地面工程涂装缺陷及防治管理（二）

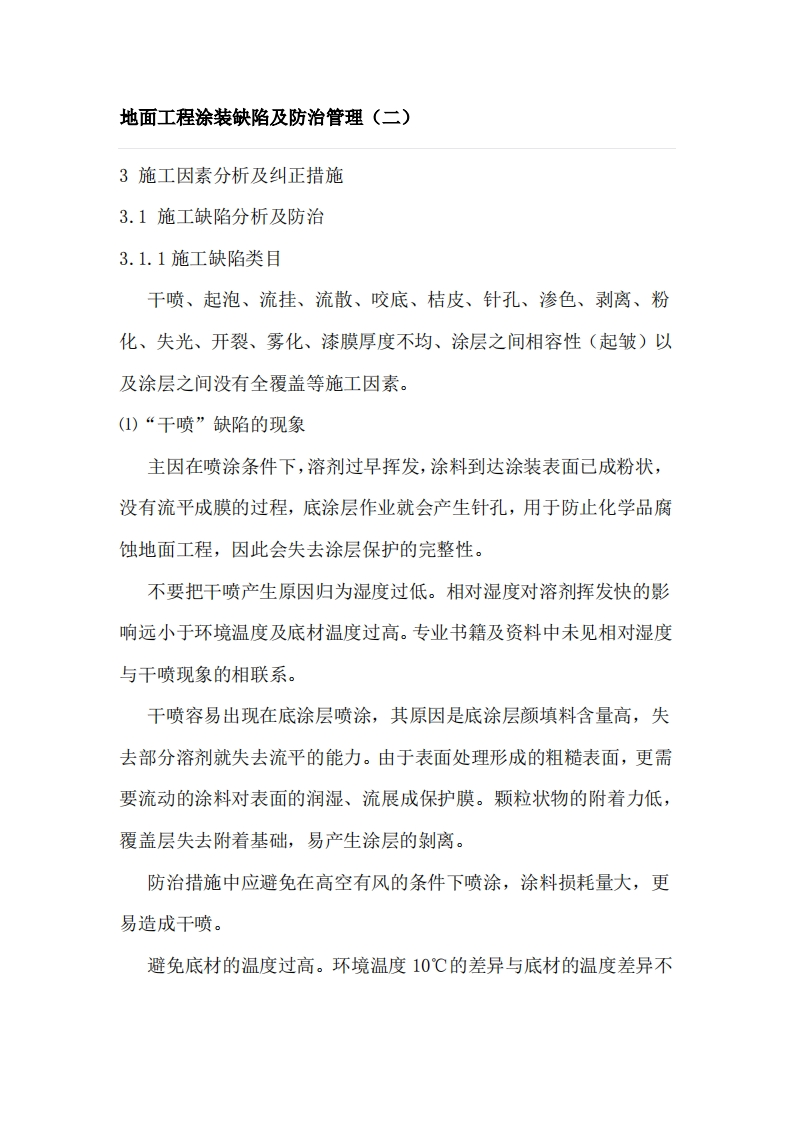

地面工程涂装缺陷及防治管理（二）3施工因素分析及纠正措施3.1施工缺陷分析及防治3.1.1施工缺陷类目干喷、起泡、流挂、流散、咬底、桔皮、针孔、渗色、剥离、粉化、失光、开裂、雾化、漆膜厚度不均、涂层之间相容性（起皱）以及涂层之间没有全覆盖等施工因素。(1)“干喷”缺陷的现象主因在喷涂条件下，溶剂过早挥发，涂料到达涂装表面已成粉状，没有流平成膜的过程，底涂层作业就会产生针孔，用于防止化学品腐蚀地面工程，因此会失去涂层保护的完整性。不要把干喷产生原因归为湿度过低。相对湿度对溶剂挥发快的影响远小于环境温度及底材温度过高。专业书籍及资料中未见相对湿度与干喷现象的相联系。干喷容易出现在底涂层喷涂，其原因是底涂层颜填料含量高，失去部分溶剂就失去流平的能力。由于表面处理形成的粗糙表面，更需要流动的涂料对表面的润湿、流展成保护膜。颗粒状物的附着力低，覆盖层失去附着基础，易产生涂层的剥离。防治措施中应避免在高空有风的条件下喷涂，涂料损耗量大，更易造成干喷。避免底材的温度过高。环境温度10℃的差异与底材的温度差异不
