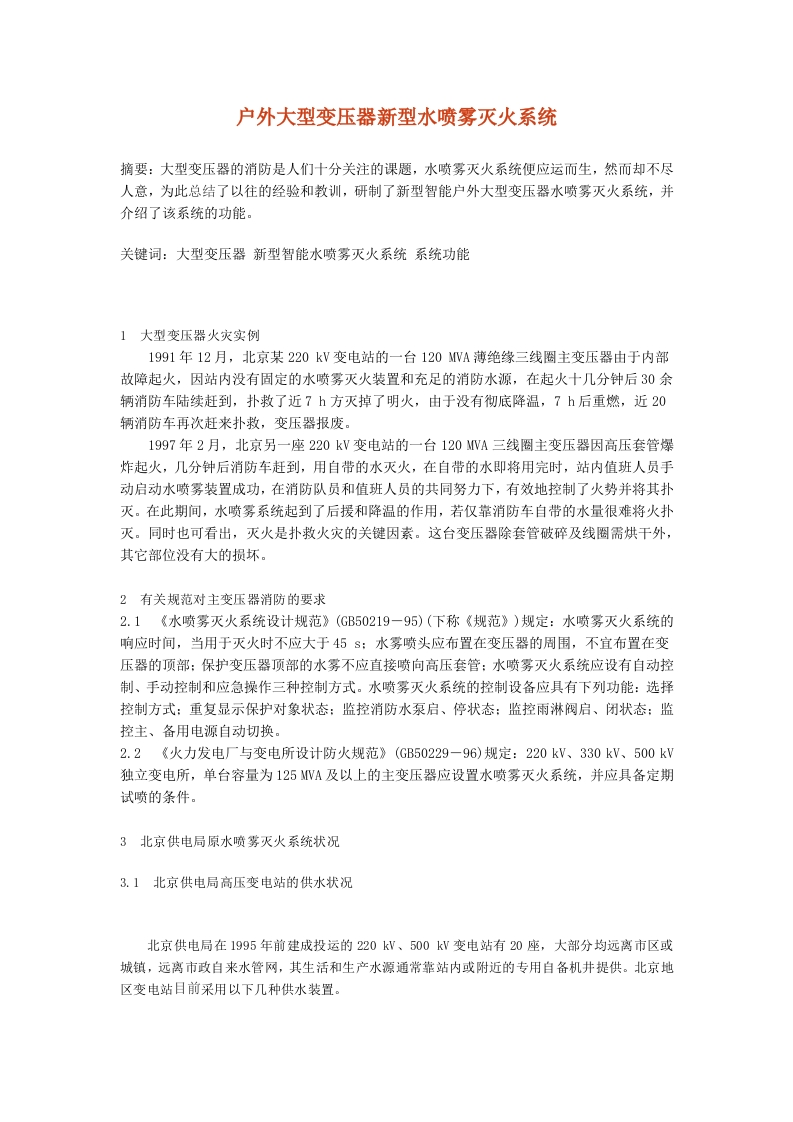

户外大型变压器新型水喷雾灭火系统

户外大型变压器新型水喷雾灭火系统摘要：大型变压器的消防是人们十分关注的课题，水喷雾灭火系统便应运而生，然而却不尽人意，为此总结了以往的经验和教训，研制了新型智能户外大型变压器水喷雾灭火系统，并介绍了该系统的功能。关键词：大型变压器新型智能水喷雾灭火系统系统功能】大型变压器火灾实例1991年12月，北京某220kV变电站的一台120MWA薄绝缘三线圈主变压器由于内部故障起火，因站内没有固定的水喷雾灭火装置和充足的消防水源，在起火十几分钟后30余辆消防车陆续赶到，扑救了近7h方灭掉了明火，由于没有彻底降温，7h后重燃，近20辆消防车再次赶来扑救，变压器报废。1997年2月，北京另一座220kV变电站的一台120VA三线圈主变压器因高压套管犀炸起火，几分钟后消防车赶到，用自带的水灭火，在自带的水即将用完时，站内值班人员手动启动水喷雾装置成功，在消防队员和值班人员的共同努力下，有效地控制了火势并将其扑灭。在此期间，水喷雾系统起到了后援和降温的作用，若仅靠消防车自带的水量很难将火扑灭。同时也可看出，灭火是扑救火灾的关键因素。这台变压器除套管破碎及线圈需烘干外，其它部位没有大的损坏。2有关规范对主变压器消防的要求2.1《水喷雾灭火系统设计规范》(GB50219一95)（下称《规范》）规定：水喷雾灭火系统的响应时间，当用于灭火时不应大于45s:水雾喷头应布置在变压器的周围，不宜布置在变压器的顶部：保护变压器顶部的水雾不应直接喷向高压套管：水喷雾灭火系统应设有自动控制、手动控制和应急操作三种控制方式。水喷雾灭火系统的控制设备应具有下列功能：选择控制方式：重复显示保护对象状态：监控消防水泵启、停状态：监控雨淋阀启、闭状态：监控主、备用电源自动切换。2.2《火力发电与变电所设计防火规范》(GB50229一96)规定：220kV、330kV、500kV独立变电所，单台容量为125WA及以上的主变压器应设置水喷雾灭火系统，并应具备定期试喷的条件。3北京供电局原水喷雾灭火系统状况3.1北京供电局高压变电站的供水状况北京供电局在1995年前建成投运的220kV、500kW变电站有20座，大部分均远离市区或城镇，远离市政自来水管网，其生活和生产水源通常靠站内或附近的专用自备机井提供。北京地区变电站目前采用以下几种供水装置。
