防爆国家标准GB3836

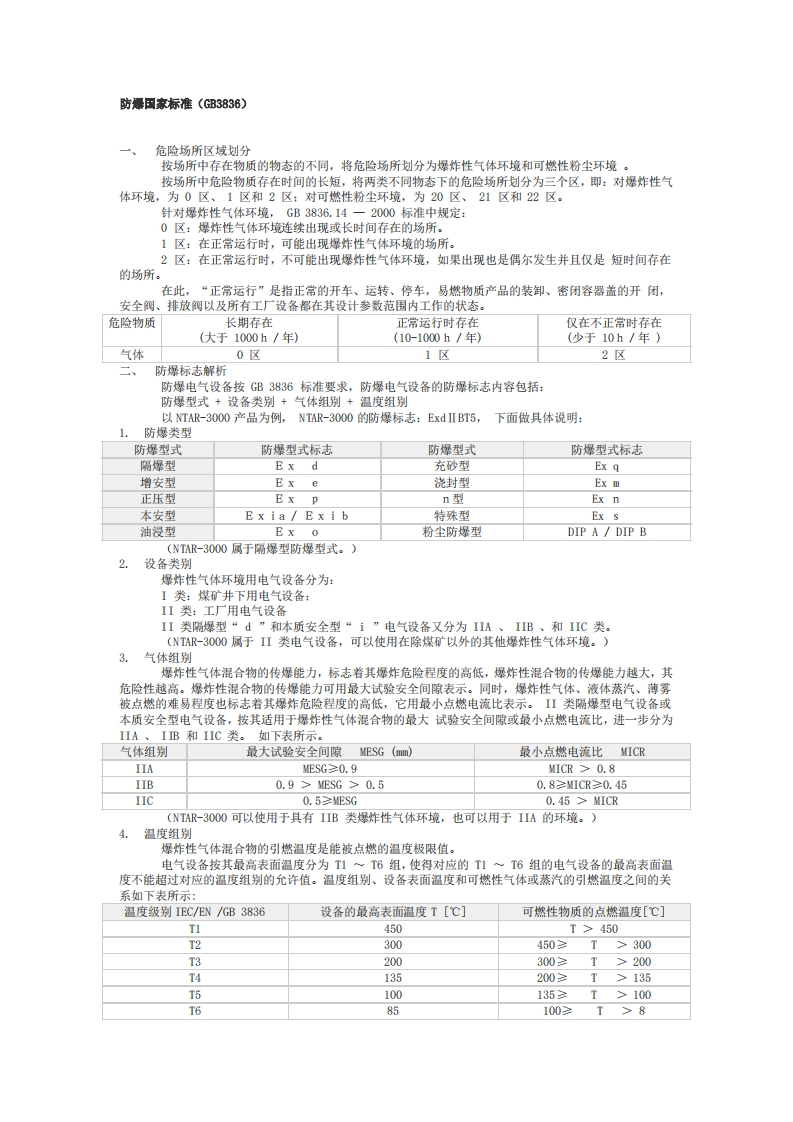

防爆田家标准(GB3836)危险场所区域划分按场所中存在物质的物态的不同，将危险场所划分为爆炸性气体环境和可燃性粉尘环境按场所中危险物质存在时间的长短，将两类不同物态下的危险场所划分为三个区，即：对爆炸性气体环境，为0区、1区和2区：对可燃性粉尘环境，为20区、21区和22区。针对爆炸性气体环境，GB3836.14一2000标准中规定：0区：爆炸性气体环境连续出现或长时间存在的场所。1区：在正常运行时，可能出现爆炸性气体环境的场所。2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。在此，“正常运行”是指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开闭，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。危险物质长期存在正常运行时存在仅在不正常时存在(大于1000h/年)(10-1000h/年)(少于10h/年)气体0☒1☒2区防爆标志解析防爆电气设备按GB3836标准要求，防爆电气设备的防爆标志内容包括：防爆型式+设备类别+气体组别+温度组别以NTAR-3000产品为例，NTAR-3O00的防爆标志：Exd II BT5.下面做具体说明：1.防爆类型防爆型式防爆型式标志防爆型式防爆型式标志隔爆型Ex d充砂型Ex q增安型Ex e浇封型Ex m正压型Ex pn型Ex n本安型E x i a/E x i b特殊型Ex s油浸型Ex o粉尘防爆型DIP A DIP B(NTAR-3000属于隔爆型防爆型式。)2.设备类别爆炸性气体环境用电气设备分为：I类：煤矿井下用电气设备：II类：工厂用电气设备II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。(NTAR-3000属于II类电气设备，可以使用在除煤矿以外的其他爆炸性气体环境。)3.气体组别爆炸性气体混合物的传爆能力，标志者其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。爆炸性混合物的传爆能力可用最大试验安全间隙表示。同时，爆炸性气体、液体蒸汽、薄雾被点燃的难易程度也标志者其爆炸危险程度的高低，它用最小点燃电流比表示。Ⅱ类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IB和IIC类。如下表所示。气体组别最大试验安全间隙MESG(mm)最小点燃电流比MICRIIAMESG≥0.9MICR 0.8IIB0.9>ESG>0.50.8≥ICR≥0.45IIC0.5≥MESG0.45>ICR(NTAR-3000可以使用于具有IIB类爆炸性气体环境，也可以用于IIA的环境。)4.温度组别爆炸性气体混合物的引燃温度是能被点燃的温度极限值。电气设备按其最高表面温度分为T1~T6组，使得对应的T1~T6组的电气设备的最高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系如下表所示：温度级别IEC/EN/GB3836设备的最高表面温度T[℃]可燃性物质的点燃温度[℃]TI450T>450T2300450≥T>300T3200300≥T>200T4135200≥T>135T5100135≥T>100T68100≥T>8
