YD5043变送器电流一进二出安全栅说明书

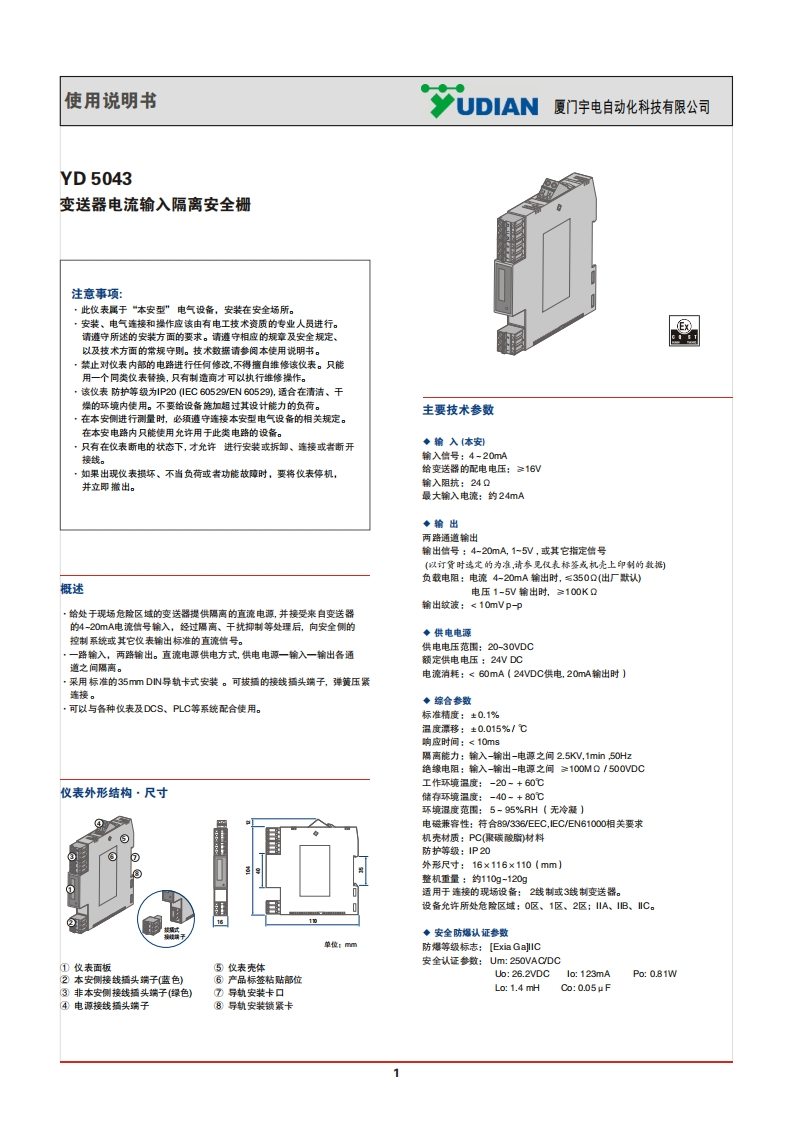

使用说明书)UDIAN厦门宇电自动化科技有限公司YD5043变送器电流输入隔离安全栅注意事项：·此仪表属于“本安型”电气设备，安装在安全场所。·安装、电气连接和操作应该由有电工技术资质的专业人员进行。请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。技术数据请参阅本使用说明书。禁止对仪表内部的电路进行任何修改，不得檀自雏修该仪表。只能用一个同类仪表替换，只有制造商才可以执行锥修操作。该仪表防护等级为1P201EC60529/EN60529),适合在清洁、干燥的环境内使用。不要给设备施加短过其设计能力的负荷。主要技术参数在本安侧进行测量时，必须遵守连接本安型电气设备的相关规定。在本安电路内只能使用允许用于此类电路的设备。”只有在仪表断电的状态下，才允许进行安装或拆卸、连接或者断开◆输入【本安刻接线。输入信号：4-20mA·如果出现仪表损坏、不当负荷或者功能故障时，要将仪表停机，给变送器的配电电压：≥16V并立即撒出。输入阻抗：240最大输入电流：的24mA◆输出两路通道输出输出信号：4-20mA,1-5V,或其它指定信号(以订货时选定的为准，请参见仪表标签或机壳上印制的数据)负载电阻：电流4-20mA输出时，≤3500（出厂默认）概述电压1-5V输出时，≥100K0输出纹波：<10mVpp,给处于现场危险区域的变送器提供隔离的直流电源，并接受来自变送器的4-20mA电流信号输入，经过隔离、干扰抑制等处理后，向安全侧的◆供电电源控制系统或其它仪表输出标准的直流信号。供电电压范围：20-30VDC,一路输入，两路输出。直流电源供电方式，供电电源一输入一输出各通额定供电电压：24VDC道之问隔离。电流消耗：<60mA（24VDC供电.20mA输出时】采用标准的35mDN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。◆综合参数可以与各种仪表及DCS、PLC等系统配合使用。标准精度：±0.1%温度漂移：±0.015%/℃响应时问：<10ms隔离能力：输入-输出-电源之问2.5KV,1min50Hz绝缘电阻：输入-输出-电源之问≥100M0/500VDC工作环境温度：-20-+60℃仪表外形结构·尺寸储存环境温度：-40-+80℃环境混度范围：5-95%RH（无冷凝】电磁兼客性：符合89/336/EEC,IEC/EN61000相关要求·⑤机壳材质：PC(聚碳酸脂材料防护等级：1P20外形尺寸：16×116×110(mm)整机重量：约110g-120g适用于接的现场设备：2线制或3线制变送器。设备允许所处危险区域：0区、1区、2区；1A、1B、C。110◆安全防爆认证参数单位：mm防爆等级标志：【Exia Ga]llC①仪表面板5仪表壳体安全认证参数：Um:250VAC/DC2本安侧接线播头端子蓝色)⑤产品标签粘贴部位Uo:26.2VDC lo:123mAPo:0.81W③非本安侧接线插头端子（绿色）⑦导轨安装卡口Lo:1.4 mHCo:0.05uF④电源接线插头端子⑧导轨安装锁紧卡1
