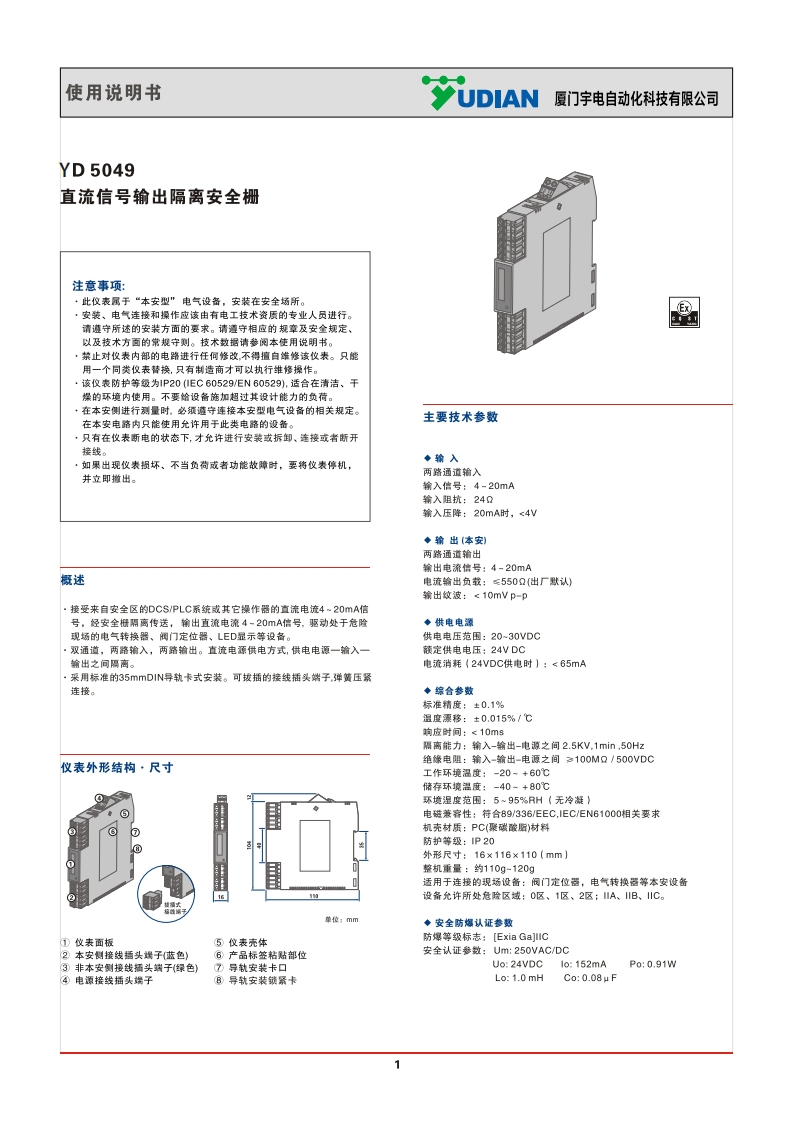

YD5049直流信号输出二进二出安全栅说明书

使用说明书UDIAN厦门宇电自动化科技有限公司YD5049直流信号输出隔离安全栅注意事项：·此仪表属于“本安型”电气设备，安装在安全场所。·安装、电气连接和操作应该由有电工技术资质的专业人员进行。请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。技术数据请参阅本使用说明书。禁止对仪表内部的电路进行任何修改，不得擅自维修该仪表。只能用一个同类攸表替换，只有制造商才可以执行维修操作。该仪表防护等级为1P20(IEC60529/EN60529),适合在清洁、干燥的环境内使用。不要给设备施加超过其设计能力的负荷。在本安侧进行测量时，必须遵守连接本安型电气设备的相关规定。主要技术参数在本安电路内只能使用允许用于此类电路的设备。只有在仪表断电的状态下，才允许进行安装或拆卸、连接或者断开接线。◆输入·如果出现仪表损坏、不当负荷成者功能故障时，要将仪表停机，并立即撒出。两路通道输入输入信号：4-20mA输入阻抗：24Ω输入压降：20mA时，c4V◆输出（本安）两路通道输出输出电流信号：4-20mA概述电流输出负载：≤550Q(出厂默认)输出纹波：c10mVp-p,接受来自安全区的DCS/PLC系统威其它操作器的直流电流4~20mA信号，经安全栅隔离传送，输出直流电流4-20mA信号，驱动处于危险◆供电电源现场的电气转换器、阀门定位器、LED显示等设备。供电电压范围：20~30VDC双通道，两路输入，两路输出。直流电源供电方式，供电电源一输入额定供电电压：24VDC输出之问隔离。电流消耗(24VDC供电时】：<65mA采用标准的35 mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接。◆综合参数标准精度：±0.1%温度源移：±0.015%/℃响应时间：<10ms隔离能力：输入-输出-电源之间2.5KV,1min,50Hz绝嫌电阻：输入-输出-电源之间≈100MQ/500VDC仪表外形结构·尺寸工作环境温度：-20-+60℃储存环境温度：-40-+80℃环境湿度范田：5~95%RH(无冷凝)电磁兼客性：符合89/336/EEC,IEC/EN61000相关要求机壳材质：PC(聚碳酸昭)材料防护等级：P20外形尺寸：16×116×110(mm)整机重量：约110g-120g适用于连接的现场设备：阀门定位器，电气转换器等本安设备16设备允许所处危验区域：0区、1区、2区：川A、川B、IC。单位：mm◆安全防爆认证参数①仪表面板5仪表壳体防爆等级标志：[Exia Ga]IIC②本安侧接线插头娱子蓝色】⑥产品标签粘贴部位安全认证参数：Um:250VAC/DC3非本安侧接线插头端子绿色)⑦导轨安装卡口Uo:24VDC1o:152mAPo:0.91W④电源接线插头端子⑧导轨安装锁紧卡Lo:1.0 mHCo:0.08uF1
