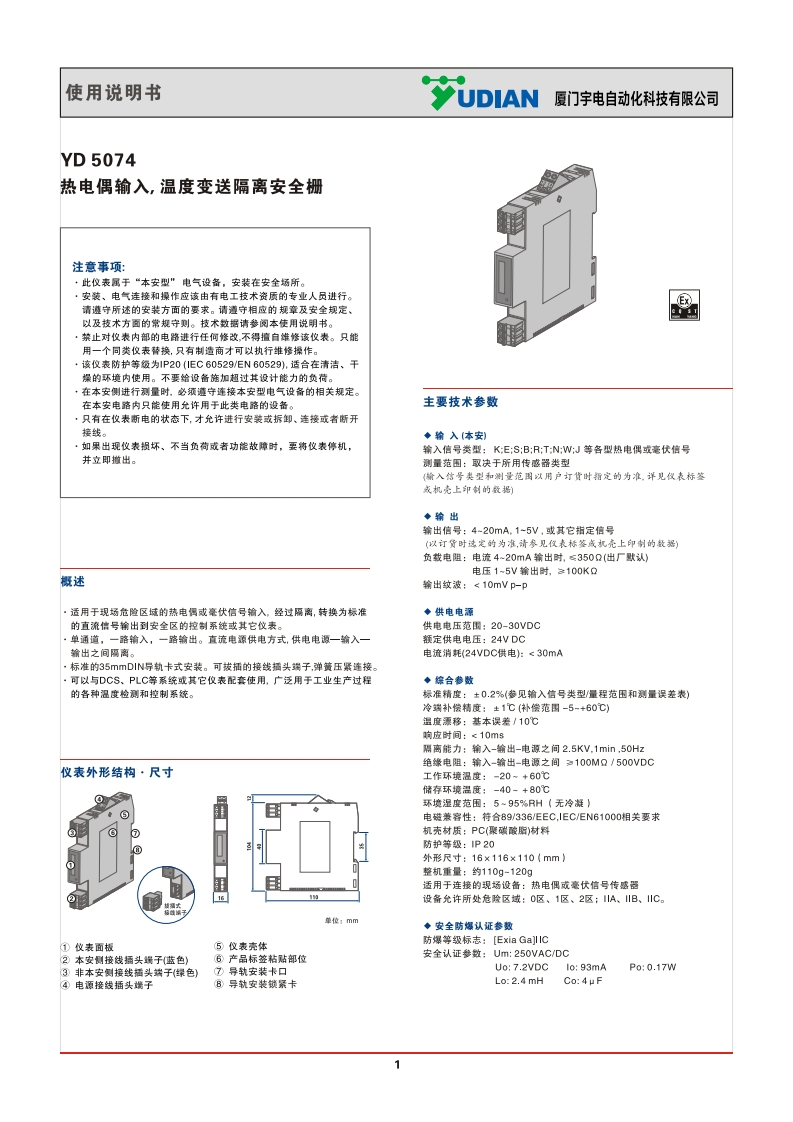

使用说明书UDIAN厦门宇电自动化科技有限公司YD5074热电偶输入，温度变送隔离安全栅注意事项：·此仪表属于“本安型”电气设备。安装在安全场所。·安装、电气连接和操作应该由有电工技术资质的专业人员进行。请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。技术数据请参阅本使用说明书。禁止对仪表内部的电路进行任何修改不得擅白雄修该仪表。只能用一个同类仪表替换，只有制造商才可以执行维修操作。·该仪表防护等级为1P20(IEC60529/EN60529),适合在清洁、干操的环境内使用。不要给设备施加超过其设计能力的负待。在本安侧进行测量时，必须遵守连接本安型电气设备的相关规定。在本安电路内只能使用允许用于此类电路的设备。主要技术参数·只有在仪表断电的状态下，才允许进行安装或拆卸、连接或者断开接线。◆输入（本安）·如果出现仪表损坏、不当负荷或者功能故障时，要将仪表停机，输入信号类型：K:E:S:B:R:T:N:W:小等各型热电偶或毫伏信号井立即撤出。测量范围：取决于所用传感器类型输入信号类型和测量范围以用户打货时指定的为准.详见仪表标鉴成机壳上印制的数据)◆输出输出信号：4-20mA,1-5V,或其它指定信号(以订货时这定的为准，清参见仪表标签成机壳上印制的最裾)负载电阻：电流4~20mA输出时，≤350Q(出厂默认)电压15V输出时，3100K0极概述输出纹波：<10mVp-p适用于现场危险区城的热电偶成毫伏信号输入，经过隔离，转换为标准◆供电电源的直流信号输出到安全区的控制系统或其它仪表。供电电压范围：20-30VDC单通道，一路输入，一路输出。直流电源供电方式，供电电源一输入一额定供电电压：24VDC输出之间隔离。电流消耗(24VDC供电)：<30mA标准的35 mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧连接,可以与DCS、PLC等系统或其它攸表配套使用，广泛用于工业生产过程◆综合参数的各种湿度检测和控制系统。标准精度：士0.2%（参见输入信号类型/量程范田和测量误差表）冷端补偿精度：±1℃（补偿范围-5-+60C)温度源移：基本误差/10℃响应时间：<10m8隔离能力：输入-输出-电源之间2.5KV.1min,50Hz绝缘电阻：输入-输出-电源之间100MQ/500VDC仪表外形结构·尺寸工作环境温度：-20-+60℃储存环境温度：-40-+80℃环境湿座范围：5~95%RH(无冷凝电磁兼客性：符合89/336/EEC,IEC/EN61000相关要求机充材质：PC(聚碳酸照)材料防护等级：P20外形尺寸：16×116×110(mm）整机重量：约110g-120g适用于连接的现场设备：热电偶威毫伏信号传惑器16设备允许所处危险区域：0区、1区、2区：lA、川B、川C。单位：mm◆安全防爆认证参数防爆等级标志：[Exia Ga]lIC①仪表面板⑤仪表壳体2本安侧接线插头場子蓝色)6产品标签粘贴部位安全认证参数：Um:250VAC/DC③非本安侧接线插头端子绿色)⑦异轨安装卡口Uo:7.2VDC10:93mAPo:0.17W④电源接线插头端子⑧导轨安装锁紧卡Lo:2.4 mHCo:4uF
