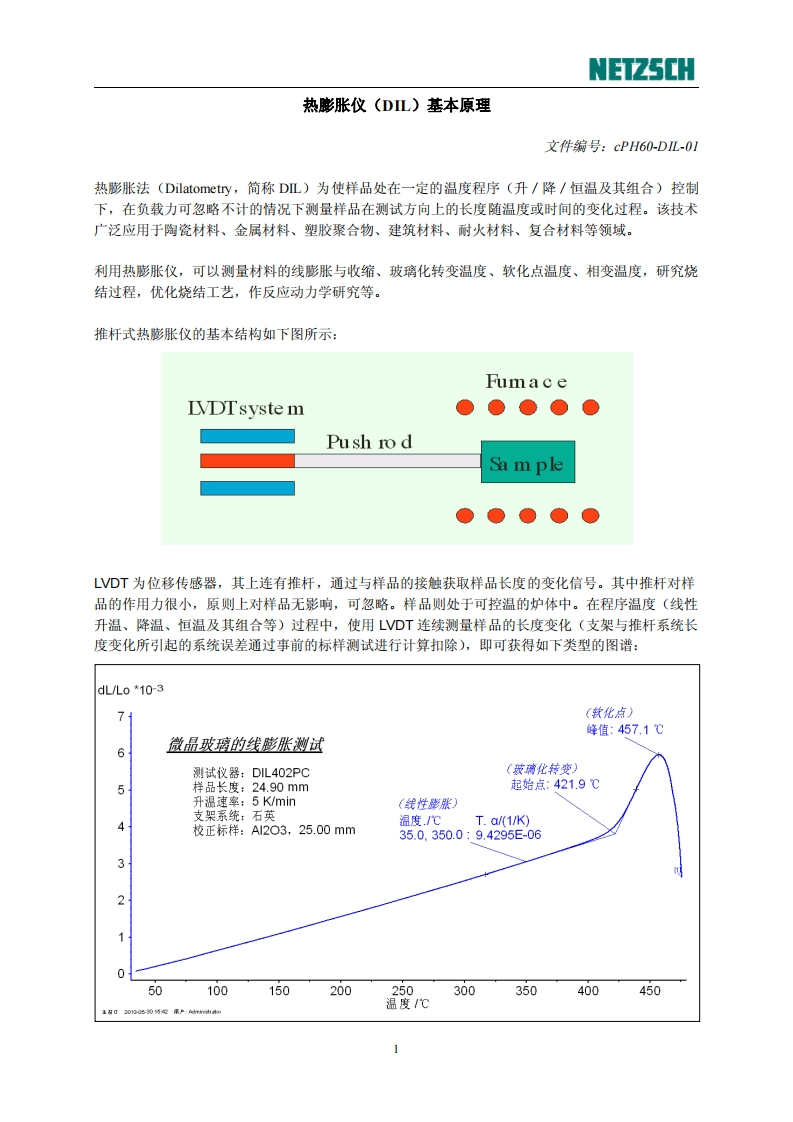

热膨胀仪（DIL）基本原理说明手册

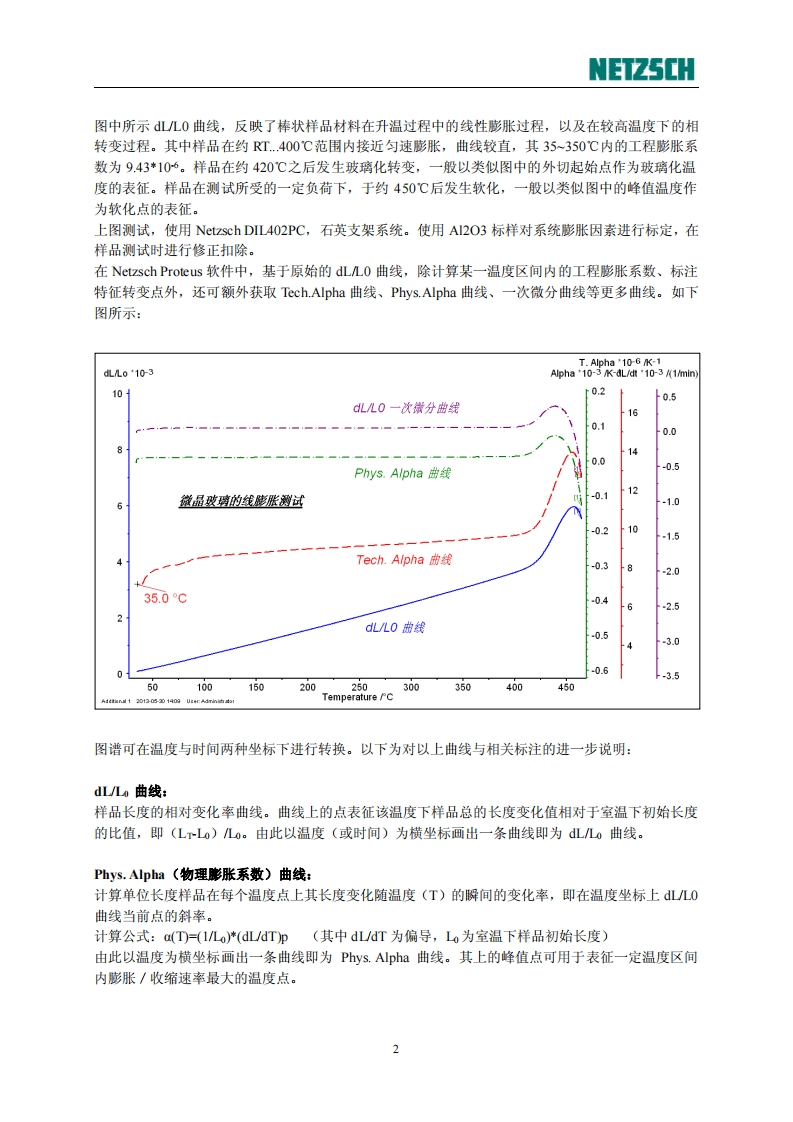

NETZSCH热膨胀仪(DL)基本原理文件编号：cPH60-DL-01热膨胀法(Dilatometry,简称DL)为使样品处在一定的温度程序（升/降/恒温及其组合）控制下，在负载力可忽略不计的情况下测量样品在测试方向上的长度随温度或时间的变化过程。该技术广泛应用于陶瓷材料、金属材料、塑胶聚合物、建筑材料、耐火材料、复合材料等领域。利用热膨胀仪，可以测量材料的线膨胀与收缩、玻璃化转变温度、软化点温度、相变温度，研究烧结过程，优化烧结工艺，作反应动力学研究等。推杆式热膨胀仪的基本结构如下图所示：FumaceLVDTsyste m●●●Push ro dSa m pleLVDT为位移传感器，其上连有推杆，通过与样品的接触获取样品长度的变化信号。其中推杆对样品的作用力很小，原则上对样品无影响，可忽略。样品则处于可控温的炉体中。在程序温度（线性升温、降温、恒温及其组合等)过程中，使用LVDT连续测量样品的长度变化（支架与推杆系统长度变化所引起的系统误差通过事前的标样测试进行计算扣除)，即可获得如下类型的图谱：dLU儿0*10-371〔款化点)峰值：457.1℃6微品玻璃的线膨胀测试测试仪器：DL402PC(玻璃化转变)样品长度：24.90mm起始点：421.9℃升温速率：5Kmin(线性膨胀)支架系统：石英4校正标样：A1203,25.00mm温度.心T.a/(1K)35.0.350.0:9.4295E-063250100150200250300350400450温度/℃
