2023综合传热性能实验指导书

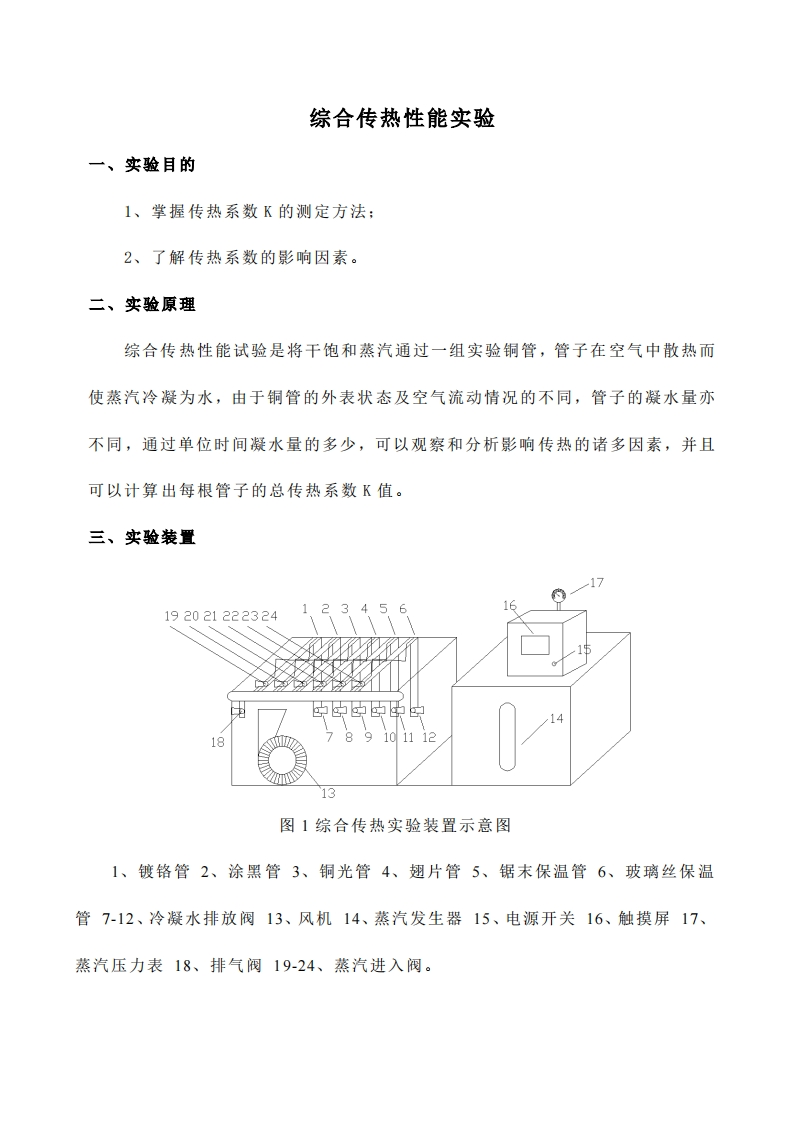

综合传热性能实验一、实验目的1、掌握传热系数K的测定方法：2、了解传热系数的影响因素。二、实验原理综合传热性能试验是将干饱和蒸汽通过一组实验铜管，管子在空气中散热而使蒸汽冷凝为水，由于铜管的外表状态及空气流动情况的不同，管子的凝水量亦不同，通过单位时间凝水量的多少，可以观察和分析影响传热的诸多因素，并且可以计算出每根管子的总传热系数K值。三、实验装置-1716192021222324123456安中安中中安1878910111213图1综合传热实验装置示意图1、镀铬管2、涂黑管3、铜光管4、翅片管5、锯末保温管6、玻璃丝保温管7-12、冷凝水排放阀13、风机14、蒸汽发生器15、电源开关16、触摸屏17、蒸汽压力表18、排气阀19-24、蒸汽进入阀。
