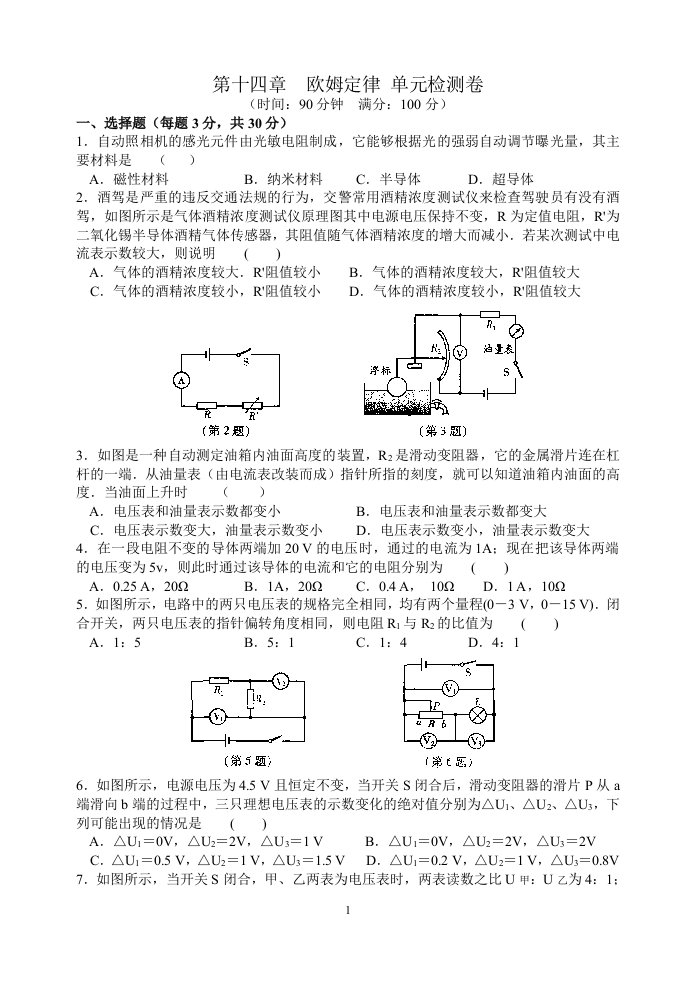

第十四章欧姆定律单元检测卷

第十四章欧姆定律单元检测卷(时间：90分钟满分：100分)一、选择题（每题3分，共30分）1.自动照相机的感光元件由光敏电阻制成，它能够根据光的强弱自动调节曝光量，其主要材料是()A.磁性材料B.纳米材料C.半导体D.超导体2.酒驾是严重的违反交通法规的行为，交警常用酒精浓度测试仪来检查驾驶员有没有酒驾，如图所示是气体酒精浓度测试仪原理图其中电源电压保持不变，R为定值电阻，R为二氧化锡半导体酒精气体传感器，其阻值随气体酒精浓度的增大而减小，若某次测试中电流表示数较大，则说明()A.气体的酒精浓度较大.R阻值较小B.气体的酒精浓度较大，R阻值较大C.气体的酒精浓度较小，R'阻值较小D.气体的酒精浓度较小，R'阻值较大浮标(第2题)〔第5题)3.如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端.从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时A,电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大4.在一段电阻不变的导体两端加20V的电压时，通过的电流为1A:现在把该导体两端的电压变为5，则此时通过该导体的电流和它的电阻分别为()A.025A,202B.1A,202C.0.4A,102D.1A,1025.如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0一3V,0一15V.闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为()A.1:5B.5:1C.1:4D.4:1P〔第5题：「第t西)6.如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3,下列可能出现的情况是()A.△U1=0V,△U2=2V,△U3=1VB.△U1=0V,△U2=2V,△U3=2VC.△U1=0.5V,△U2=1V,△U3=1.5VD.△U1=0.2V,△U2=1V,△U3=0.8V7.如图所示，当开关$闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4：1：1
