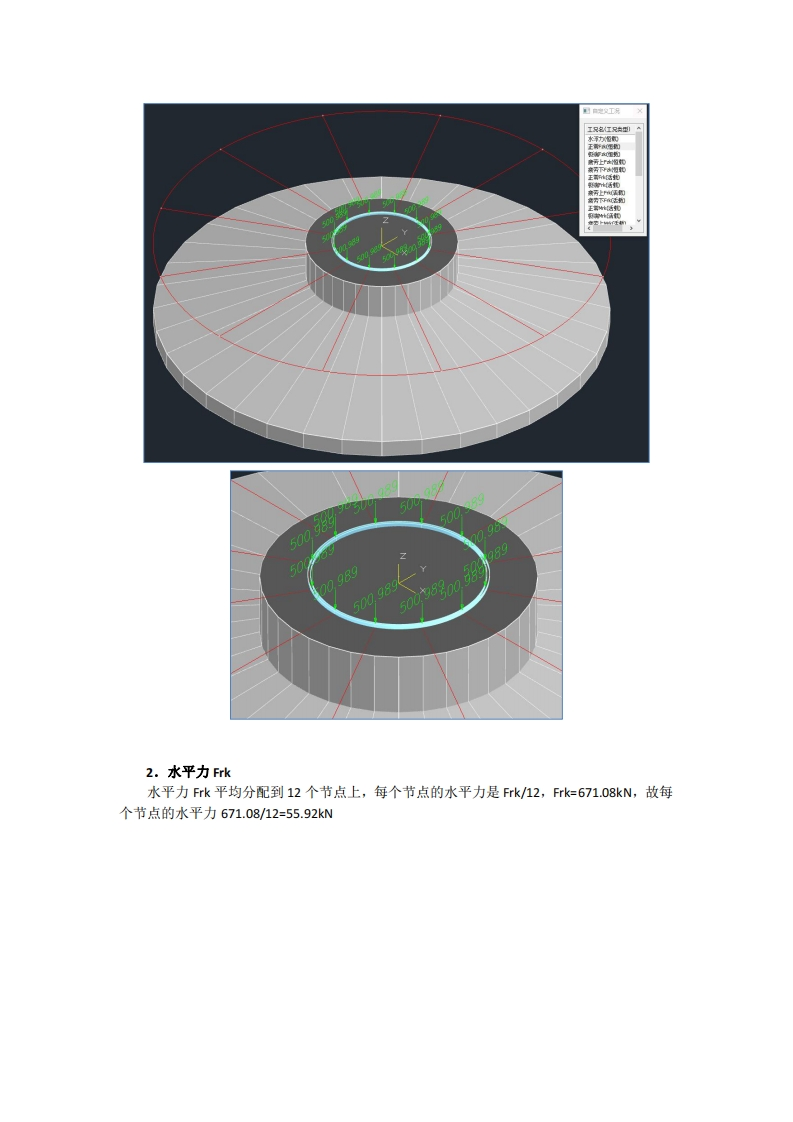

风机塔架基础设计中不可忽视的几个关键问题（下）王晓可风机塔架基础具有承受风力循环荷载即大偏心受力的特性，对基础设计的安全性和可靠性要求较高。风机塔架基础的设计区别于常规基础的受力特征及变形规范，有其自身的特点和要求。针对设计师们在风机基础设计及使用盈建科风机基础软件(KWTF)中不可忽视的几个问题给大家进行详细的文字解析，以避免设计中出错或混淆问题的出现。本文分为上下两篇，上篇介绍建模、荷载中的关键问题，下篇介绍风机荷载如何作用到基础上以及分段配筋。基础顶面的荷载及分段配筋一、基础顶面上的荷载塔筒底部的荷载直接施加到第1标准层100mm高的矮墙上，矮培上有12个节点将矮墙分为12段，竖向力Fz水、水平力Fk、弯矩Mk、扭矩Mzk分配到每个节点和每一段矮墙上。下面具体看一下内力是如何分配到矮墙上的。1.竖向力zk竖向力Fzk平均分配到12个节点上，每个节点的竖向力是Fzk/12,Fzk=6011.87kN,故每个节点的竖向力Fzki=6011.87/12=500.98kN@塔筒鹿部荷载各工况下的搭简底部内力标准值工况名称Frk(kN)Fzk(kN)Mrk(kNa)Mzk (kNn)正常运行工况671.0806011.87092637.8001439.250极满荷载工况827.4805883.920115411.0001385.910多遇地震工况715.3806109.27095755.2001439.250罕遇地最工况937.3806693.370112600.3001439.250疲劳荷载工况（上限）321.4222945.50044327.028-1967.200痣芳荷载工况（下限）292.3018990.10040508.2822505.600参数说明：本界面用于输入厂家提供正常运行、极端荷载、疲劳等工况下的荷载标准值。☑合力表示查看坐标系更新地装工况确定取消
