高炉鼓风机轴向振动大故障诊断两例

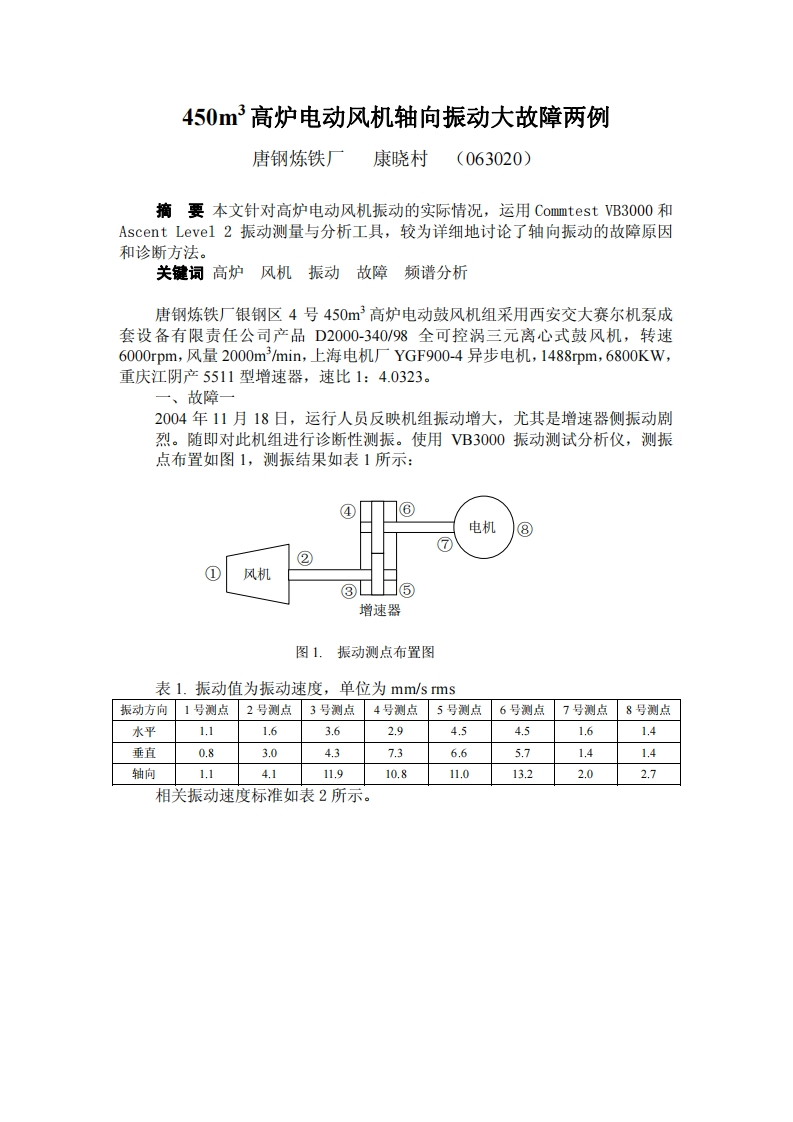

450m3高炉电动风机轴向振动大故障两例唐钢炼铁厂康晓村(063020)摘要本文针对高炉电动风机振动的实际情况，运用Commtest VB3000和Ascent Level2振动测量与分析工具，较为详细地讨论了轴向振动的故障原因和诊断方法。关键词高炉风机振动故障频谱分析唐钢炼铁厂银钢区4号450m3高炉电动鼓风机组采用西安交大赛尔机泵成套设备有限责任公司产品D2000-340/98全可控涡三元离心式鼓风机，转速6000rpm,风量2000m/min,上海电机厂YGF900-4异步电机，1488rpm,6800KW,重庆江阴产5511型增速器，速比1：4.0323。一、故障一2004年11月18日，运行人员反映机组振动增大，尤其是增速器侧振动剧烈。随即对此机组进行诊断性测振。使用VB3000振动测试分析仪，测振点布置如图1，测振结果如表1所示：4⑥电机⑧⑦②风机☐⑤增速器图1.振动测点布置图表1.振动值为振动速度，单位为mm/sms振动方向1号测点2号测点3号测点4号测点5号测点6号测点7号测点8号测点水平1.11.63.62.94.54.51.61.4垂直0.83.04.37.36.65.71.41.4轴向1.14.111.910.811.013.22.02.7相关振动速度标准如表2所示。
