欧姆定律探究实验的“拓展”

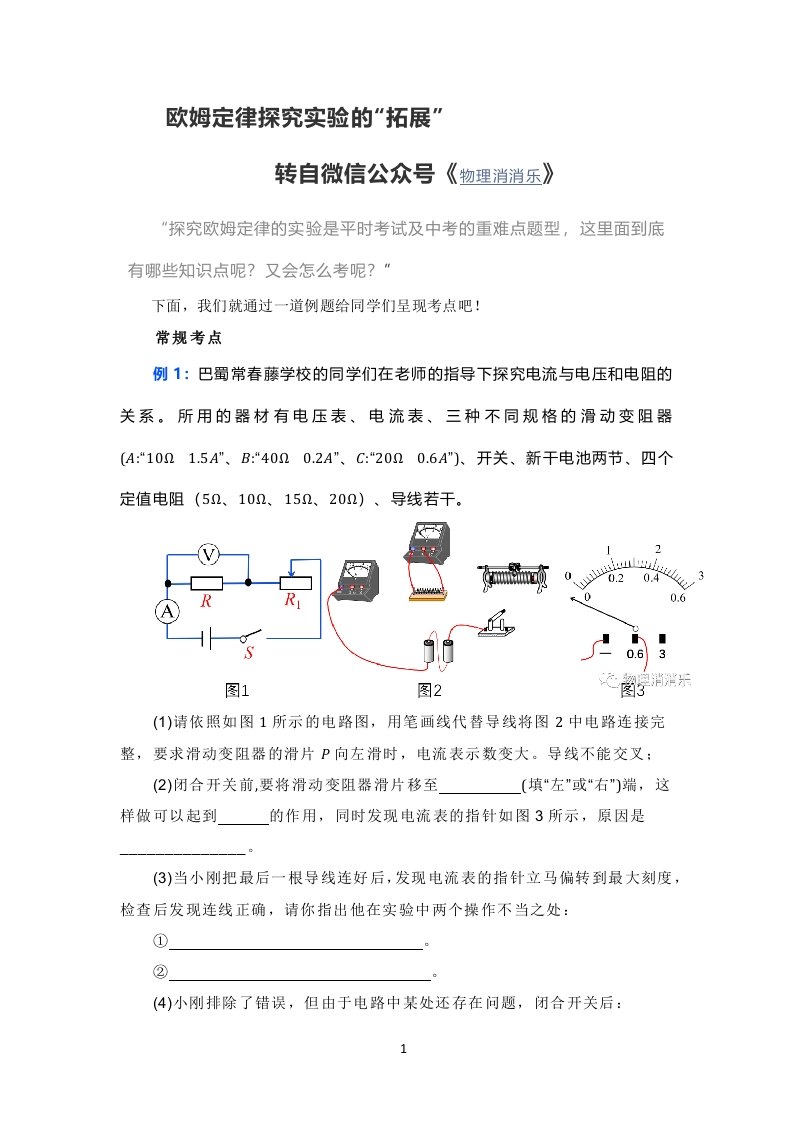

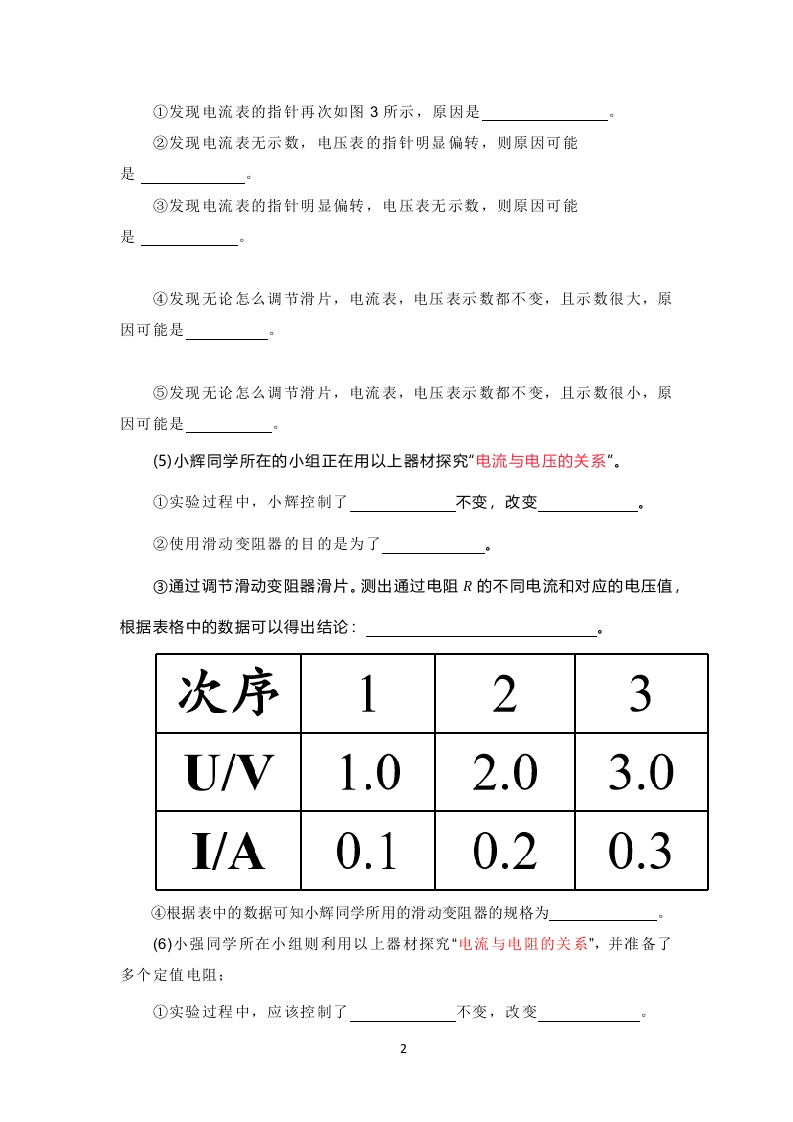

欧姆定律探究实验的“拓展”转自微信公众号《物理消消乐》“探究欧姆定律的实验是平时考试及中考的重难点题型，这里面到底有哪些知识点呢？又会怎么考呢？“下面，我们就通过一道例题给同学们呈现考点吧！常规考点例1：巴蜀常春藤学校的同学们在老师的指导下探究电流与电压和电阻的关系。所用的器材有电压表、电流表、三种不同规格的滑动变阻器(A:“1021.5A"、B:“4020.2A”、C:“2020.6A")、开关、新干电池两节、四个定值电阻(52、102、152、202)、导线若干。三三三二0.23R00.60.6图1图2消消护图3(1)请依照如图1所示的电路图，用笔画线代替导线将图2中电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大。导线不能交叉：(2)闭合开关前，要将滑动变阻器滑片移至(填“左”或“右"门端，这样做可以起到的作用，同时发现电流表的指针如图3所示，原因是(3)当小刚把最后一根导线连好后，发现电流表的指针立马偏转到最大刻度，检查后发现连线正确，请你指出他在实验中两个操作不当之处：①②(4)小刚排除了错误，但由于电路中某处还存在问题，闭合开关后：1
