关于YJK板间荷载计算的简要说明-李高仰-230706终版

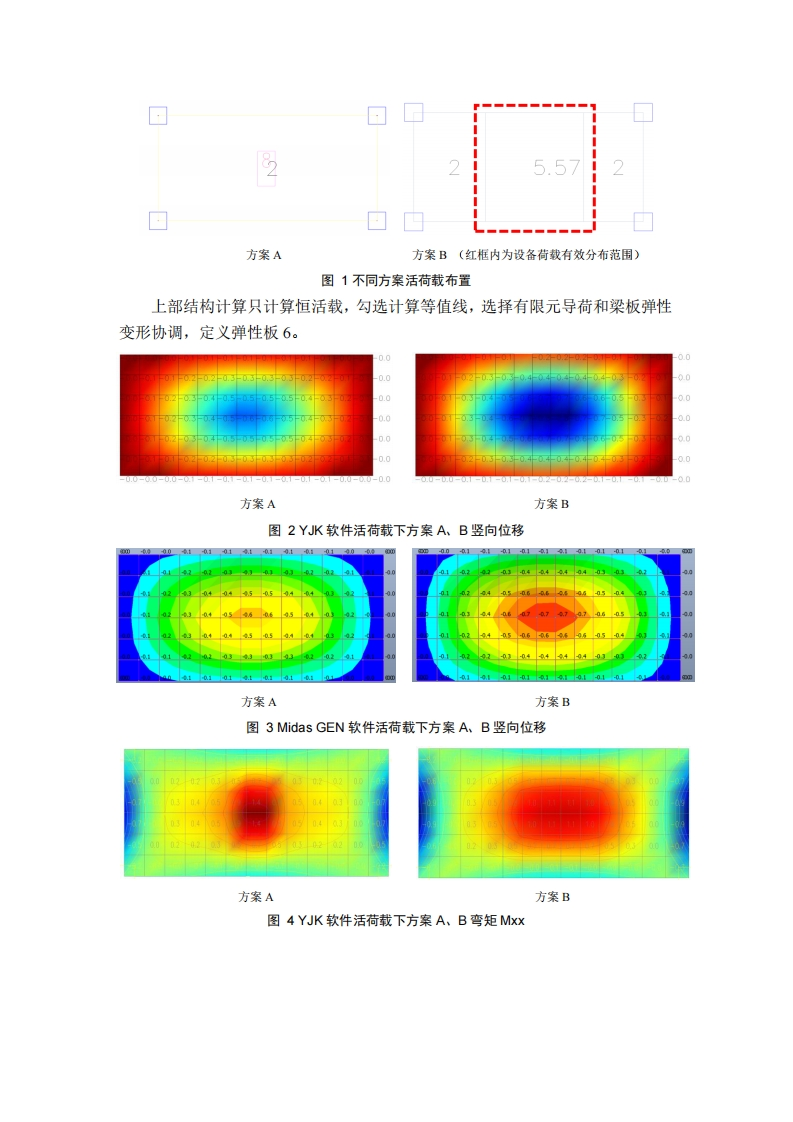

关于YJK板间荷载计算的简要说明李高仰YK软件中板间荷载有板间集中力和板间线荷载两种方式，默认导荷方式是平面导荷，即没有设置弹性板和选择有限元导荷方式。板间荷载自动导算到房间周围的梁、墙上，其中板间集中荷载是将集中力乘以导荷边的长度后除以荷载中心距相应导荷边中心的距离，再除以荷载中心与各导荷边中心的距离之和：板间线荷载可以看做多个连续的板间集中荷载，具体计算方法可详看盈建科知识库https://www.yjk.cn/article/781/在实际项目中工程师有时也会将板间荷载等效为均布荷载施加到楼板上，本文依据文献1例题3-5，在YJK-A中建立3.0x6.3m单向板模型，分别输入板间荷载和等效均布荷载来验证两种不同荷载方案下板的差异，两种荷载方案分别是：方案A恒、活载均为2kNm,设备荷载8kW,楼板厚0.1m,设备下无垫层，作用面0.5x1.0m,相当于0.5平方米内作用面荷载16kWm?:方案B用虚梁围合有效分布宽度范围楼板（详图1方案B红色方框），且输入均布荷载5.57kNVm(楼板活荷载与设备的等效均布活荷载之和，等效均布活荷载按《荷规》附录C计算2),其他区域楼板施加活载2kNhm?,恒载2kNm2。并通过YJK软件接口转入Midas GEN进行对比计算。文献1例题3-5主要计算过程如下：楼板计算跨度l=3.0m板间荷载垂直于板跨的计算宽度bcx=bx+2s+h=1+2*0+0.1=1.1m,bg=buy+2s+h=0.5+2*0+0.1=0.6m作用的有效分布宽度b=0.6+0.7*3.0=2.7m,作用在板上的荷载：(1)无设备区域的操作荷载在板的有效分布宽度内产生的沿板跨均布线荷载q1=2×2.7=5.4kNWm,(2)设备荷载乘以动力系数并扣除设备在板跨内所占面积上的操作荷载后产生的沿板跨均布线荷载q2=(8×1.1-2×0.5×1)1.1=7.09kNm,板的笼对最大弯矩M一专9+安02-b.八6。1二*5.4*32+二*7.09*3*(2-1.1/3)*1.1=10.85kN,m,8等效均布荷载qe=810.85=3.57 kN/m.2.7*3*3
