B01YD5051直流输入(140108)

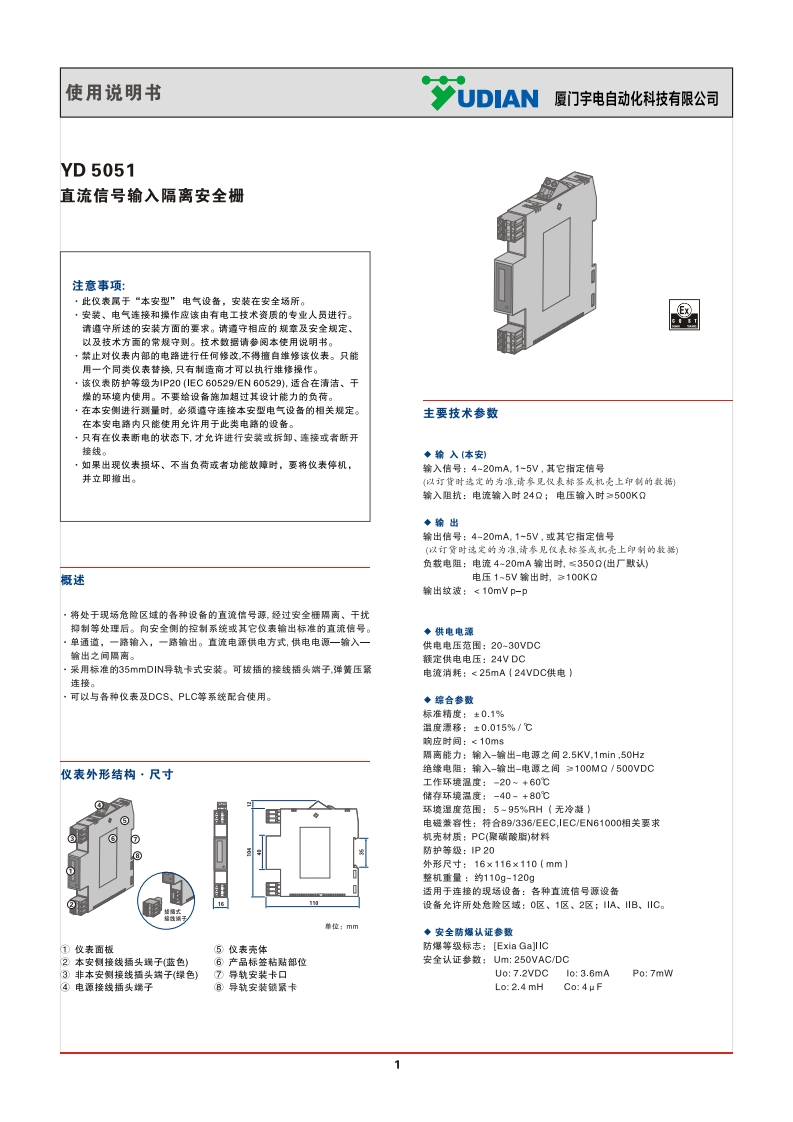

使用说明书UDIAN厦门宇电自动化科技有限公司YD5051直流信号输入隔离安全栅注意事项：·此仪表属于“本安型”电气设备，安装在安全场所。,安装、电气递接和操作应该由有电工技术资质的专业人员进行」请遵守所述的安装方面的要求。请遵守相应的规章及安全规定、以及技术方面的常规守则。技术数据请参阅本使用说明书。禁止对仪表内部的电路进行任何修改不得檀自维修该仪表。只能用一个同类位表替换，只有制造商才可以执行维修操作。该仪表防护等级为1P20(IEC60529/EN60529),适合在清洁、干燥的环境内使用。不要给设备施加超过其设计能力的负荷。在本安侧进行测量时，必须罐守连接本安型电气设备的相关规定。主要技术参数在本安电路内只能使用允许用于此类电路的设备。只有在仪表断电的状态下，才允许进行安装或拆卸、蓬接或者断开接线。◆输入【本安】·如果出现仪表损坏、不当负荷或者功能故章时，要将仪表停机输入信号：4-20mA.1-5V,其它指定信号并立即撤出。(以订货时选定的为准请参见仪表矫赛发机壳上印制的数据)输入阻抗：电流输入时24Q;电压输入时≥500KQ◆输出输出信号：4-20mA.1-5V,或其它指定信号(以订货时速定的为准，请参见仪表标签成机壳上印制的数据)负载电阻：电流4-20mA输出时，≤350Ω（出厂默认）概述电压1~5V输出时，3100K0输出纹波：<10mVp-p将处于现场危险区域的各种设备的直流信号源，经过安全栅隔离、干扰抑制等处理后。向安全侧的控制系统或其它仪表输出标准的直流信号◆供电电源·单通道，一路输入，一路输出。直流电源供电方式，供电电源一输入一供电电压范围：20-30VDC输出之问隔离。额定供电电压：24VDC采用标准的35 mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧电流消耗：<25mA(24VDC供电)连接。可以与各种仪表及DCS、PLC等系统配合使用。◆综合参数标准精度：±0.1%温度漂移：±0.015%/℃响应时间：c10ms隔离能力：输入-输出-电源之间2.5KV,1min,50Hz仪表外形结构·尺寸绝缘电阻：输入-输出-电源之间100MQ/500VDC工作环境温度：-20~+60℃储存环境温度：-40-+80℃环境湿度范围：5~95%RH(无冷凝)⑤电磁兼容性：符合89/336/EEC,IEC/EN61000相关要求机壳材质：PC(聚碳酸照)材料防护等级：P20外形尺寸：16×116×110(mm】整机重量：约110g-120g适用于连接的现场设备：各种直流信号源设备16设备允许所处危玲区域：0区、1区、2区：lA、B、川C。单位：mm◆安全防爆认证参数①仪表面板5仪表壳体防爆等级标志：[Exia Ga]llc2本安侧接线插头場子蓝色)⑥产品标签粘贴部位安全认证参数：Um:250VAC/DC3非本安侧接线插头端子绿色)⑦号轨安装卡口Uo:7.2VDC lo:3.6mAPo:7mW④电源接线插头端子⑧导轨安装锁紧卡Lo:2.4 mH Co:4uF1
