B02YD5053直流输入(140108)

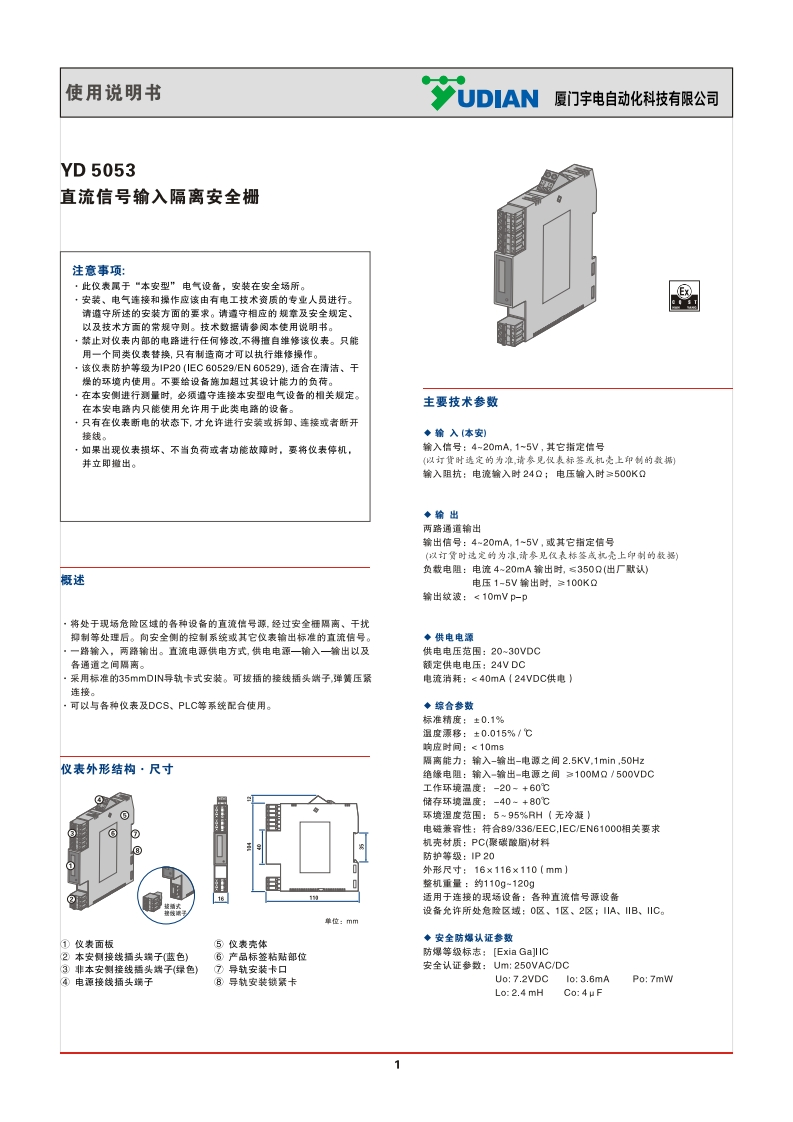

使用说明书UDIAN厦门宇电自动化科技有限公司YD5053直流信号输入隔离安全栅注意事项：·此仪表属于“本安型”电气设备，安装在安全场所。·安装、电气连接和操作应该由有电工技术资质的专业人员进行请遵守所述的安装方面的要求。请遭守相应的规章及安全规定以及技术方而的常规守则。技术数据请参阅本使用说明书。禁止对仪表内郎的电路进行任何修改不得擅自錐修该仪表。只能用一个同类位表替换，只有制适商才可以执行维修操作。该仪表防护等级为1P20(IEC60529/EN60529),适合在清洁、干燥的环境内使用。不要给设备，加超过其设计能力的负荷。在本安侧进行测量时，必须遭守连接本安型电气设备的相关规定。主要技术参数在本安电路内只能使用允许用于此类电路的设备。·只有在仪表新电的状态下，才允许进行安装或拆卸、连接或者断开接线。◆输入〔本安)·如果出现仪表损坏、不当负荷或者功能故障时，要将仪表停机，输入信号：4-20mA.1-~5V,其它指定信号并立即撞出。以订货时选定的为准请参见权表标签我机壳上印制的数)输入阻抗：电流输入时24Q；电压输入时≥500K0◆输出两路通道输出输出信号：4~20mA.1-5V,或其它指定信号(以订货时这定的为准，请参见役表桥签减机壳上印制的数据)负裁电阻：电流4~20mA输出时，≤3500（出厂默认）概述电压1-5V输出时，≥100KQ输出纹波：<10mVp-p·将处于现场危险区域的各种设备的直流信号琼，经过安全栅隔离、干扰抑制等处理后。向安全侧的控制系统或其它仪表输出标准的直流信号。◆供电电源,一路输入，两路输出。直流电源供电方式，供电电源一输入一输出以及供电电压范困：20~30VDC各通道之间隔离。额定供电电压：24VDC采用标准的35 mmDIN导轨卡式安装。可拔插的接线插头端子，弹簧压紧电流消耗：<40mA(24VDC供电)连接。可以与各种位表及DCS、PLC等系统配合使用。◆综合参数标准精度：±0.1%温度源移：±0.015%/℃响应时间：<10ms隔离能力：输入-输出-电源之间2.5KV.1min,50Hz仪表外形结构·尺寸绝嫌电阻：输入-输出-电源之间≥100MQ/500VDC工作环境温度：-20-+60℃储存环境温庄：-40+80℃环境湿度范田：5~95%RH（无冷凝)电磁兼客性：符合89/336/EEC,IEC/EN61000相关要求机壳材质：PC(聚碳酸脂)材料防护等级：P20外形尺寸：16×116×110(mm】整机重量：约110g-120g16适用于连接的现场设备：各种直流信号源设备设备允许所处危骏区域：0区、1区、2区：IA、川B、川C。单位：mm①仪表面板5仪表壳体◆安全防爆认证参数2本安侧接线插头端子蓝色)6产品标签粘贴部位防爆等级标志：[Exia Ga]l IC3非本安侧接线插头端子绿色)⑦导轨安装卡口安全认证参数：Um:250VAC/DC④电源接线插头端子8导轨安装锁景卡Uo:7.2VDC1o:3.6mAPo:7mWLo:2.4 mHCo:4uF1
