VDF650M快速使用指南

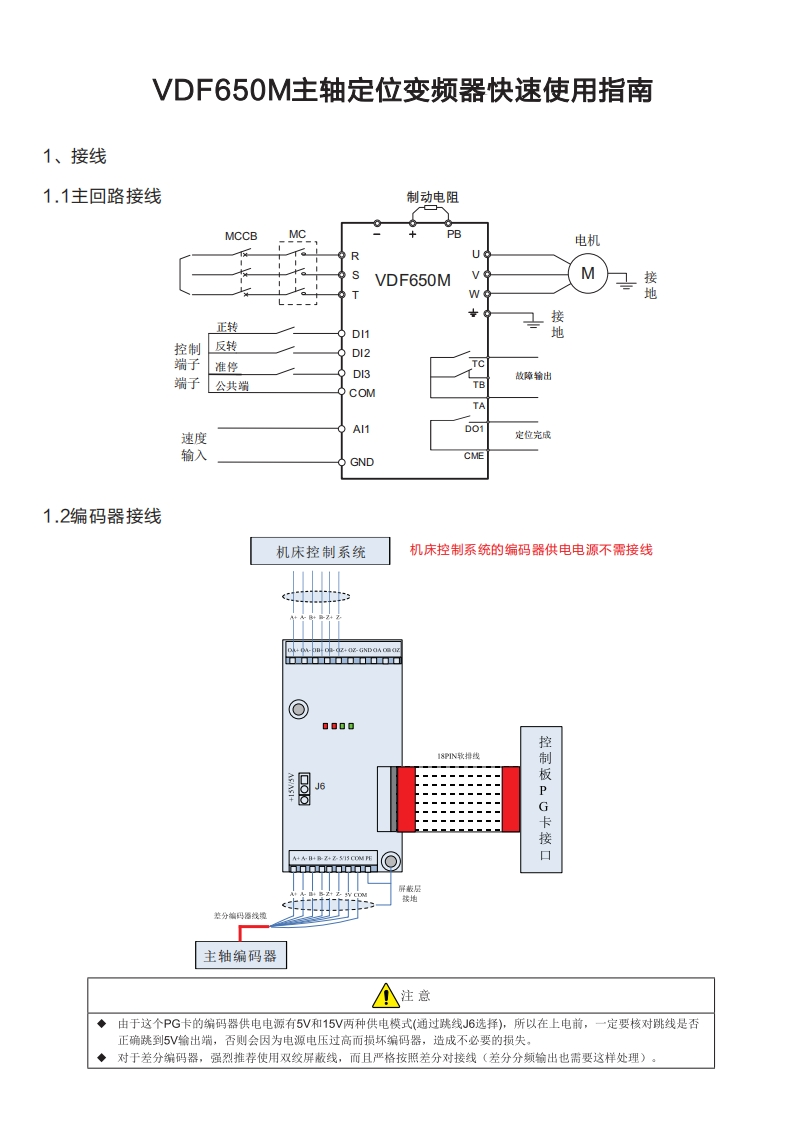

VDF650M主轴定位变频器快速使用指南1、接线1.1主回路接线制动电阻MCCBMCPB电机UVDF650MM地接正转DI1控制反转DI2端子准停TCDI3端子公共端COM分故障输出TAAl1D01速度定位完成输入CMEGND1.2编码器接线机床控制系统机床控制系统的编码器供电电源不需接线00008PN我排J6控制板PG接屏装星铁地整分编码酒线烫主轴编码器注意◆由于这个PG卡的编码器供电电源有5V和15V两种供电模式（通过跳线J6选择），所以在上电前，一定要核对跳线是否正确跳到5V输出端，否则会因为电源电压过高而损坏编码器，造成不必要的损失对于差分编码器，强烈推荐使用双绞屏蔽线，而且严格按照差分对接线（差分分频输出也需要这样处理）。
