ASTM-A770特殊钢板

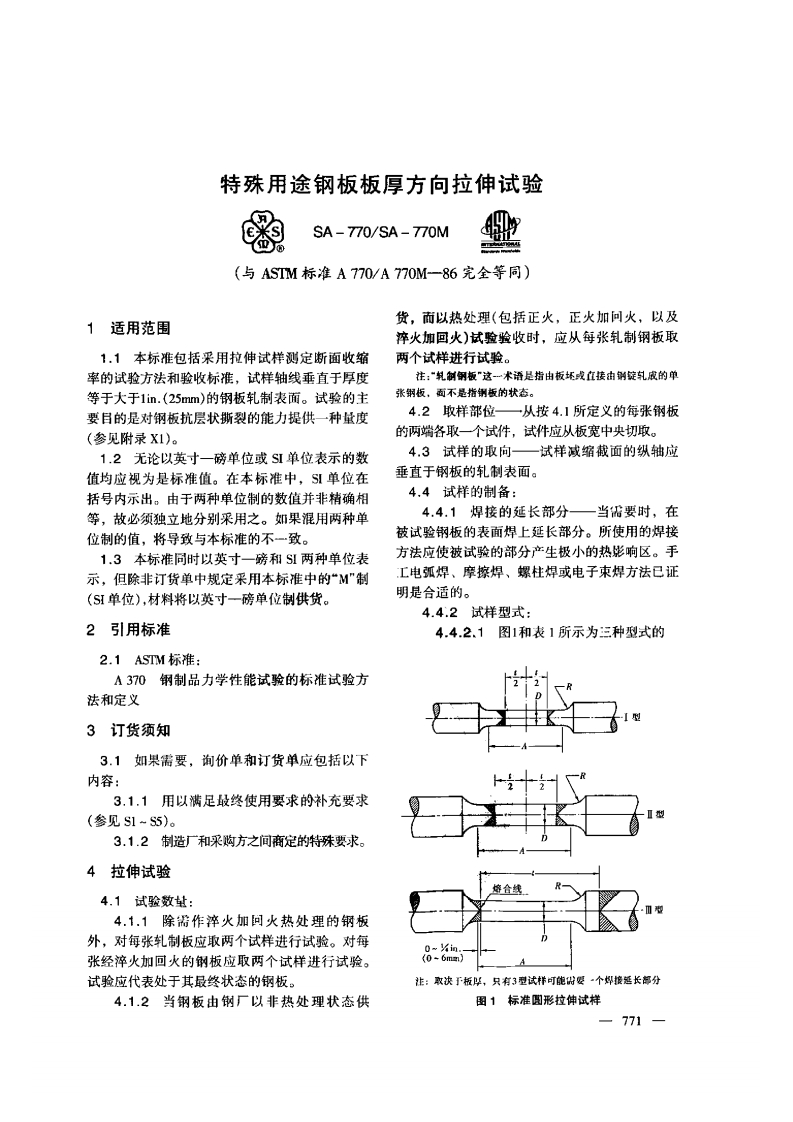

特殊用途钢板板厚方向拉伸试验SA-770/SA-770M0(与ASTM标准A770/AT70M一86完全等同)货，面以热处理（包括正火，正火加问火，以及1适用范围淬火加回火)试验验收时，应从每张轧制钢板取1.1本标准包括采用拉伸试样测定断面收缩两个试样进行试验。率的试验方法和验收标准，试样轴线垂直于厚度注：“轧制钢板”这一术语是指由板坯或直接油翩锭轧成的单等于大于1in.(25mm)的钢板轧制表而。试验的主张钢板，面不是指钢板的状态。要目的是对钢板抗层状撕裂的能力提供一种量度4.2取样部位一从按4.1所定义的每张钢板(参见附录X1)。的两端各取一个试件，试件应从板宽中央切取。1.2无论以英寸一磅单位或SI单位表示的数4.3试样的取向一试样减缩截面的纵轴应值均应视为是标准值。在本标准中，S引单位在垂直于钢板的轧制表面。括号内示出。由于两种单位制的数值并非精确相4.4试样的制备：等，故必须独立地分别采用之。如果混用两种单4.4.1焊接的延长部分一当需要时，在位制的值，将导致与本标准的不一致。被试验钢板的表面焊上延长部分。所使用的焊接1.3本标准同时以英寸一磅和SI两种单位表方法应使被试验的部分产生极小的热彬响区。手示，但除非订货单中规定采用本标准中的“M”制工电弧焊、摩擦焊、螺柱焊或电子束焊方法已证(S单位)，材料将以英寸一磅单位制供货。明是合适的。4.4.2试样型式：2引用标准4.4.2.1图1和表1所示为三种型式的2.1ASTM标准：A370钢制品力学性能试验的标准试验方法和定义Tp3订货须知3.1如果需要，询价单和订货单应包括以下内容：3.1.1用以满足最终使用要求的补充要求(参见S1~S5)。3.1.2制造厂和采购方之间商定的特殊要求。4拉伸试验峰合线4.1试验数址：4.1.1除需作淬火加回火热处理的钢板外，对每张轧制板应取两个试样进行试验。对每张经淬火加回火的钢板应取两个试样进行试验。《046mI】试验应代表处于其最终状态的钢板。非：取决子板4，只有3型试样可能册壁·个烨接遮长部分4.1.2当钢板由钢厂以非热处理状态供图1标准图形拉伸试样一771
