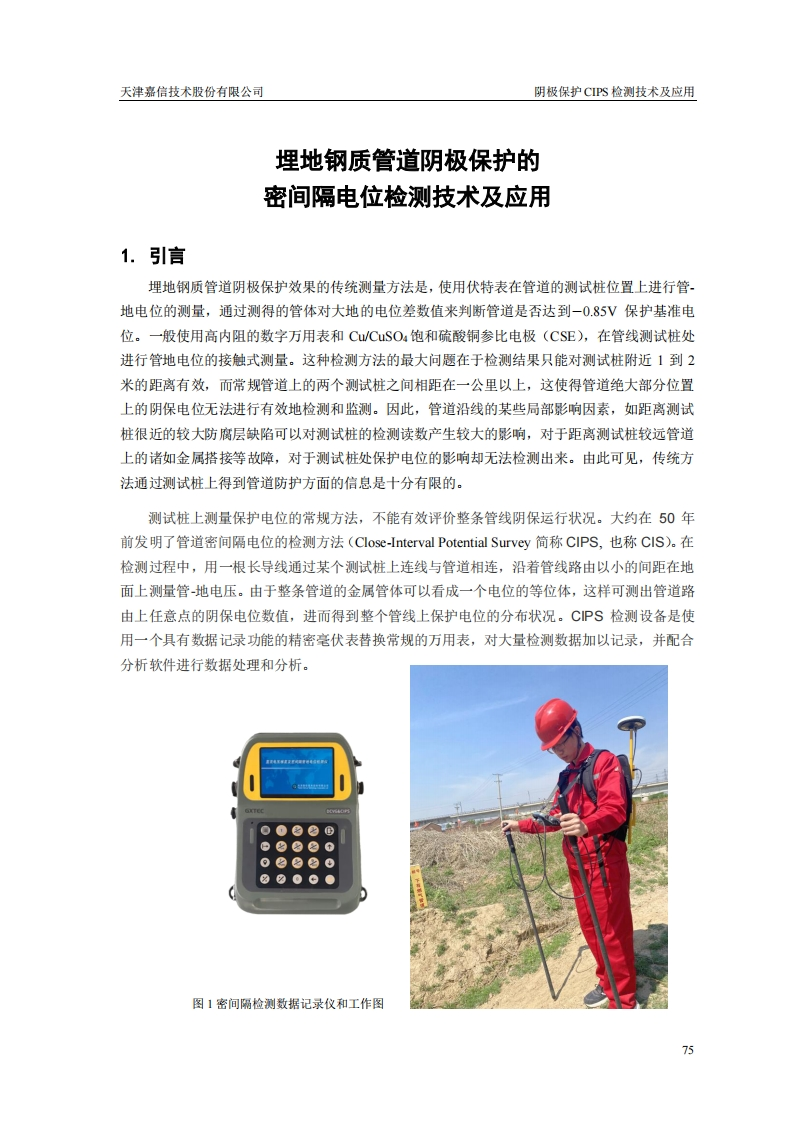

天津嘉信技术股份有限公司阴极保护CIPS检测技术及应用埋地钢质管道阴极保护的密间隔电位检测技术及应用1.引言埋地钢质管道阴极保护效果的传统测量方法是，使用伏特表在管道的测试桩位置上进行管地电位的测量，通过测得的管体对大地的电位差数值来判断管道是否达到一0.85V保护基准电位。一般使用高内阻的数字万用表和Cu/CuSO4饱和硫酸铜参比电极(CSE),在管线测试桩处进行管地电位的接触式测量。这种检测方法的最大问题在于检测结果只能对测试桩附近1到2米的距离有效，而常规管道上的两个测试桩之间相距在一公里以上，这使得管道绝大部分位置上的阴保电位无法进行有效地检测和监测。因此，管道沿线的某些局部影响因素，如距离测试桩很近的较大防腐层缺陷可以对测试桩的检测读数产生较大的影响，对于距离测试桩较远管道上的诸如金属搭接等故障，对于测试桩处保护电位的影响却无法检测出来。由此可见，传统方法通过测试桩上得到管道防护方面的信总是十分有限的。测试桩上测量保护电位的常规方法，不能有效评价整条管线阴保运行状况。大约在50年前发明了管道密间隔电位的检测方法(Close-Interval Potential Survey简称CIPS,也称CIS)。在检测过程中，用一根长导线通过某个测试桩上连线与管道相连，沿着管线路由以小的间距在地面上测量管地电压。由于整条管道的金属管体可以看成一个电位的等位体，这样可测出管道路由上任意点的阴保电位数值，进而得到整个管线上保护电位的分布状况。CPS检测设备是使用一个具有数据记录功能的精密毫伏表替换常规的万用表，对大量检测数据加以记录，并配合分析软件进行数据处理和分析。●●©8©●99900e99089●9●图1密间隔检测数据记录仪和工作图75
