AWWA_C208-2007

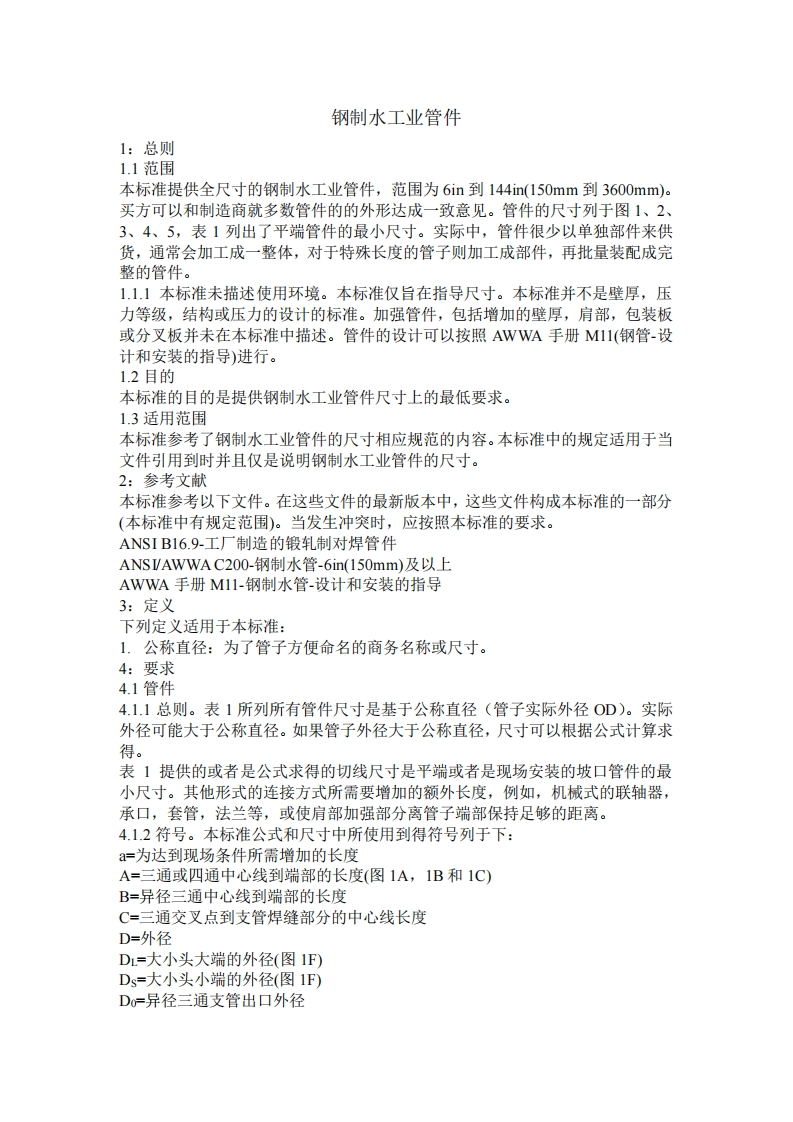

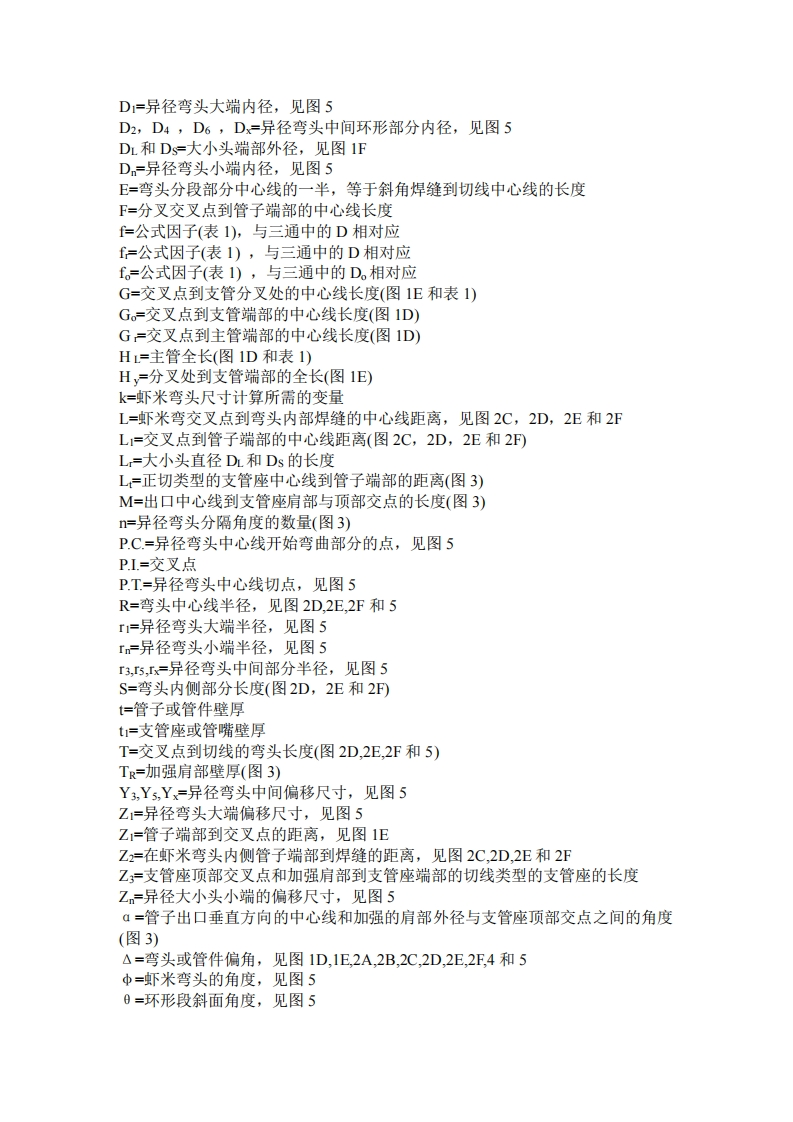

钢制水工业管件1:总则1.1范围本标准提供全尺寸的钢制水工业管件，范围为6in到144in(150mm到3600mm)。买方可以和制造商就多数管件的的外形达成一致意见。管件的尺寸列于图1、2、3、4、5,表1列出了平端管件的最小尺寸。实际中，管件很少以单独部件来供货，通常会加工成一整体，对于特殊长度的管子则加工成部件，再批量装配成完整的管件。1.1.1本标准未描述使用环境。本标准仅旨在指导尺寸。本标准并不是壁厚，压力等级，结构或压力的设计的标准。加强管件，包括增加的壁厚，肩部，包装板或分叉板并未在本标准中描述。管件的设计可以按照AWWA手册M11(钢管-设计和安装的指导)进行。1.2目的本标准的目的是提供钢制水工业管件尺寸上的最低要求。1.3适用范围本标准参考了钢制水工业管件的尺寸相应规范的内容。本标准中的规定适用于当文件引用到时并且仅是说明钢制水工业管件的尺寸。2:参考文献本标准参考以下文件。在这些文件的最新版本中，这些文件构成本标准的一部分(本标准中有规定范围)。当发生冲突时，应按照本标准的要求。ANSIB16.9-工厂制造的锻轧制对焊管件ANSIAWWA C200-钢制水管-6in(150mm)及以上AWWA手册M11-钢制水管-设计和安装的指导3:定义下列定义适用于本标准：1.公称直径：为了管子方便命名的商务名称或尺寸。4:要求4.1管件4.1.1总则。表1所列所有管件尺寸是基于公称直径（管子实际外径OD)。实际外径可能大于公称直径。如果管子外径大于公称直径，尺寸可以根据公式计算求得。表1提供的或者是公式求得的切线尺寸是平端或者是现场安装的坡口管件的最小尺寸。其他形式的连接方式所需要增加的额外长度，例如，机械式的联轴器，承口，套管，法兰等，或使肩部加强部分离管子端部保持足够的距离。4.1.2符号。本标准公式和尺寸中所使用到得符号列于下：a=为达到现场条件所需增加的长度A=三通或四通中心线到端部的长度（图1A,1B和1C)B=异径三通中心线到端部的长度C=三通交叉点到支管焊缝部分的中心线长度D=外径DL=大小头大端的外径（图1F)Ds=大小头小端的外径（图1F)D=异径三通支管出口外径
