松下A4驱动器中文使用手册_2

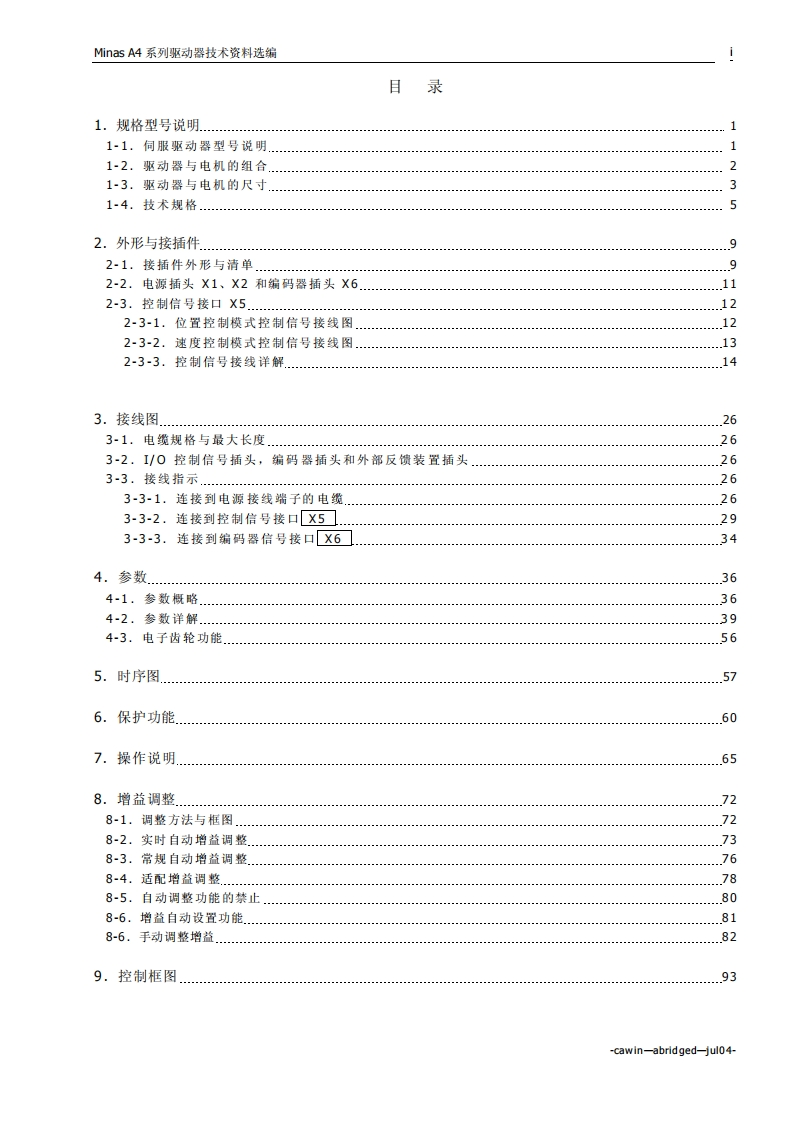

Minas A4系列驱动器技术资料选编目录1.规格型号说明11-1.伺服驱动器型号说明11-2.驱动器与电机的组合21-3.驱动器与电机的尺寸31-4.技术规格.…2.外形与接插件.92-1.接插件外形与清单92-2.电源插头X1、X2和编码器插头X6..112-3.控制信号接口X5122-3-1.位置控制模式控制信号接线图.122-3-2.速度控制模式控制信号接线图...132-3-3.控制信号接线详解143。接线图..263-1.电缆规格与最大长度..263-2.I/0控制信号插头，编码器插头和外部反馈装置插头263-3.接线指示263-3-1.连接到电源接线端子的电缆..263-3-2.连接到控制信号接口X5☐.293-3-3.连接到编码器信号接口X6☐344.参数.364-1.参数概略」,364-2.参数详解....394-3.电子齿轮功能565.时序图…576.保护功能」.607.操作说明.。...658.增益调整728-1.调整方法与框图728-2.实时自动增益调整」.738-3.常规自动增益调整.768-4.适配增益调整788-5.自动调整功能的禁止808-6.增益自动设置功能..818-6.手动调整增益」829.控制框图93-cawin-abridged-jul04-
