松下MID变频器中文操作手册

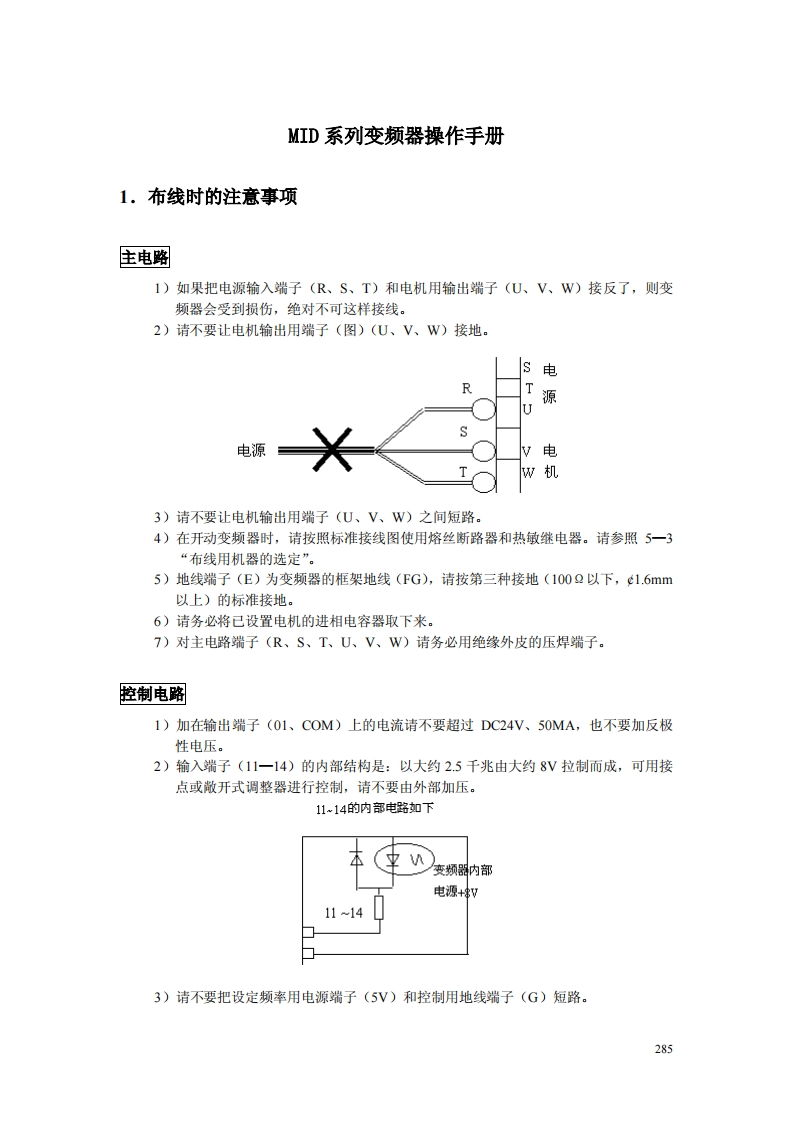

MID系列变频器操作手册1.布线时的注意事项主电路1)如果把电源输入端子(R、S、T)和电机用输出端子(U、V、W)接反了，则变频器会受到损伤，绝对不可这样接线。2)请不要让电机输出用端子（图）(U、V、W)接地。电R0源电源电w机3)请不要让电机输出用端子(U、V、W)之间短路。4)在开动变频器时，请按照标准接线图使用熔丝断路器和热敏继电器。请参照5一3“布线用机器的选定”。5)地线端子(E)为变频器的框架地线(FG),请按第三种接地(100Q以下，c1.6mm以上)的标准接地。6)请务必将已设置电机的进相电容器取下来。7)对主电路端子(R、S、T、U、V、W)请务必用绝缘外皮的压焊端子。控制电路1)加在输出端子(01、COM)上的电流请不要超过DC24V、50MA,也不要加反极性电压。2)输入端子(11一14)的内部结构是：以大约2.5千兆由大约8V拉制而成，可用接点或敞开式调整器进行控制，请不要由外部加压。11w14的内部电路如下变频器内部电源+V11143)请不要把设定频率用电源端子(5V)和控制用地线端子(G)短路。285
