HTD6500-S2差压变送器调校及投运实训（考核）装置快速操作方法V1.0

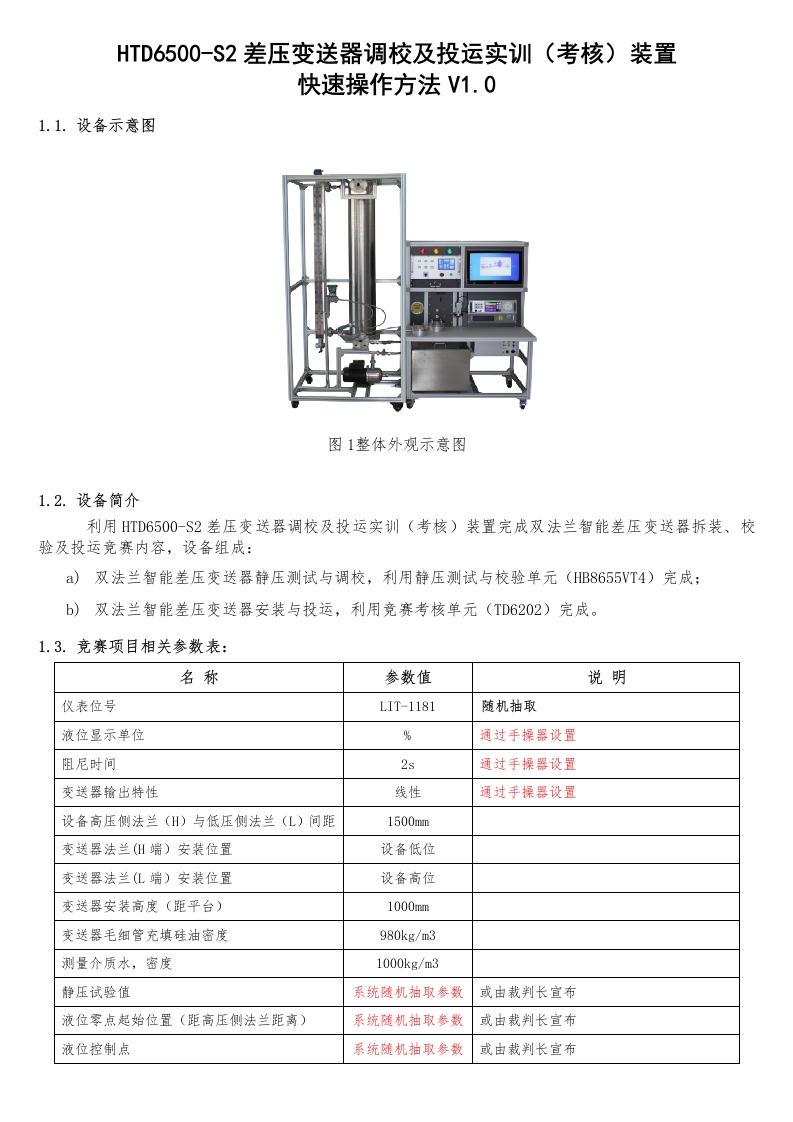

HTD6500-S2差压变送器调校及投运实训（考核)装置快速操作方法V1.01.1.设备示意图图1整体外观示意图1.2.设备简介利用HTD6500-S2差压变送器调校及投运实训（考核）装置完成双法兰智能差压变送器拆装、校验及投运竞赛内容，设备组成：)双法兰智能差压变送器静压测试与调校，利用静压测试与校验单元(HB8655VT4)完成；b)双法兰智能差压变送器安装与投运，利用竞赛考核单元(TD6202)完成。1.3.竞赛项目相关参数表：名称参数值说明仪表位号LIT-1181随机抽取液位显示单位通过手操器设置阻尼时间2s通过手操器设置变送器输出特性线性通过手操器设置设备高压侧法兰(H)与低压侧法兰(L)间距1500mm变送器法兰(H端)安装位置设备低位变送器法兰(L端)安装位置设备高位变送器安装高度（距平台）1000mm变送器毛细管充填硅油密度980kg/m3测量介质水，密度1000kg/m3静压试验值系统随机抽取参数或由裁判长宣布液位零点起始位置（距高压侧法兰距离）系统随机抽取参数或由裁判长宣布液位控制点系统随机抽取参数或由裁判长宣布
