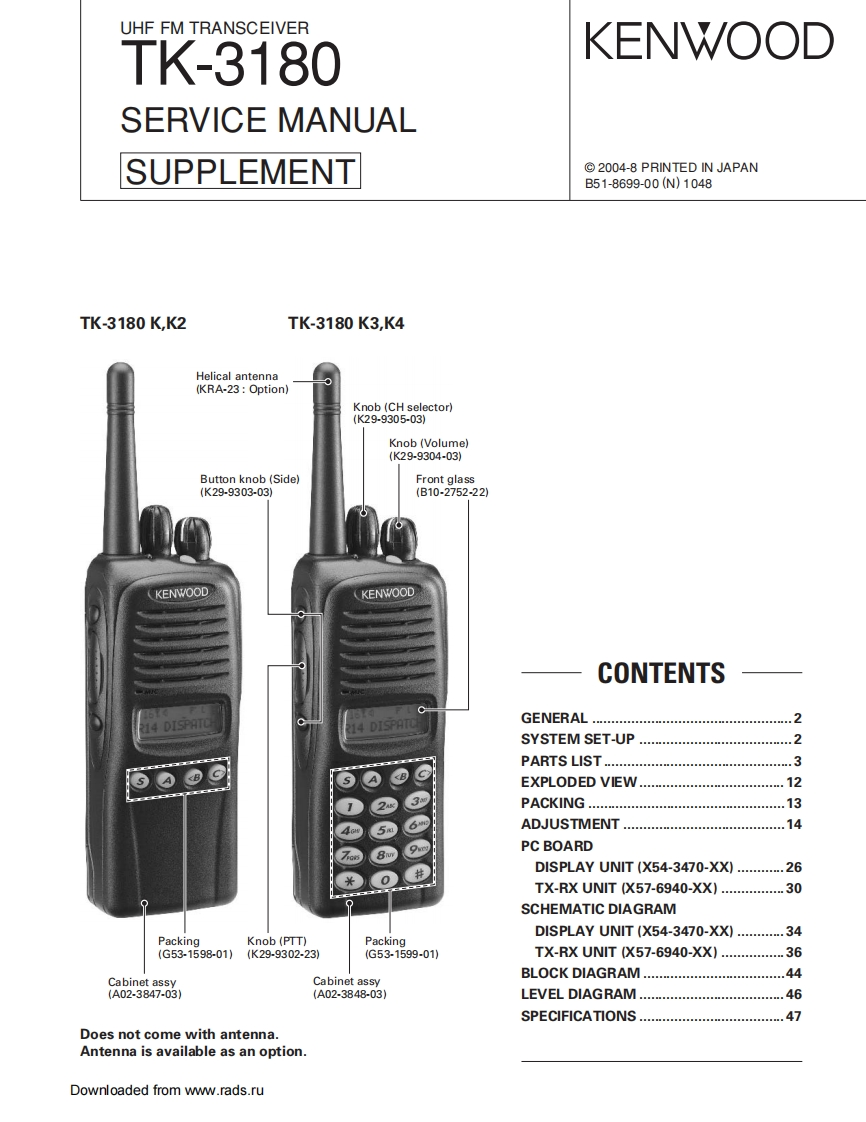

UHF FM TRANSCEIVERTK-3180KENWOODSERVICE MANUALSUPPLEMENT2004-8 PRINTED IN JAPANB51-8699-00(N)1048TK-3180K,K2TK-3180K3,K4Helical antenna(KRA-23:Option】Knob(CH selector)K29-9305-03)Knob(Volume)(K29-9304-03)Button knob(Side)Front glass(K29-9303-03)(B10-2752-22)KENWOODKENWOODCONTENTS6GENERAL..2SYSTEM SET-UP.PARTS LIST...........3EXPLODED VIEW...........12PACKING3ADJUSTMENT.4PC BOARDDISPLAY UNIT (X54-3470-XX)............26TX-RX UNIT (X57-6940-XX)................30SCHEMATIC DIAGRAMPackingDISPLAY UNIT (X54-3470-XX)............34Knob (PTT)Packing(G53.-1598-01)(K29-9302-23)(G53.1599-01)TX-RX UNIT (X57-6940-XX)...............36Cabinet assyCabinet assyBLOCK DIAGRAM.44(A02-.3847-03(A02.3848-03)LEVEL DIAGRAM...46SPECIFICATIONS........47Does not come with antenna.Antenna is available as an option.Downloaded from www.rads.ru
