未饱和高压蒸汽恒定湿热试验方法

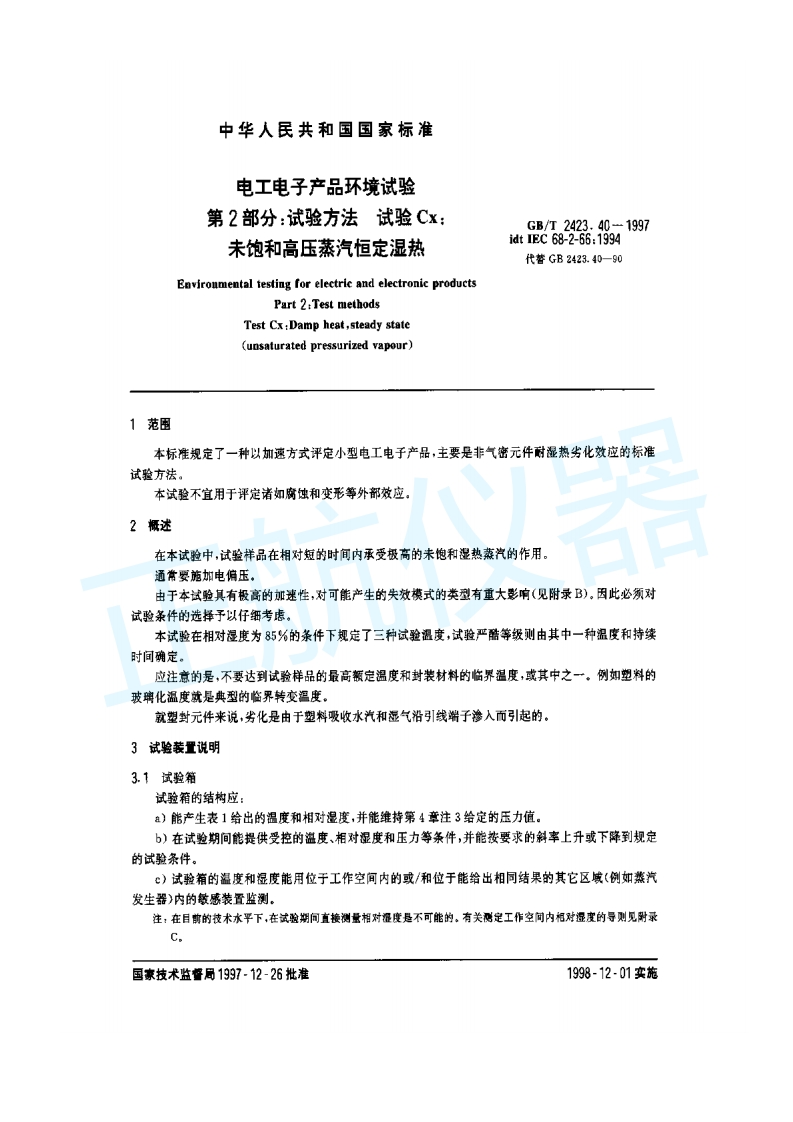

中华人民共和国国家标准电工电子产品环境试验第2部分：试验方法试验Cx:GB/T2423.40-1997未饱和高压蒸汽恒定湿热idt IEC68-2-66:1994代答GB2423.40一90Enviroumental testing for electric and electronic productsPart 2:Test methodsTest Cx:Damp heat,steady state(unsaturated pressurized vapour)1范围本标准规定了一种以加速方式评定小型电工电子产品，主要是非气密元件耐湿热劣化效应的标准试验方法。本试發不宜用于评定诸如腐烛和变形等外部效应。2概述在本试验中，试验样品在相对短的时间内承受极高的未饱和湿热蒸汽的作用。通常婴施加电偏压，由于本试验其有极高的加速性，对可能产生的失效模式的类型有重大影响（见附录B),因此必须对试验条件的选择子以仔细考虑。本试验在相对湿度为85%的条件下规定了三种试验温度，试验严酷等级测由其中一种温废和持续时间确定。应注意的是，不要达到试验样品的最高额定温度和封装材料的临界温度，或其中之一。例如塑料的玻璃化温度就是典型的临界转交温度。就塑封元件来说，劣化是由于塑料吸收水汽和湿气沿引线端子滲入而引起的。3试验装置说明3.1试验箱试验箱的结构应：)能产生表1给出的温度和相对湿度，并能维持第4章注3给定的压力值。b)在试验期间能提供受控的温度、相对湿度和压力等条件，并能按要求的斜率上升或下降到规定的试验条件。©)试验箱的温度和湿度能用位于工作空间内的或/和位于能给出相同结果的其它区喊（例如蒸汽发生器)内的敏感装置监测。注：在目前的技术水平下，在试验糊向直接测量相对涩度是不可能的。有关得定工作空问内相对湿度的导则见附录C,国家技术监督局1997.12-26批准1998-12-01实施
