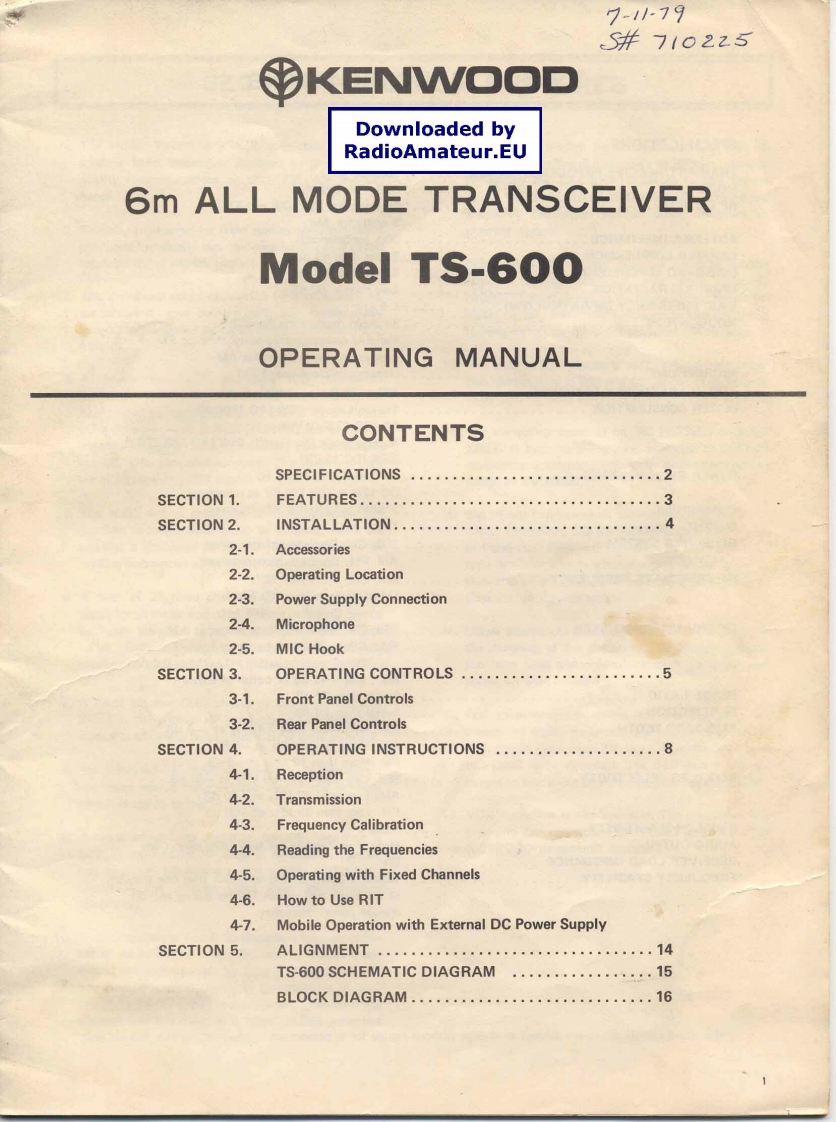

7-1179S并710225KENWOODDownloaded byRadioAmateur.EU6m ALL MODE TRANSCEIVERModel TS-600OPERATING MANUALCONTENTSSPECIFICATIONS...........SECTION 1.FEATURES....................................3SECTION 2.INSTALLATION..:…42-1.Accessories2-2.Operating Location2-3.Power Supply Connection2-4.Microphone2-5.MIC HookSECTION 3.OPERATING CONTROLS........................53-1.Front Panel Controls3-2.Rear Panel ControlsSECTION 4.OPERATING INSTRUCTIONS....................841.Reception4-2.Transmission4-3.Frequency Calibration4-4.Reading the Frequencies4-5.Operating with Fixed Channels4-6.How to Use RIT4-7.Mobile Operation with External DC Power SupplySECTION 5.ALIGNMENT .................................14TS-600 SCHEMATIC DIAGRAM.................15BL0CKD1 AGRAM...........16
