第1页 / 共130页

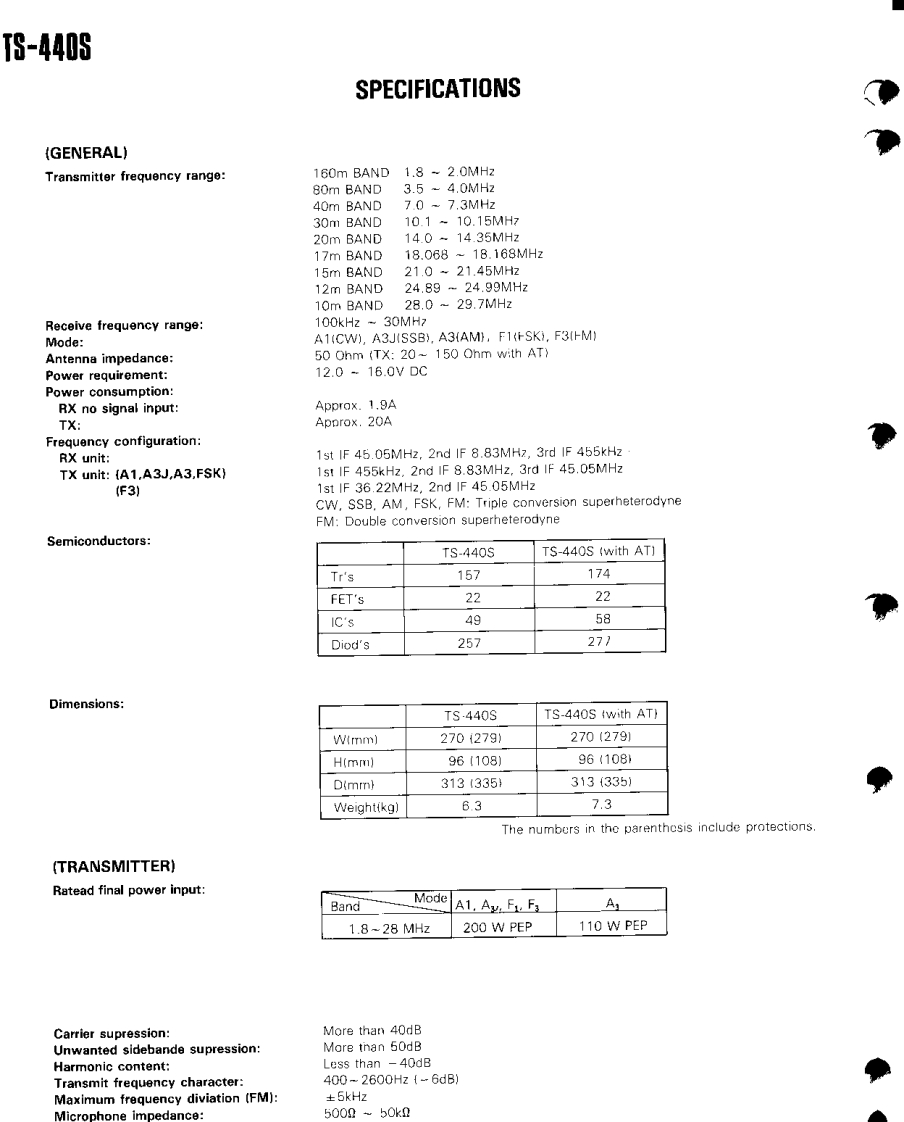

第2页 / 共130页
第3页 / 共130页

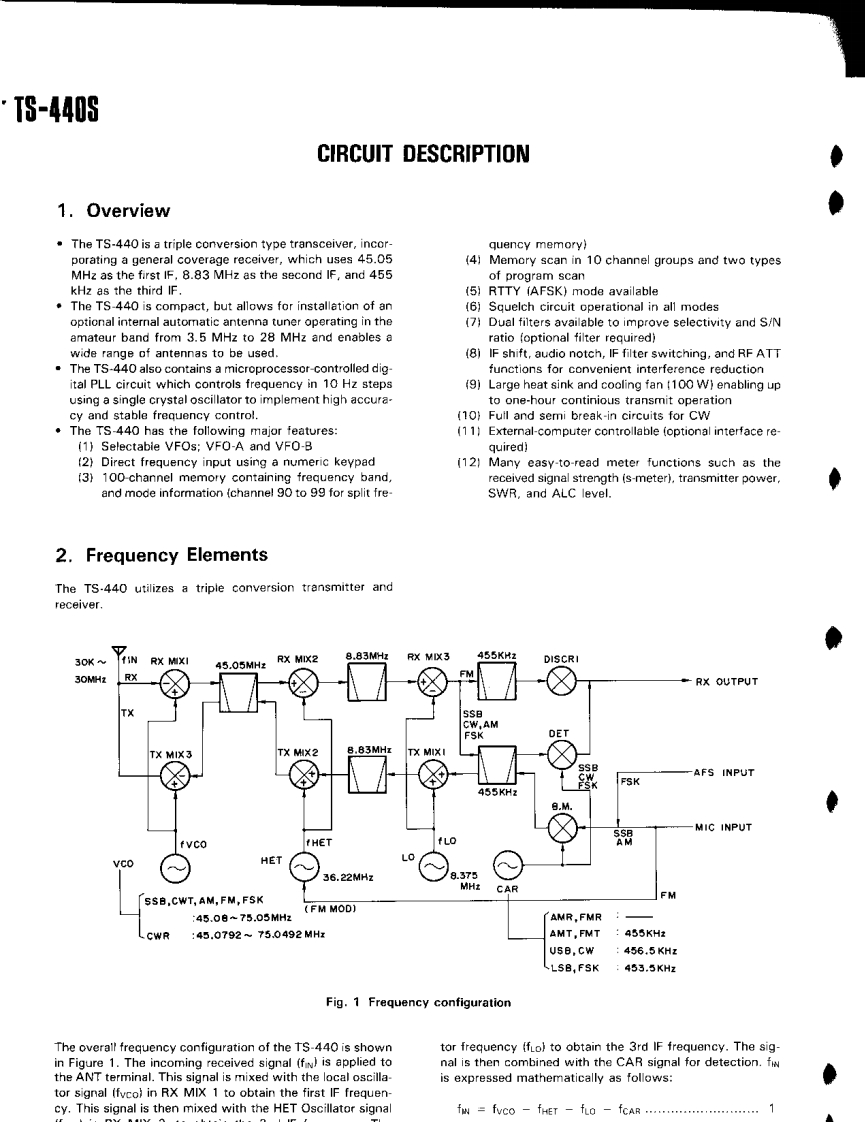

第4页 / 共130页

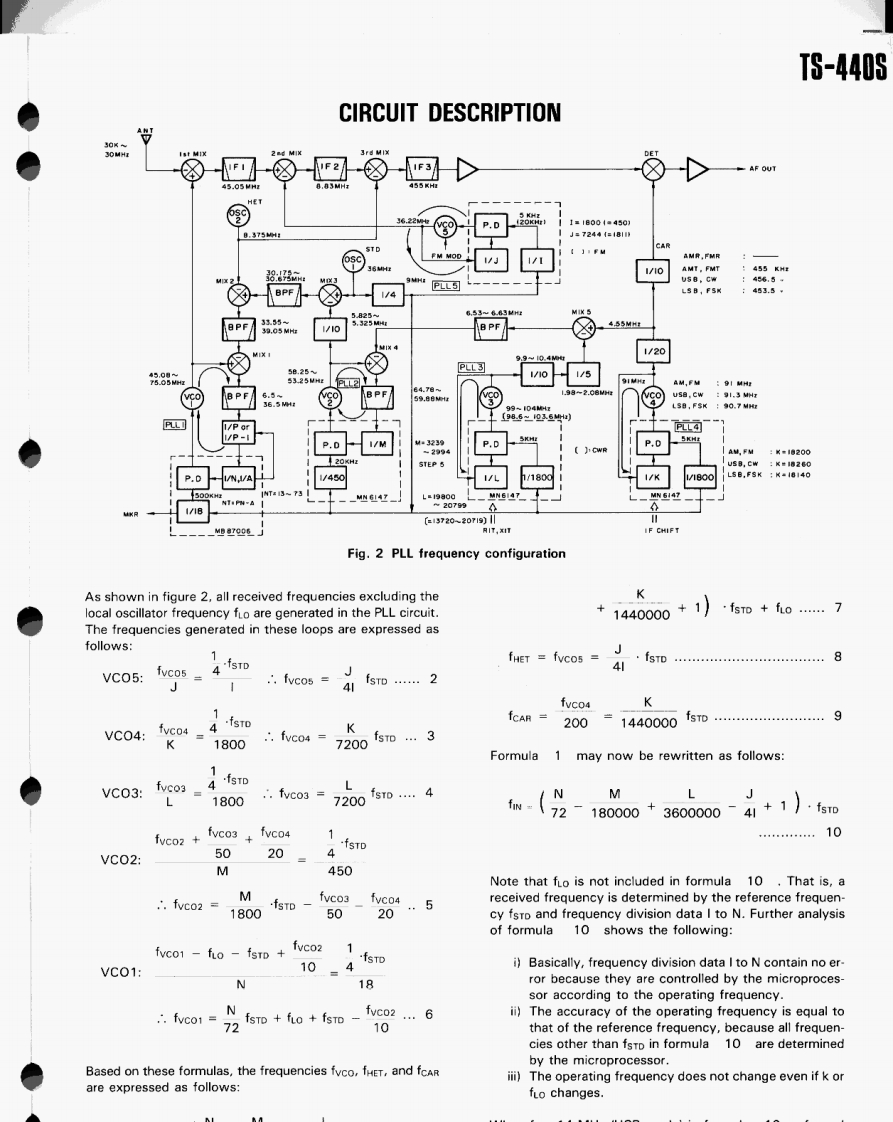

第5页 / 共130页

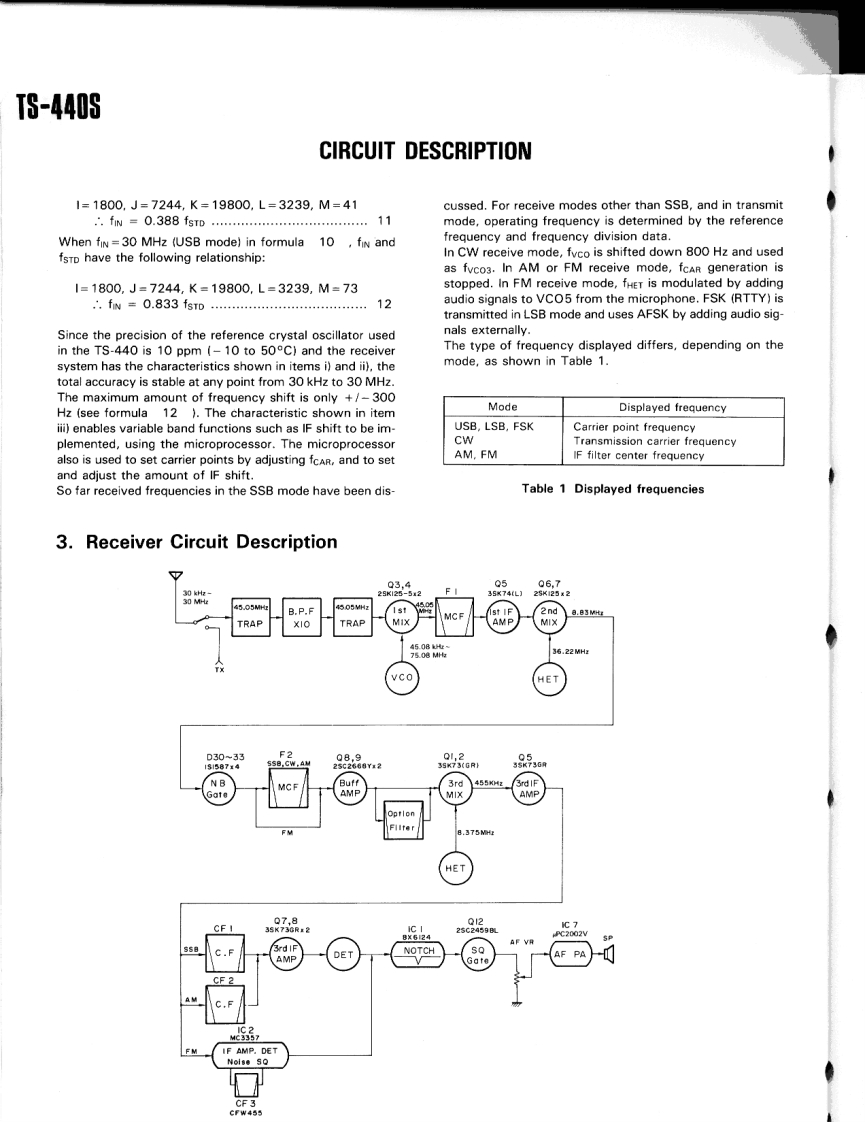

第6页 / 共130页

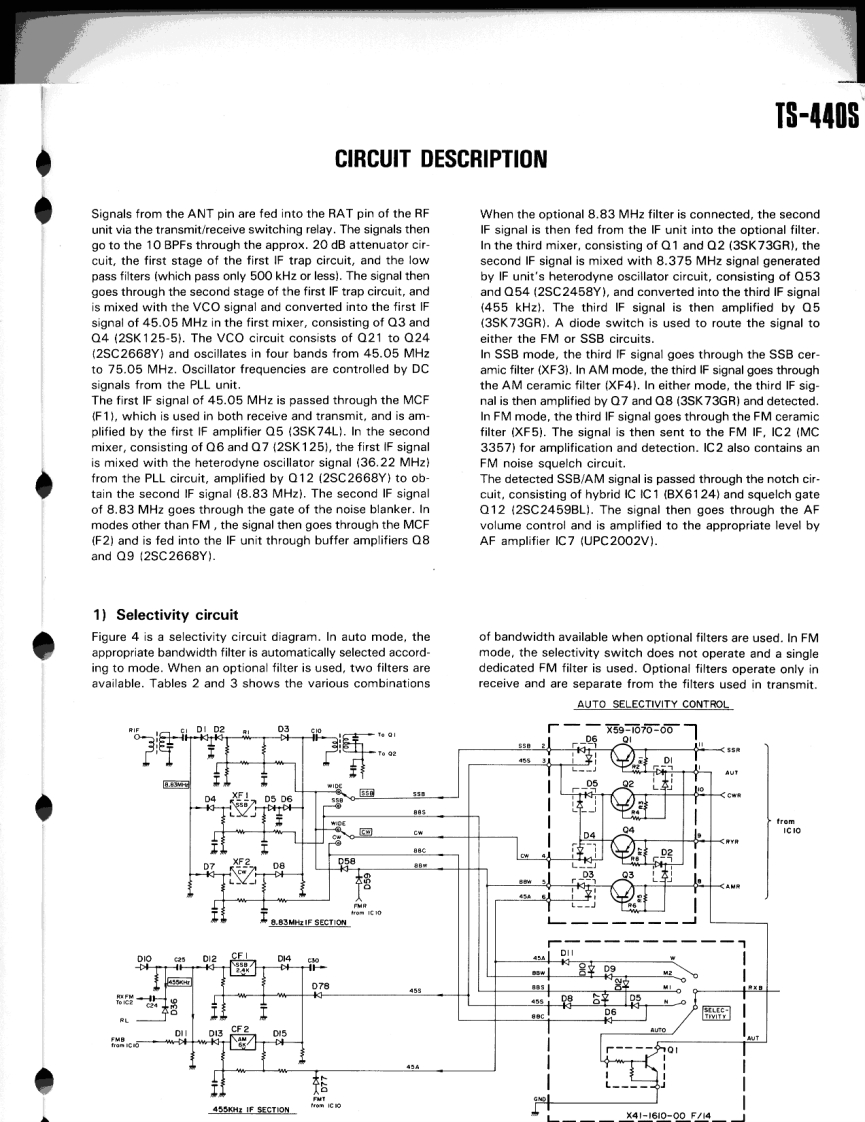

第7页 / 共130页

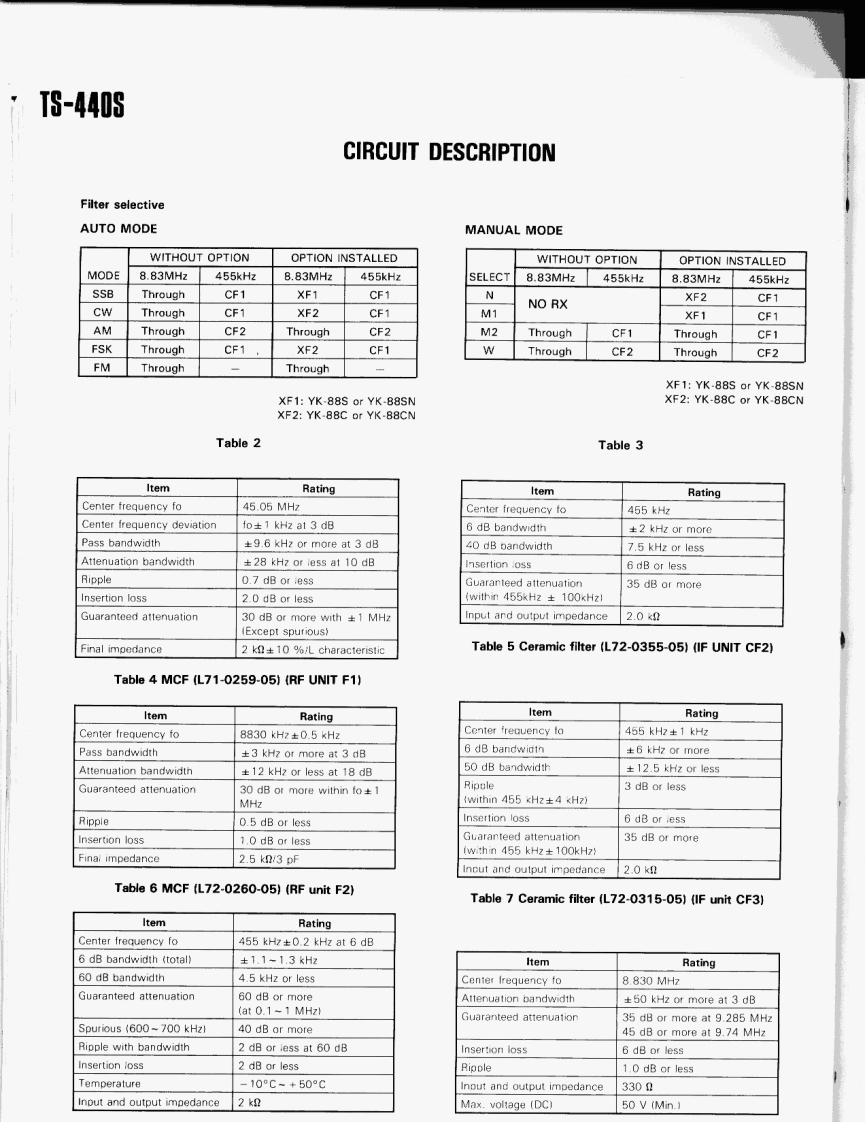

第8页 / 共130页

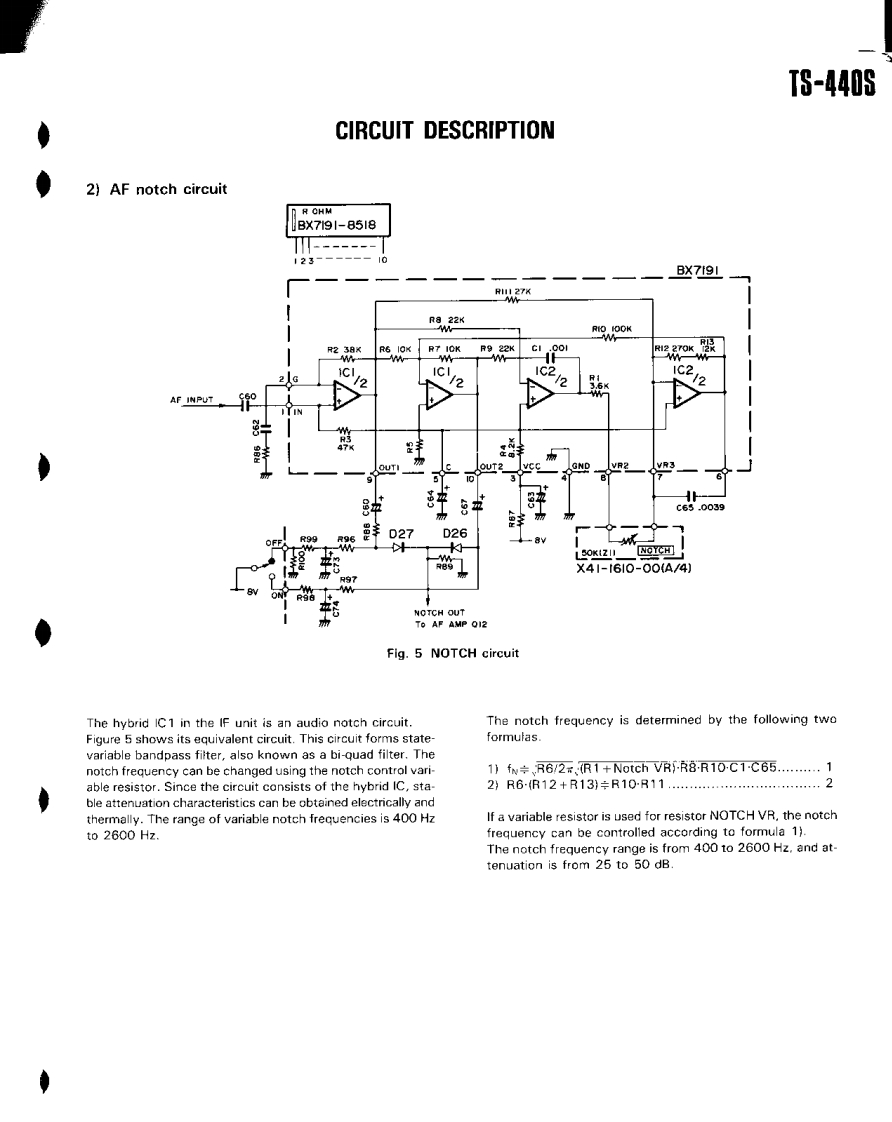

第9页 / 共130页

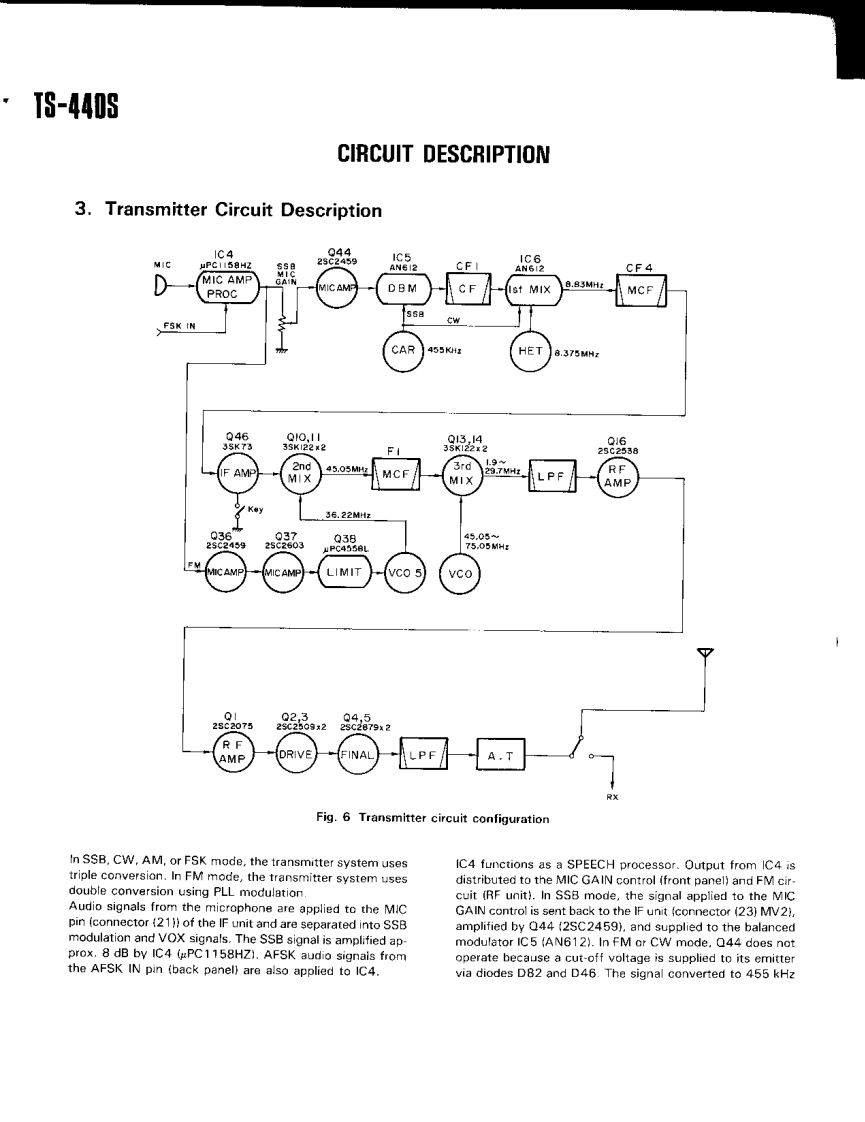

第10页 / 共130页
试读已结束，还剩120页，您可下载完整版后进行离线阅读
THE END

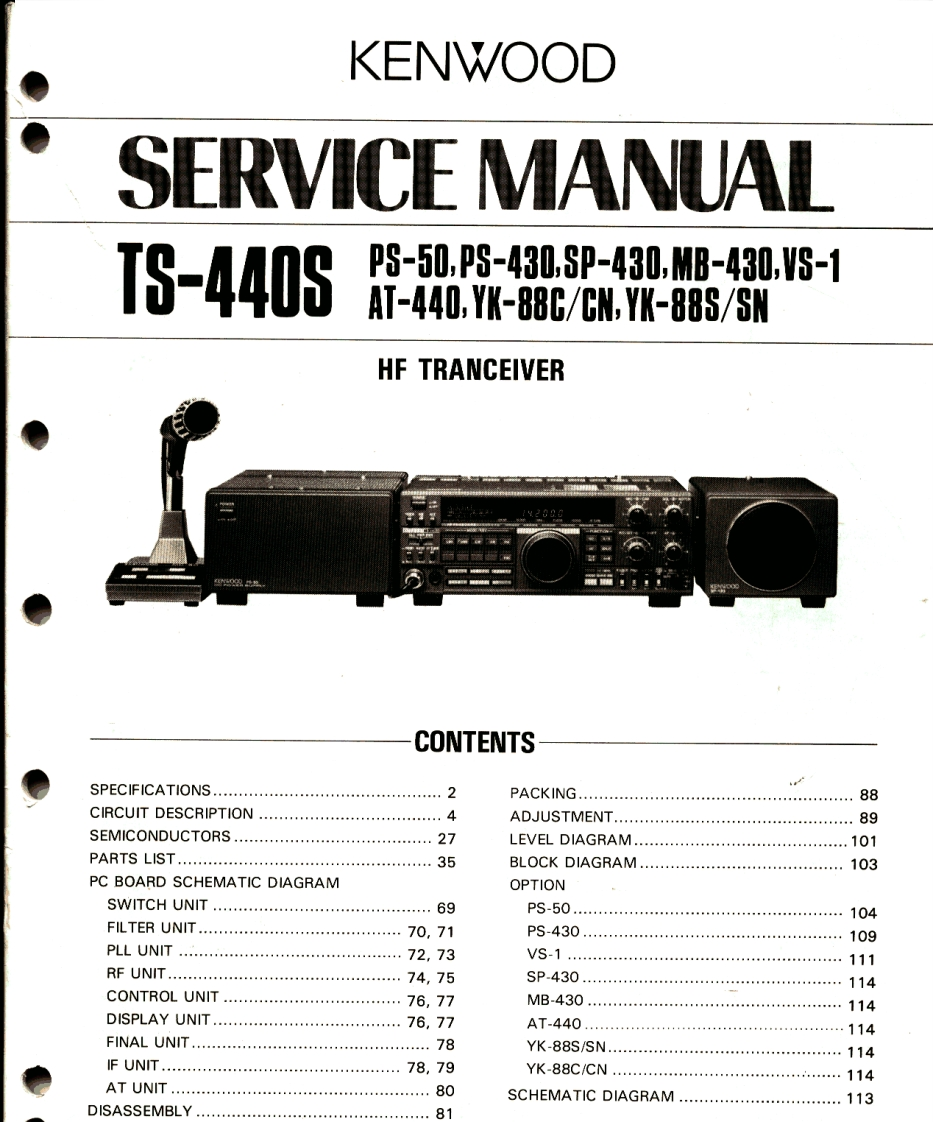

KENWOODSERVICE MANUALTS-440SPS-50,PS-430,SP-430,MB-430,VS-1AT-440.YK-88C/CN,YK-88S/SNHF TRANCEIVERCONTENTSSPECIFICATIONS…2PACKING:.1.88CIRCUIT DESCRIPTION.............4ADJUSTMENT.…89SEMICONDUCTORS........................27LEVEL DIAGRAM..101PARTS LIST.....35BLOCK DIAGRAM...............103PC BOARD SCHEMATIC DIAGRAMOPTIONSWITCH UNIT…69PS-50…104FILTER UNIT.…70,71PS-430.…109PLL UNIT…72,73VS-1…111RF UNIT…74,75SP430.…114CONTROL UNIT…76,77MB-430…114DISPLAY UNIT.........6,77AT-440.…114FINAL UNIT......78YK-88S/SN.…114fUNT…78,79YK-88C/CN…114AT UNIT。80SCHEMATIC DIAGRAM..113DISASSEMBLY81
