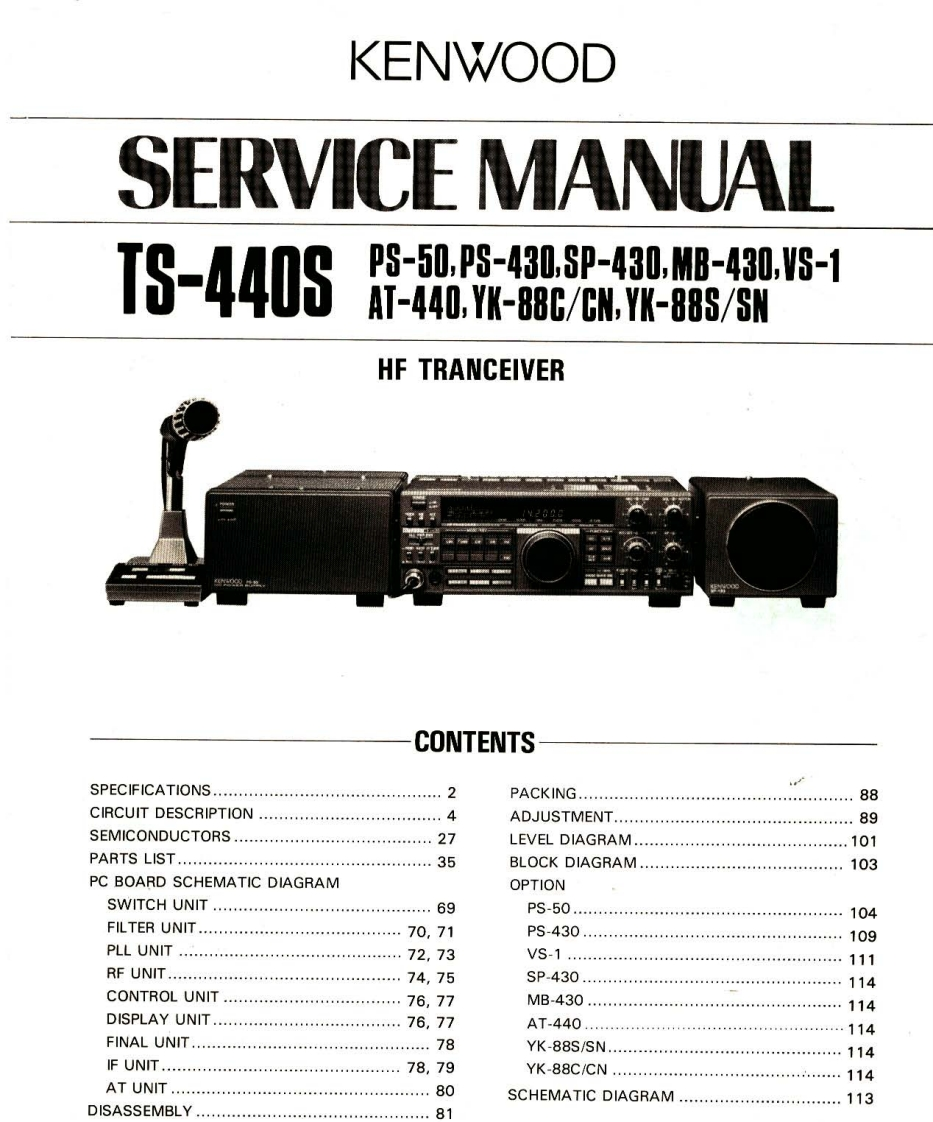

KENWOODSERVICE MANUALTS-440SPS-50,PS-430,SP-430,MB-430,S-1AT-440,YK-88C/CN.YK-88S/SNHF TRANCEIVERCONTENTSSPECIFICATIONS…2PACKING88CIRCUIT DESCRIPTION..........4ADJUSTMENT..........89SEMICONDUCTORS...............................27LEVEL DIAGRAM..101PARTS LIST…35BLOCK DIAGRAM...........103PC BOARD SCHEMATIC DIAGRAMOPTIONSWITCH UNIT…69PS-50.…104FILTER UNIT....70,71PS-430…109PLL UNIT.....72,73VS-1…111RF UNIT.…74,75SP.430.…114CONTROL UNIT.…76,77MB-430…114DISPLAY UNIT.............6,77AT-440…114FINAL UNIT...........................8YK-88S/SN.…114IF UNIT.......78,79YK-88C/CN...........…114AT UNIT ..80DISASSEMBLYSCHEMATIC DIAGRAM....113.81
