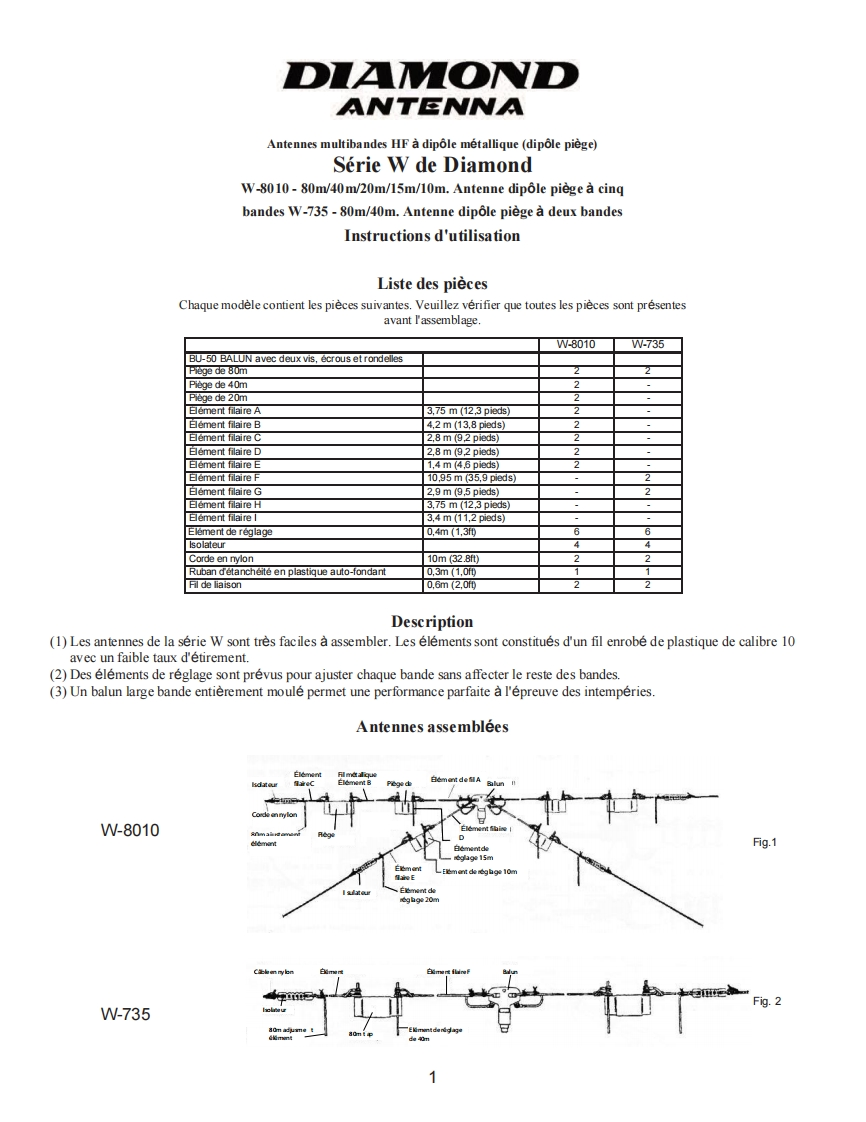

DIAMONDANTENNAAntennes multibandes HF a dipole metallique (dipole piege)Serie W de DiamondW-8010-80m/40m/20m/15m/10m.Antenne dipole piege a cinqbandes W-735-80m/40m.Antenne dipole piege a deux bandesInstructions d'utilisationListe des piecesChaque modele contient les pieces suivantes.Veuillez verifier que toutes les pieces sont presentesavant P'assemblage.W-8010W-735BU-50 BALUN avec deux vis,ecrous et rondellesPiege de 80m2■Piege de 40m2Piege de 20m2日ement filaire A3,75m(123 pieds)2百ement filaire B4,2m(13.8 pieds)2日ement filaire C2,8m(9,2 pieds】)2白ement filaire D2,8m(9,2 pieds】2日ement filaire E1,4 m (4,6 pieds)2百ement filaire F10,95m35,9 pieds)2白ement filaire G2.9 m (9.5 pieds)2日ement filaire H3,75m(12,3 pieds)日ement filaire3,4m(11,2 pieds)Element de reglage0,4m(1,3o644Corde en mylon10m(32.8)2Ruban detancheite en plastique auto-fondant0.3m(1,0o1Fil de liaison0,6m2,0f而2Description(1)Les antennes de la serie W sont tres faciles a assembler.Les elements sont constitues d'un fil enrobe de plastique de calibre 10avec un faible taux d'etirement.(2)Des elements de reglage sont prevus pour ajuster chaque bande sans affecter le reste des bandes.(3)Un balun large bande entierement moule permet une performance parfaite a l'epreuve des intemperies.Antennes assembleesW-8010Fig.1W-735
