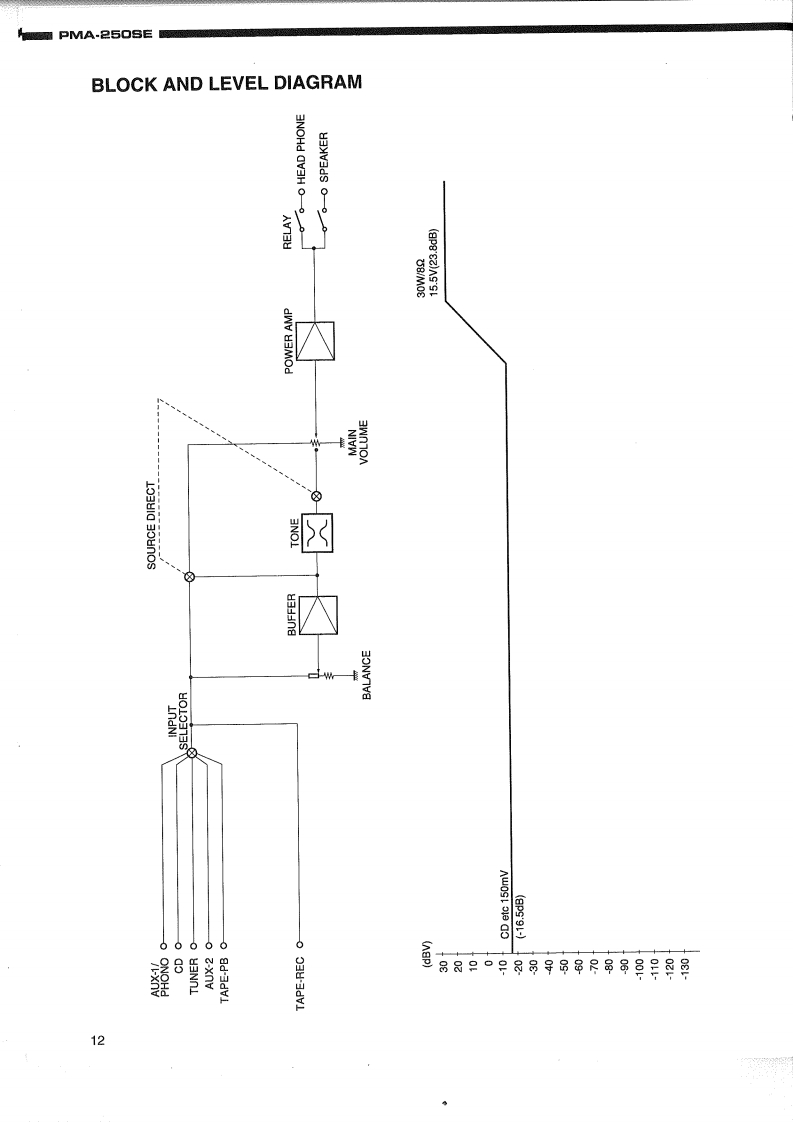

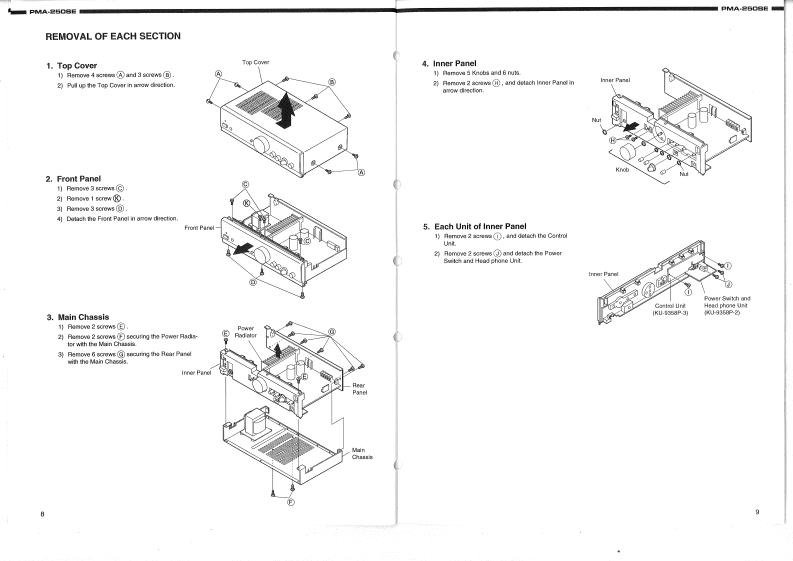

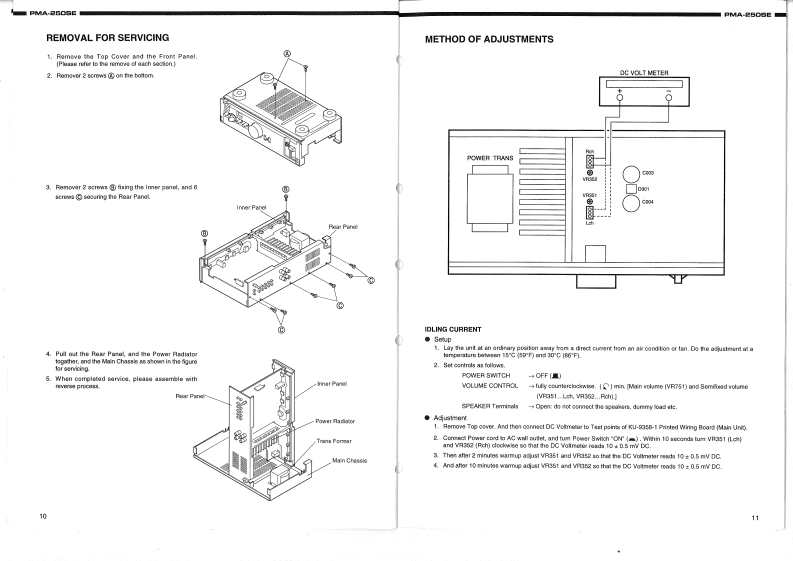

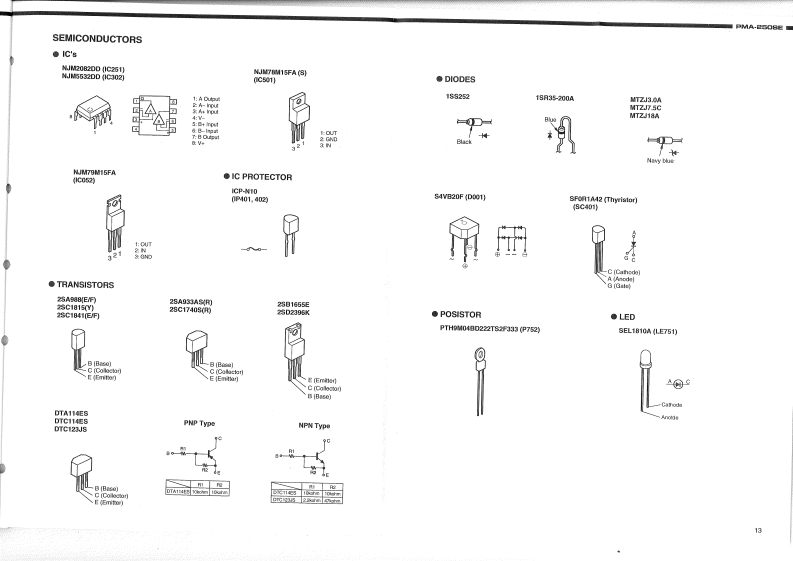

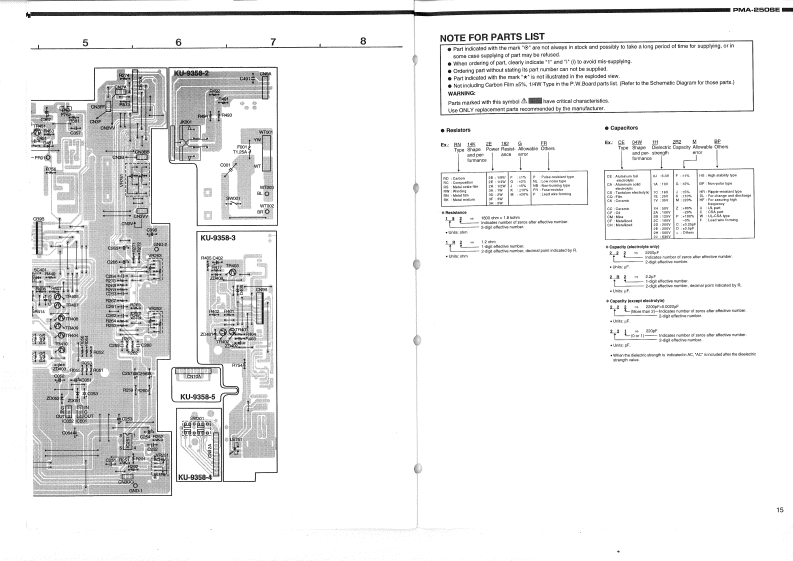

DENONHi-Fi Integrated Stereo AmplifierSERVICE MANUALMODEL PMA-250SEINTEGRATED STEREO AMPLIFIERDENON-TABLE OF CONTENTS-OPERATING INSTRUCTONS.27REMOVAL OF EACH SECTION.....8.9REMOVAL FOR SERVICING........10METHOD OF ADJUSTMENTS.11BLOCK AND LEVEL DIAGRAM............................................................12SEMJCONDUCTORS....................13PRINTED WIRING BOARD..14NOTE FOR PARTS LIST.......…15PARTS LIST OF P.W.BOARD....................16,17PARTS LISTOF EXPLODED VIEW...................18EXPLODED VIEWOF CHASSIS AND CABINET.........19WIRING DIAGRAM..20SCHEMATIC DIAGRAM............21Some illustration using in this service manual is slightly different from the actual set.NIPPON COLUMBIA CO.,LTD.
