第1页 / 共13页
第2页 / 共13页
第3页 / 共13页
第4页 / 共13页
第5页 / 共13页
第6页 / 共13页
第7页 / 共13页
第8页 / 共13页
第9页 / 共13页
第10页 / 共13页
试读已结束，还剩3页，您可下载完整版后进行离线阅读
THE END

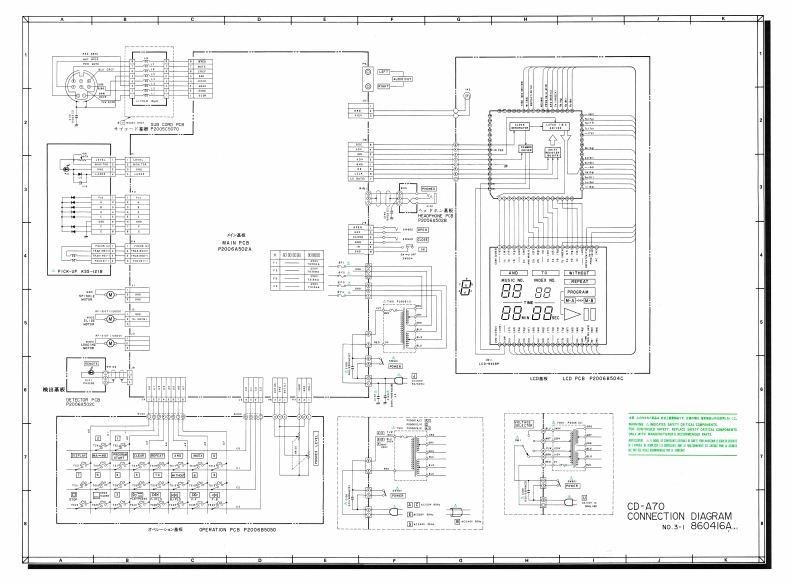

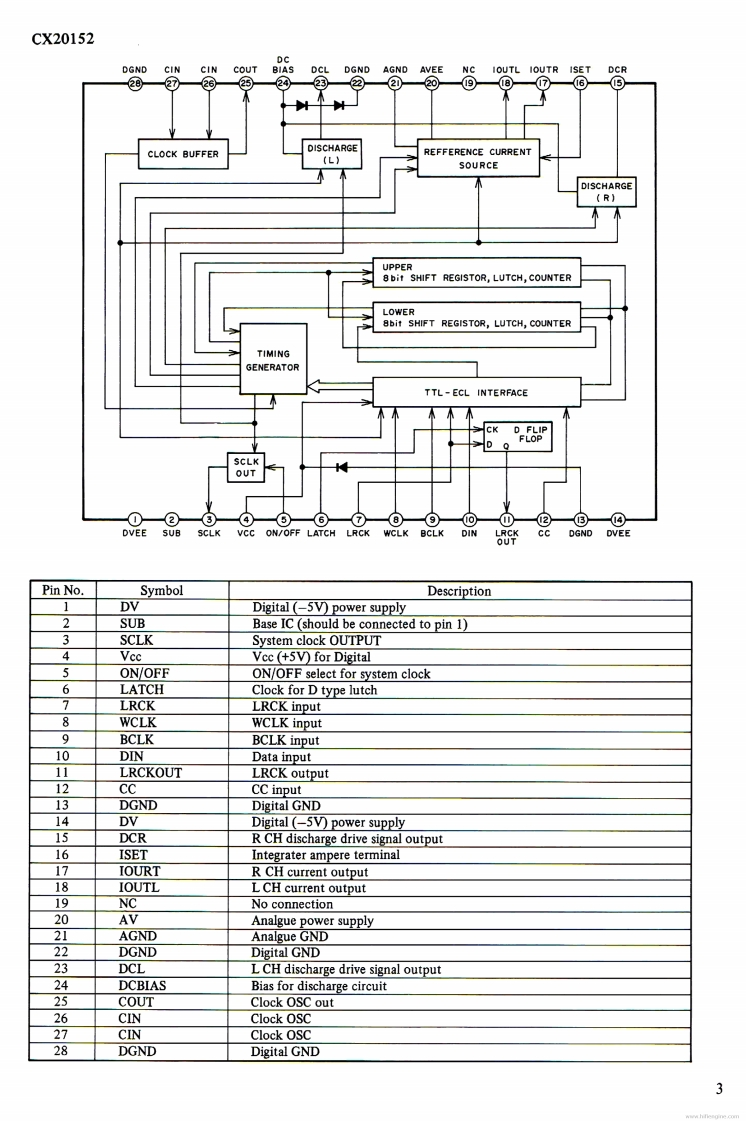

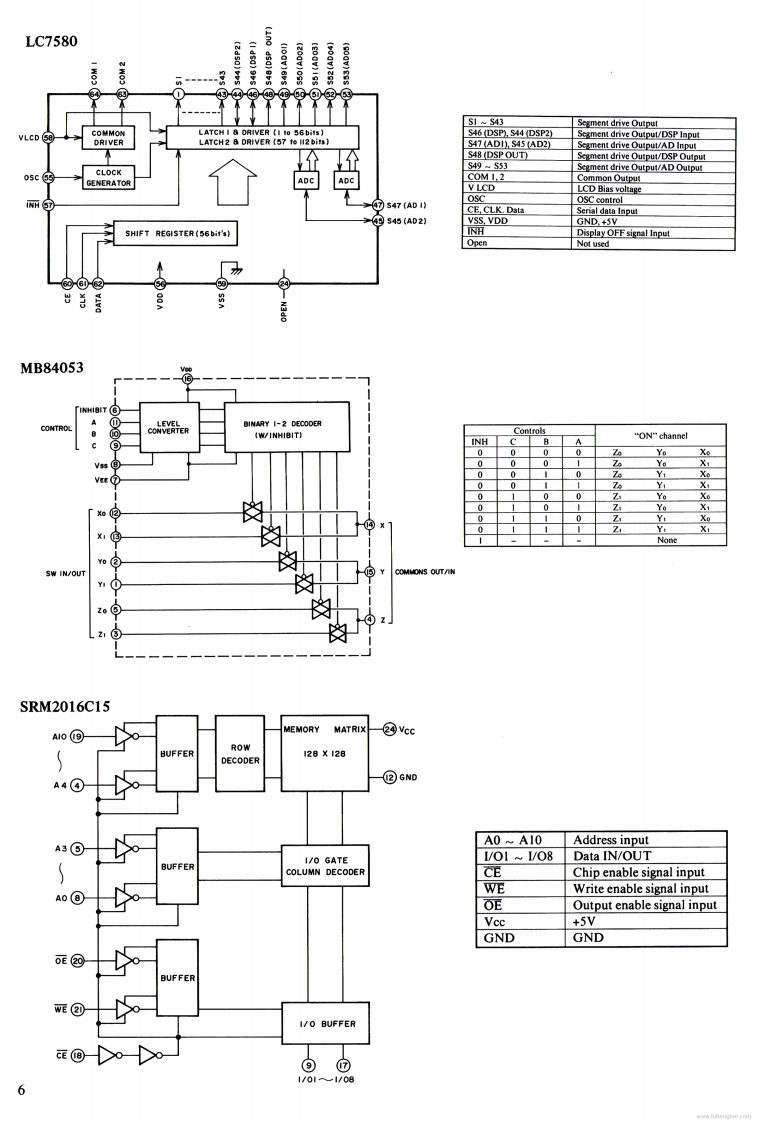

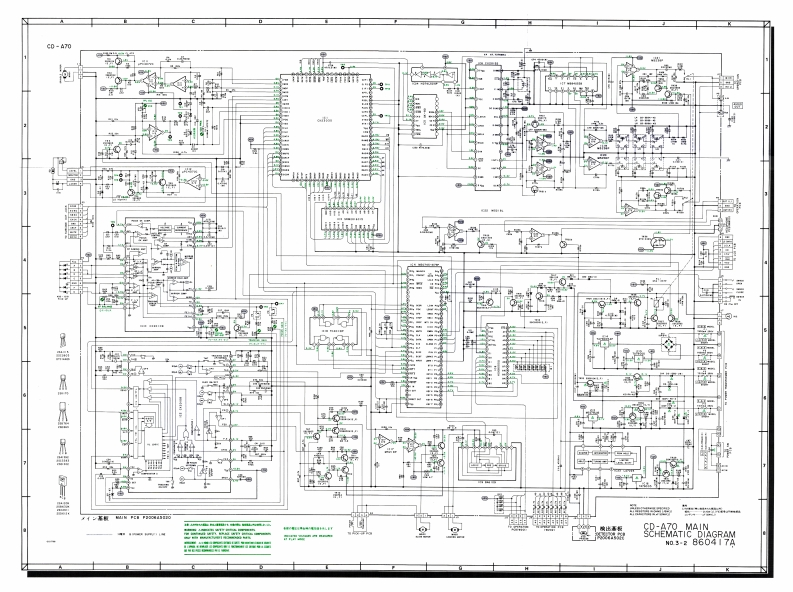

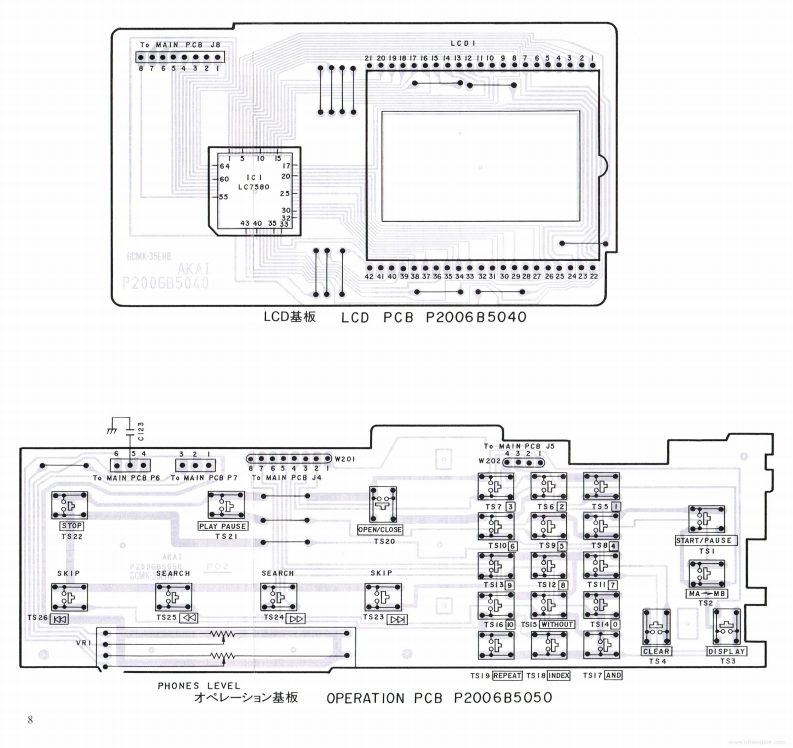

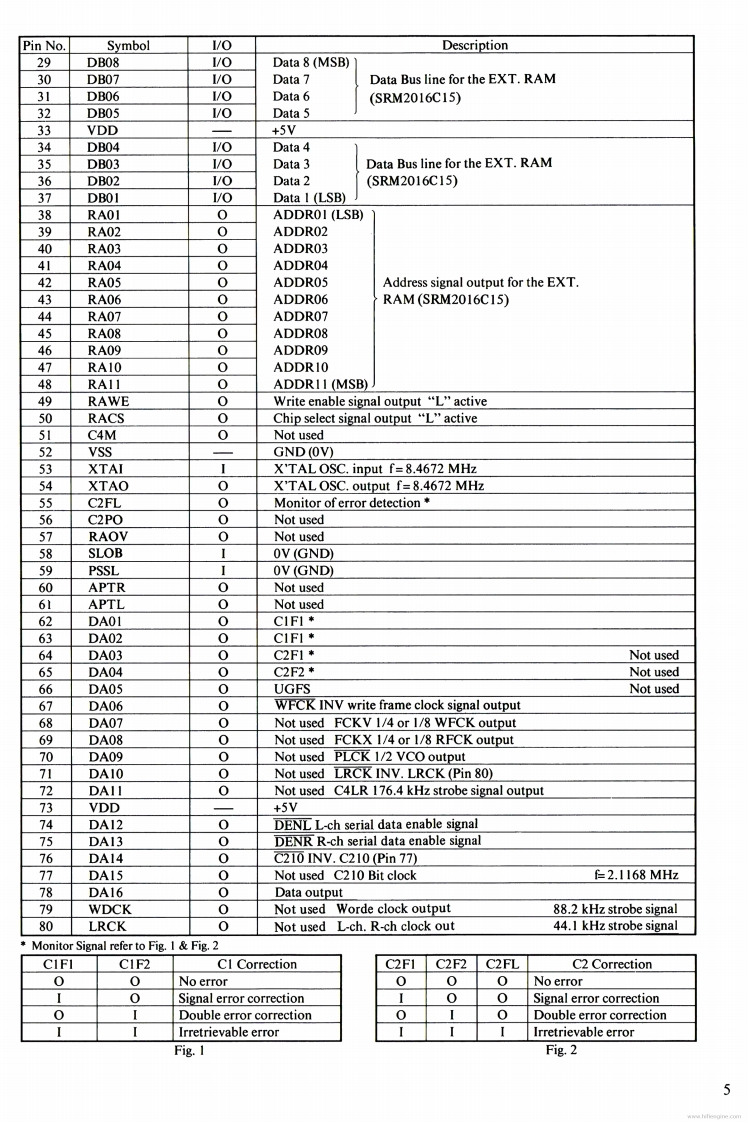

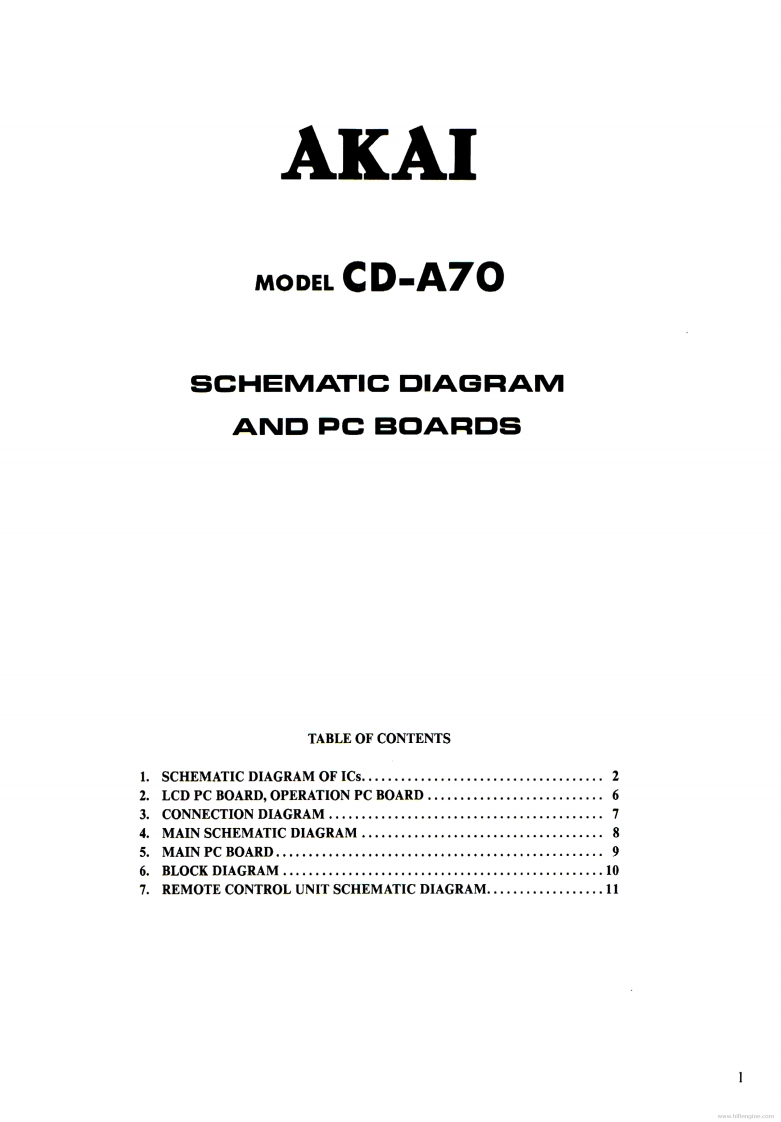

AKAIMODEL CD-A7OSCHEMATIC DIAGRAMAND PC B▣ARDSTABLE OF CONTENTS1.SCHEMATIC DIAGRAM OF ICs......22.LCD PC BOARD,OPERATION PC BOARD...........................63.CONNECTION DIAGRAM.....4.MAIN SCHEMATIC DIAGRAM.....................................5.MAIN PC B0ARD.…06.BLOCK DIAGRAM....…107.REMOTE CONTROL UNIT SCHEMATIC DIAGRAM..................11
