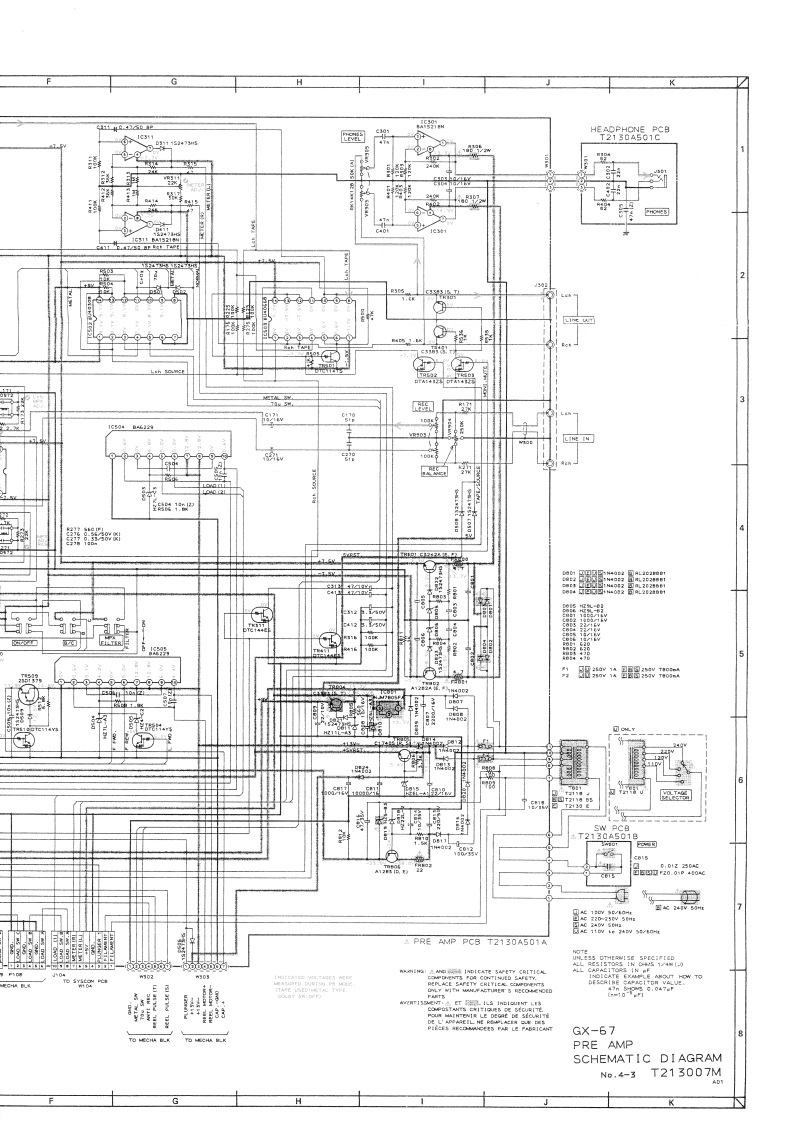

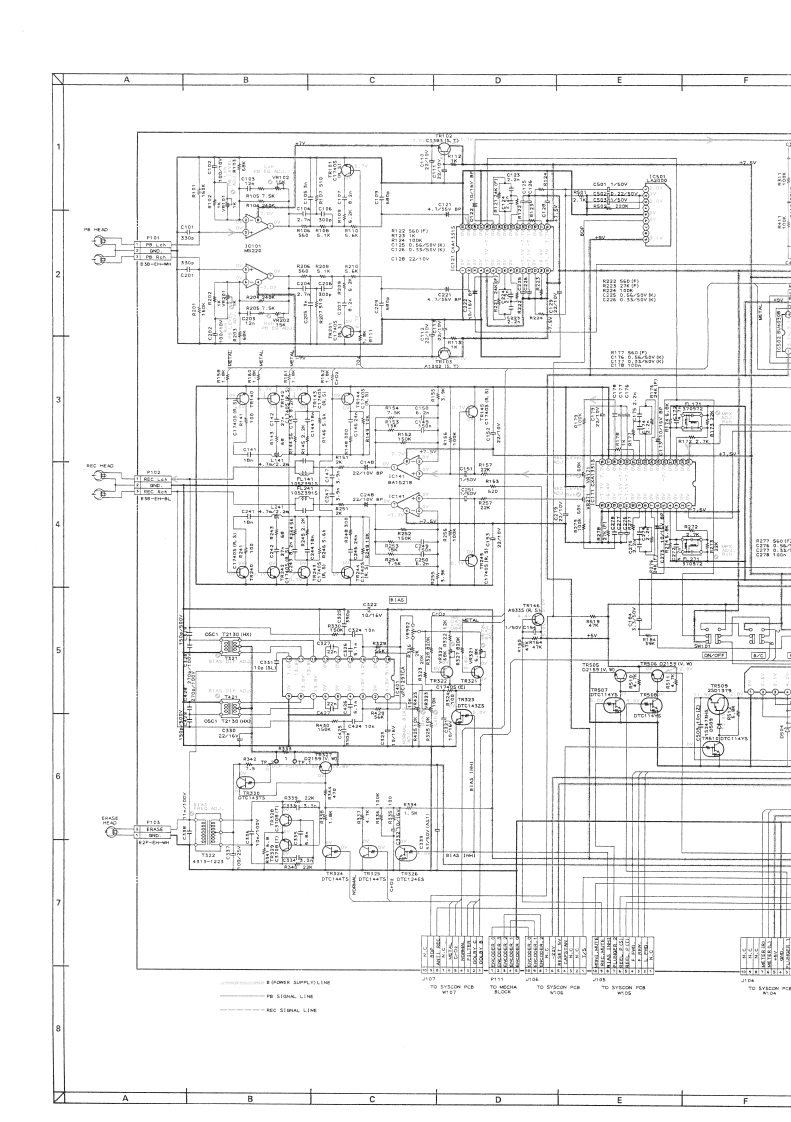

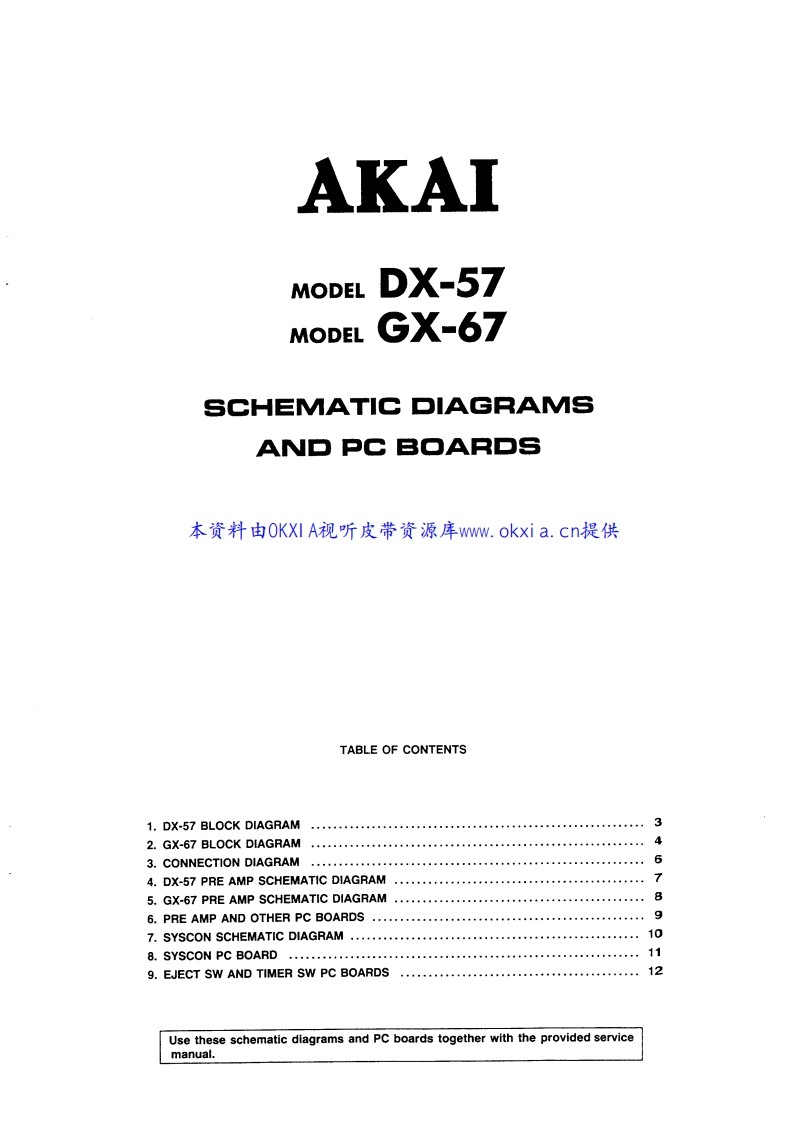

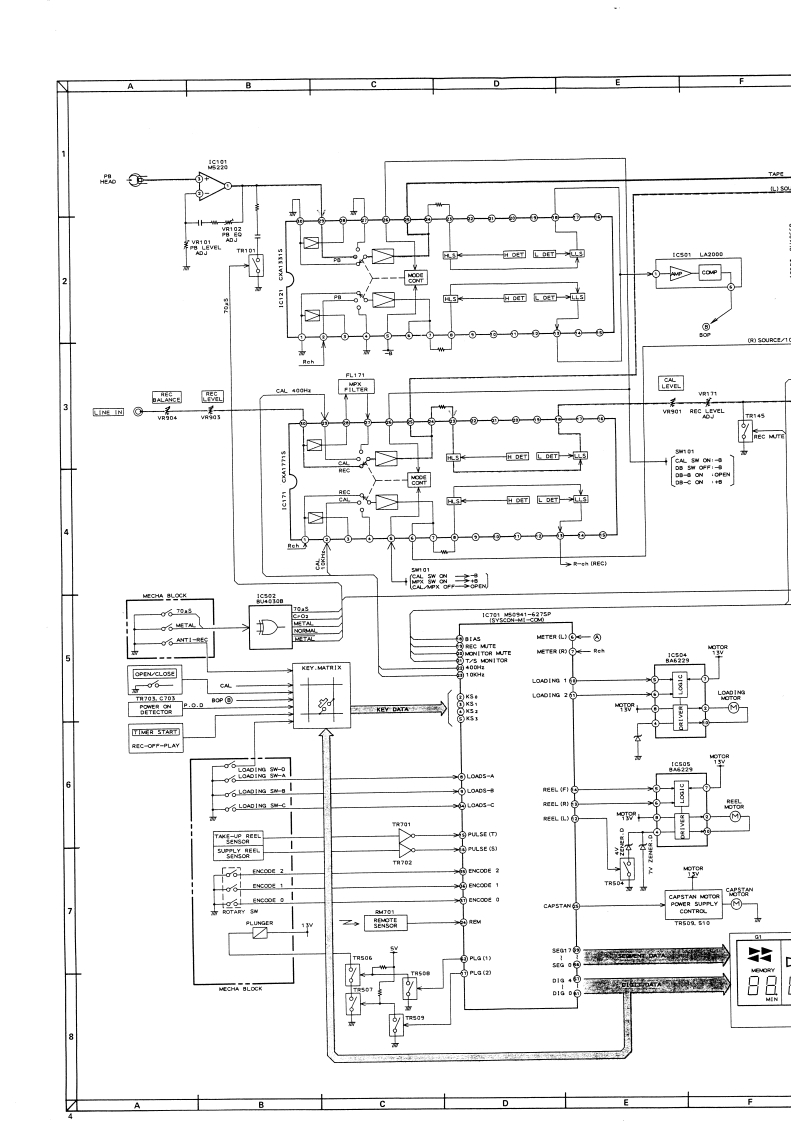

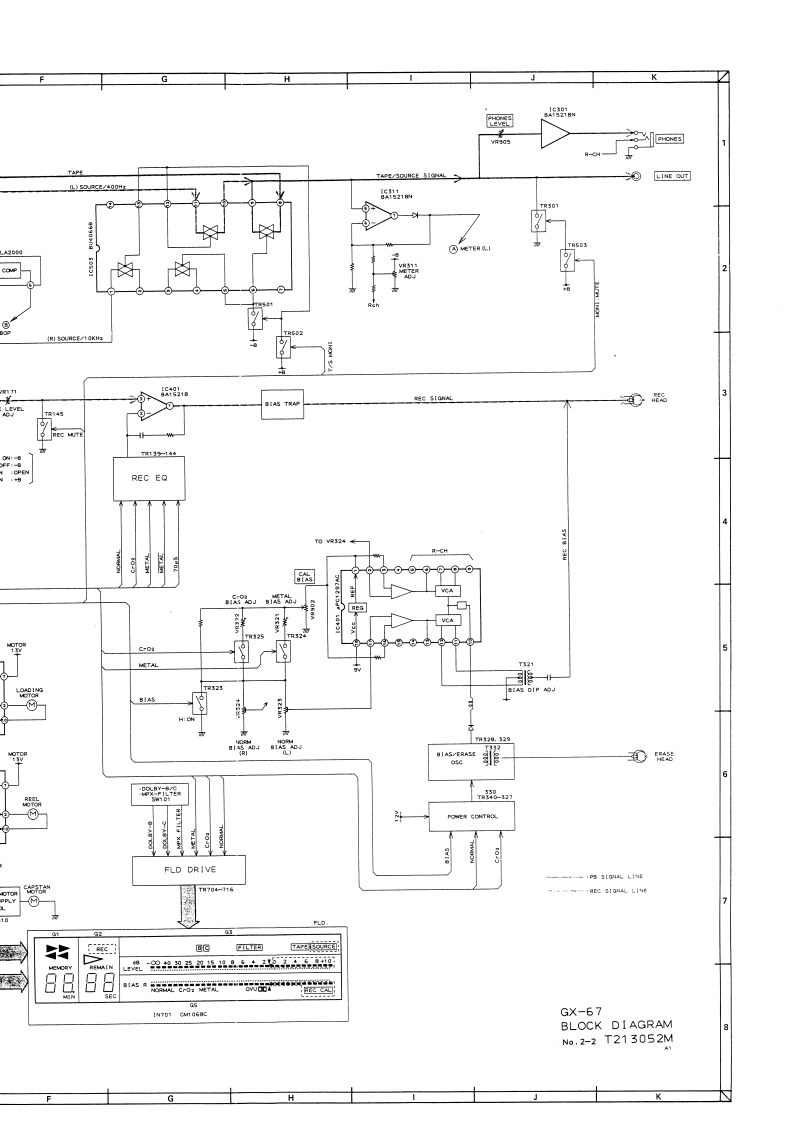

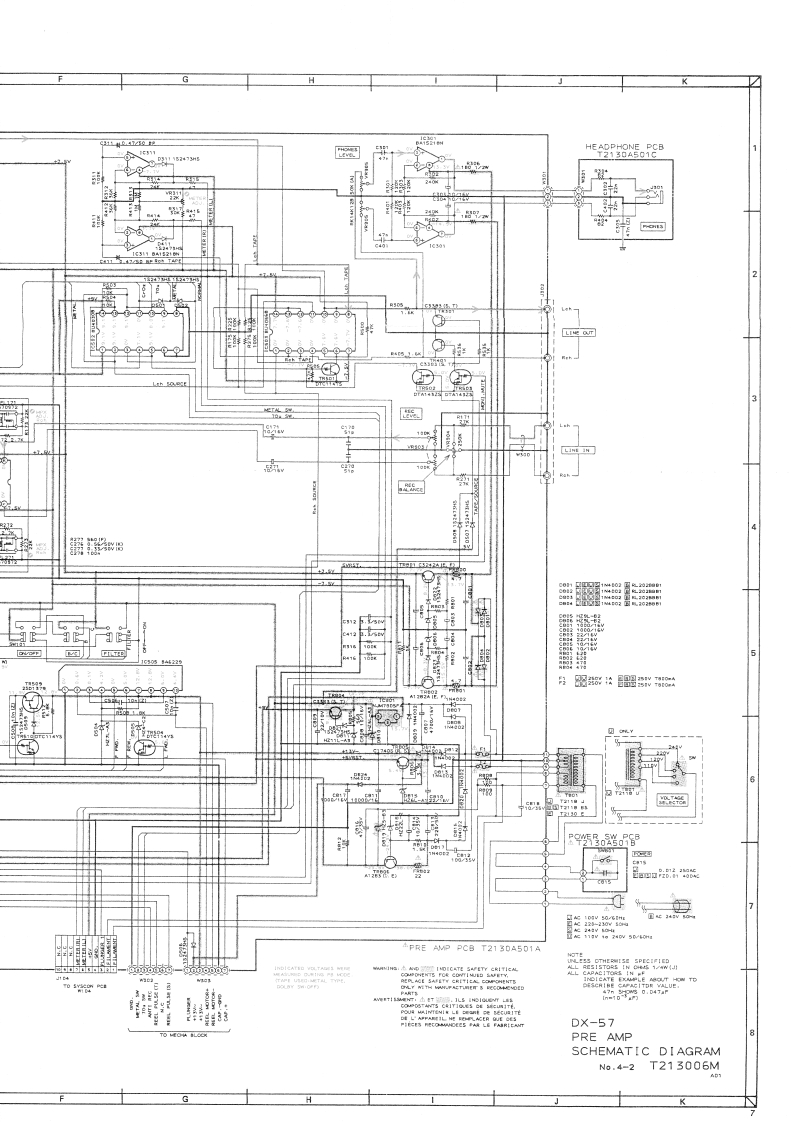

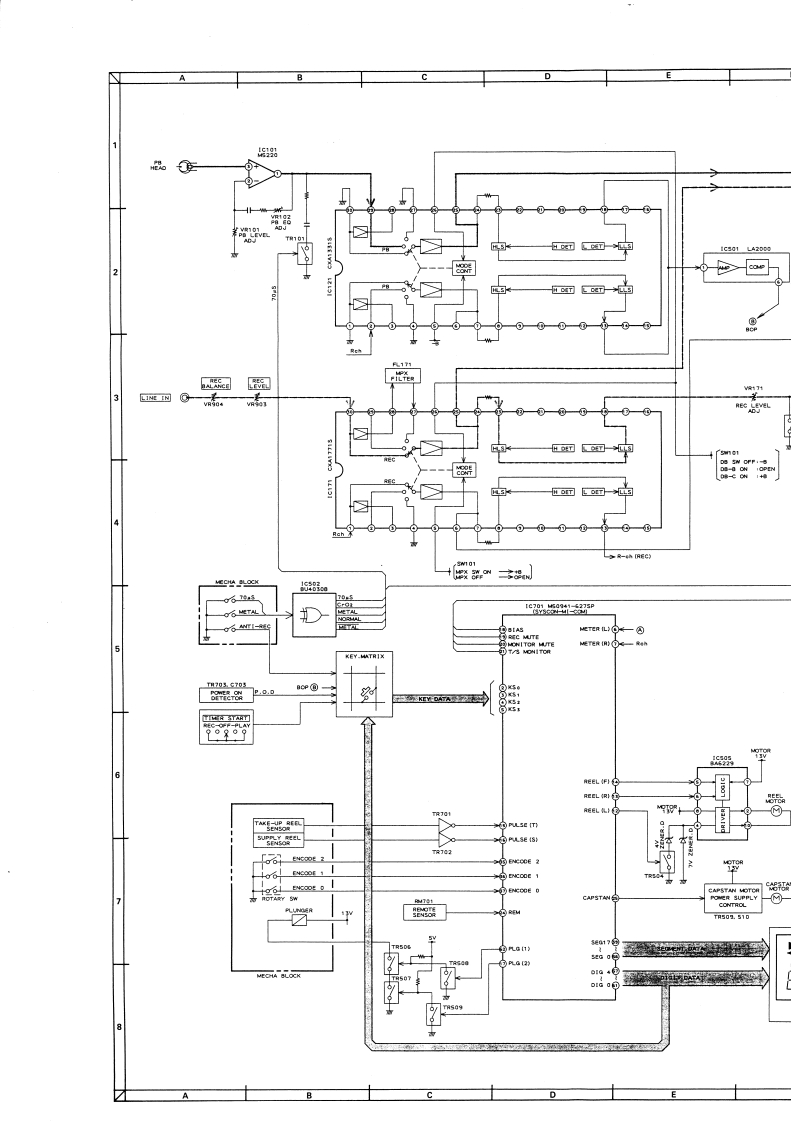

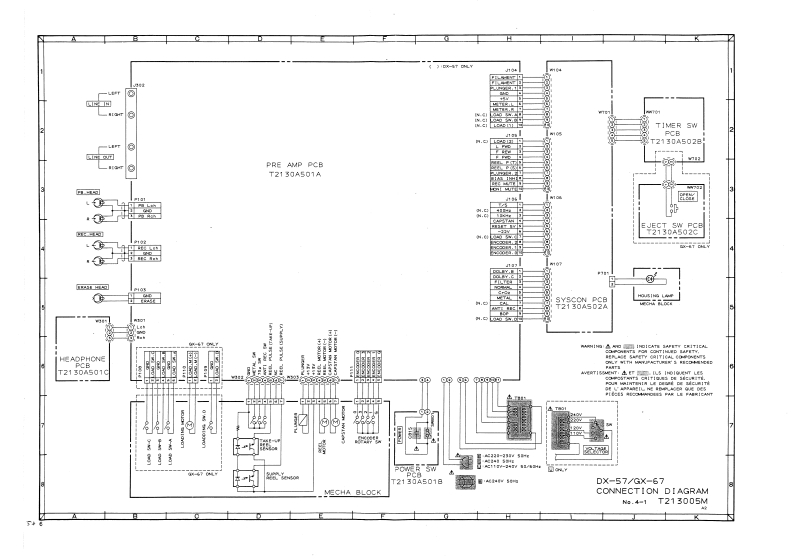

AKAIMODELDX-57MODELGX-67SCHEMATIC DIAGRAMSAND PC BOARDS本资料由OKXI A视听皮带资源库www.okxi a.cn提供TABLE OF CONTENTS1.DX-57 BLOCK DIAGRAM.............................................32.GX-67BLOCK DLAGRAM.....................................43.CONNECTION DIAGRAM.64.DX-57 PRE AMP SCHEMATIC DIAGRAM..........................................75.GX-67 PRE AMP SCHEMATIC DIAGRAM......................................86.PRE AMP AND OTHER PC BOARDS.................................................97.SYSCON SCHEMATIC DIAGRAM...........................108.SYSCON PC BOARD…119.EJECT SW AND TIMER SW PC BOARDS.........12Use these schematic diagrams and PC boards together with the provided servicemanual.
