第1页 / 共12页
第2页 / 共12页
第3页 / 共12页
第4页 / 共12页
第5页 / 共12页
第6页 / 共12页
第7页 / 共12页
第8页 / 共12页
第9页 / 共12页
第10页 / 共12页
试读已结束，还剩2页，您可下载完整版后进行离线阅读
THE END

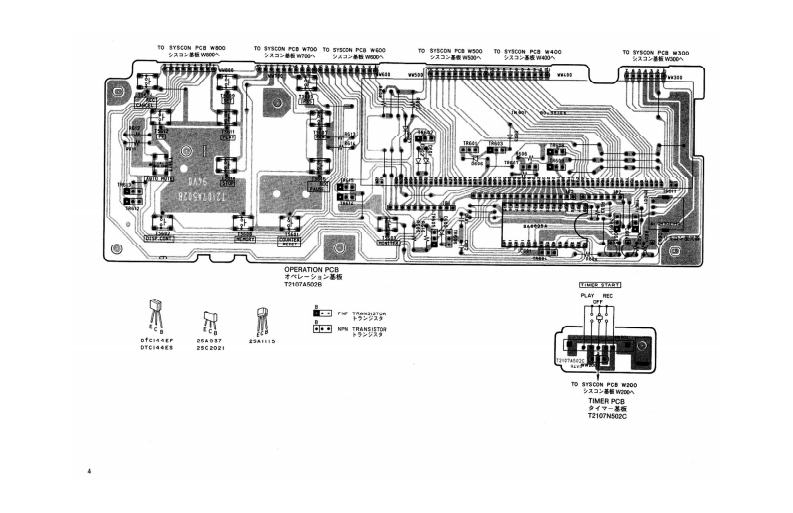

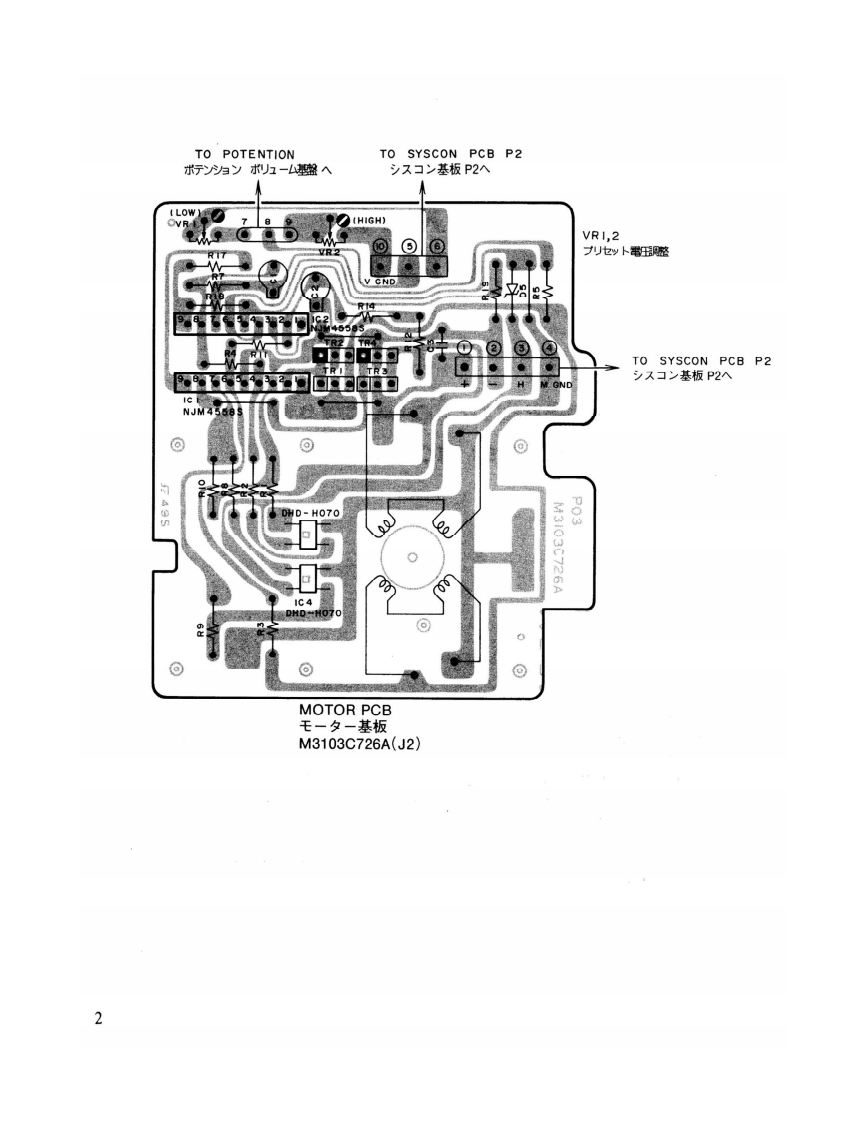

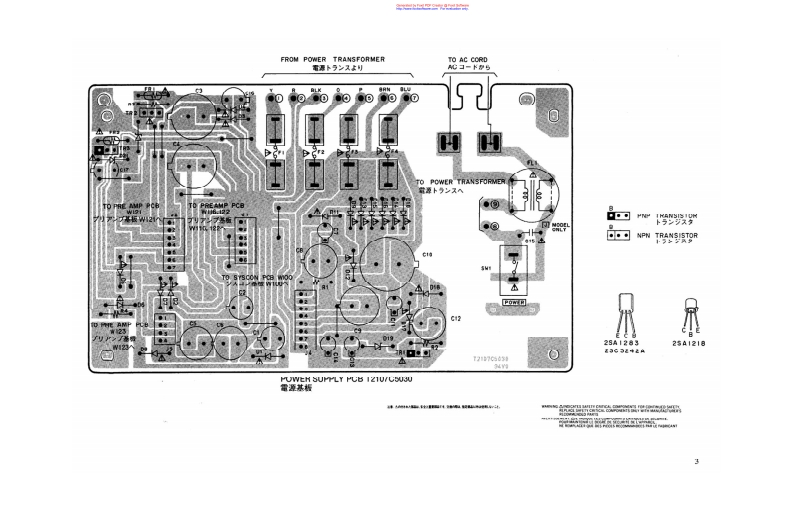

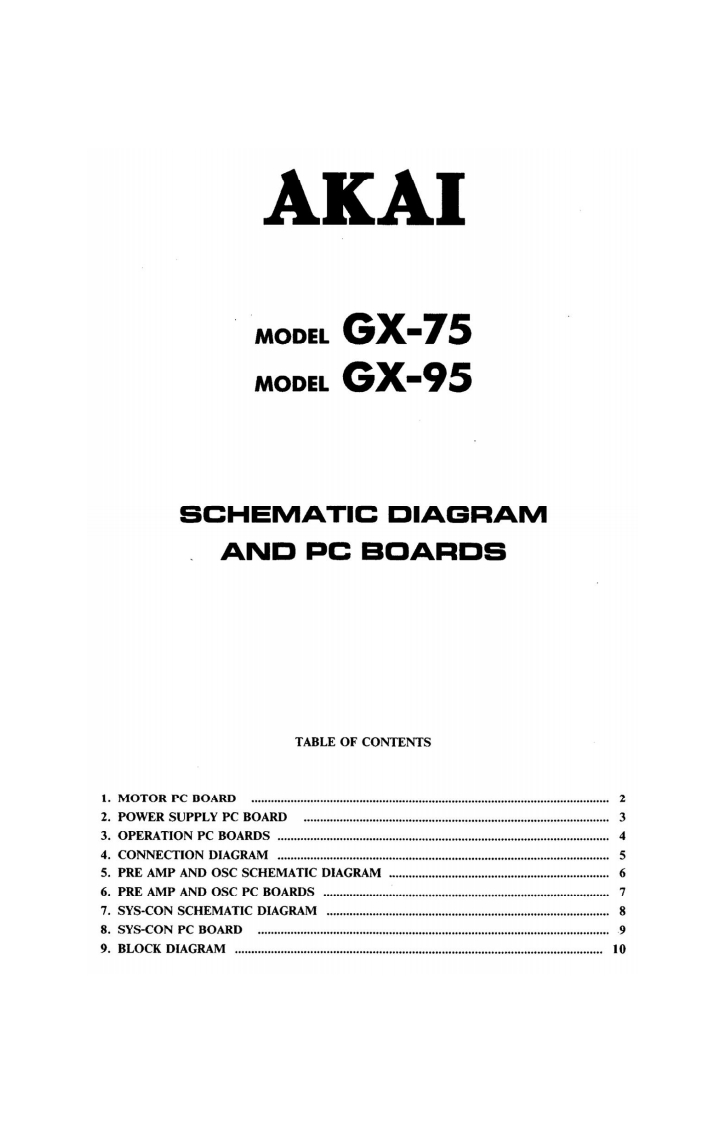

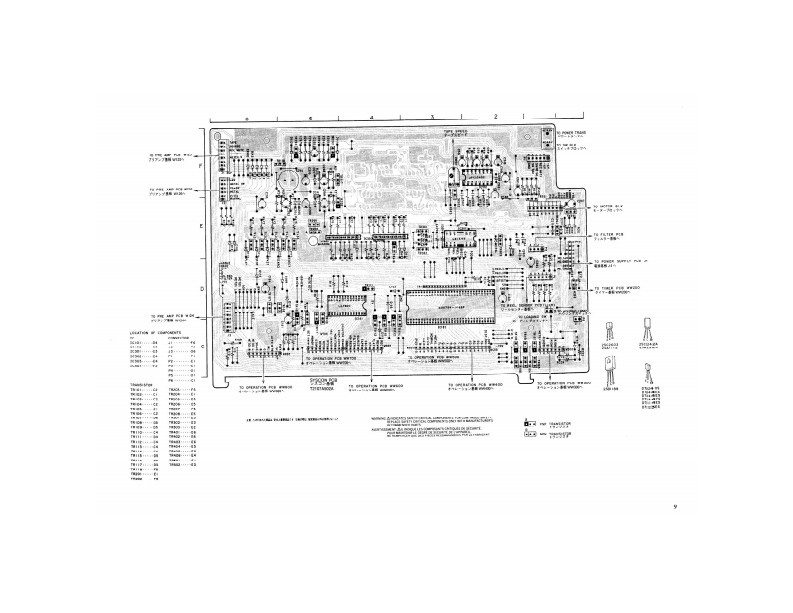

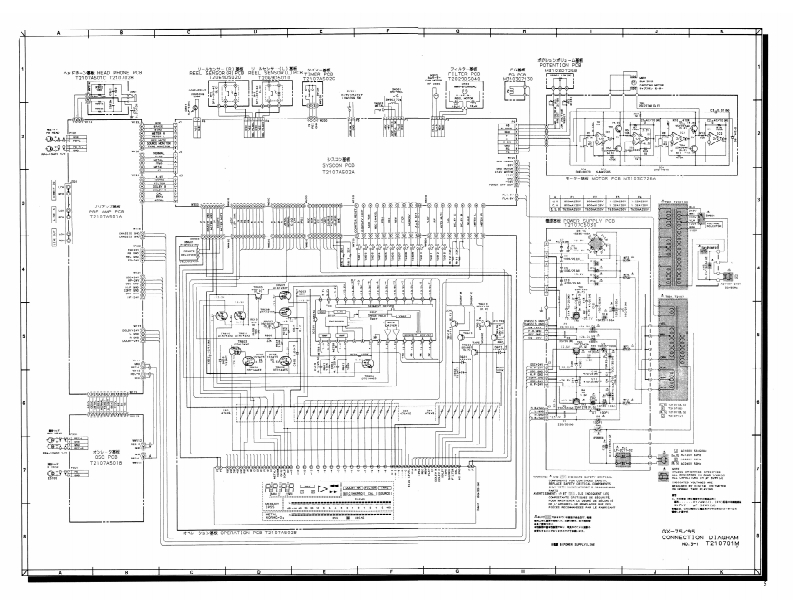

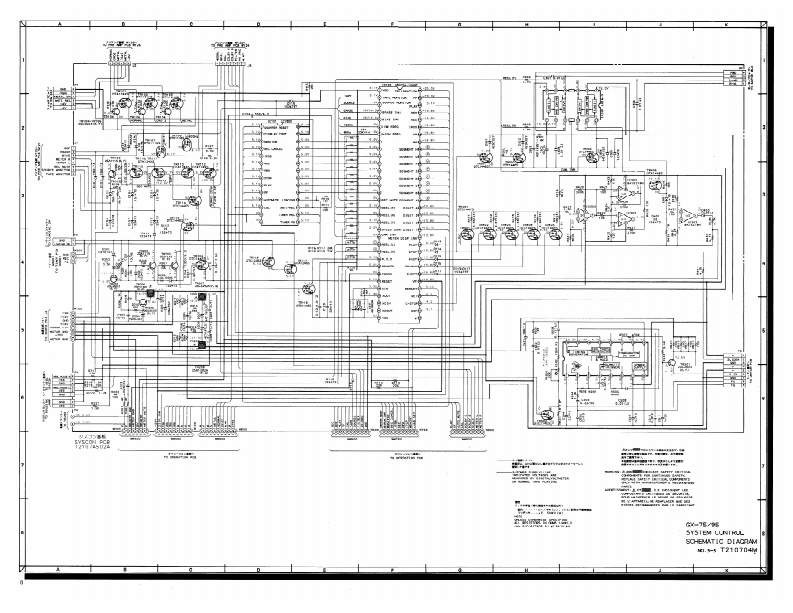

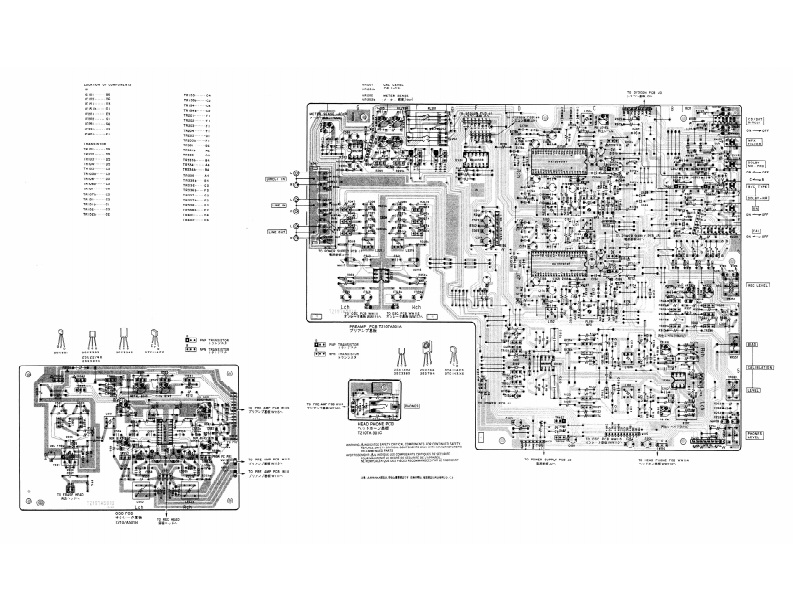

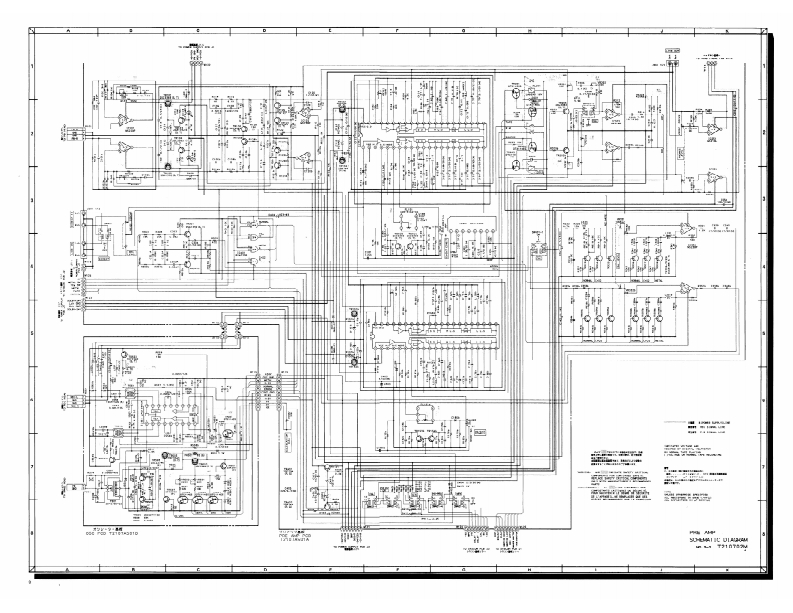

AKAIMODELGX-75MODELGX-95SCHEMATIC DIAGRAMAND PC BOARDSTABLE OF CONTENTS1.MOTOR PC DOARD2.POWER SUPPLY PC BOARD33.OPERATION PC BOARDS44.CONNECTION DIAGRAM .....5.PRE AMP AND OSC SCHEMATIC DIAGRAM6.PRE AMP AND OSC PC BOARDS77.SYS-CON SCHEMATIC DIAGRAM甲8.SYS-CON PC BOARD99.BLOCK DIAGRAM.10
