Midland-Alan_78-_Multi_B_ENG维修说明书手册含电气原理图

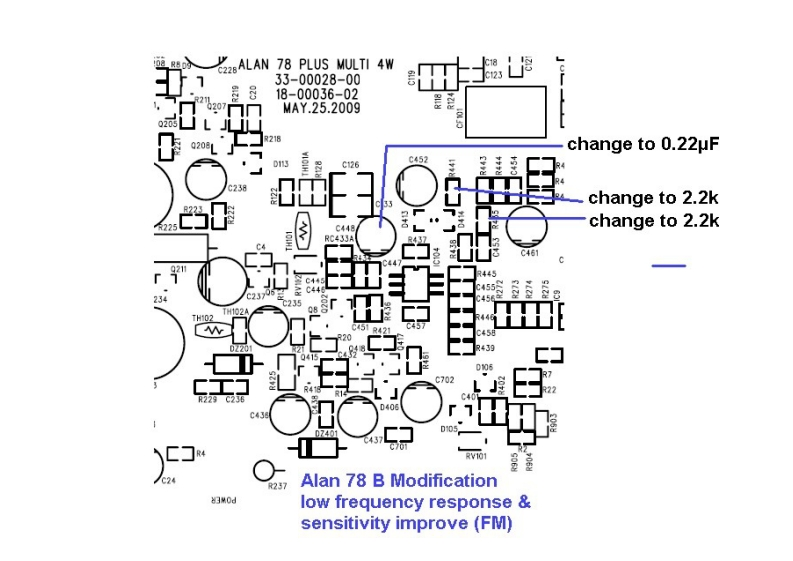

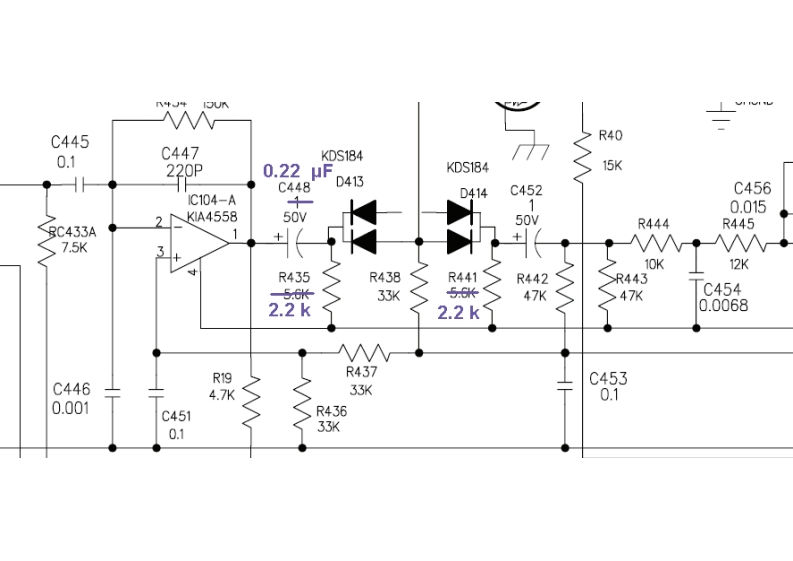

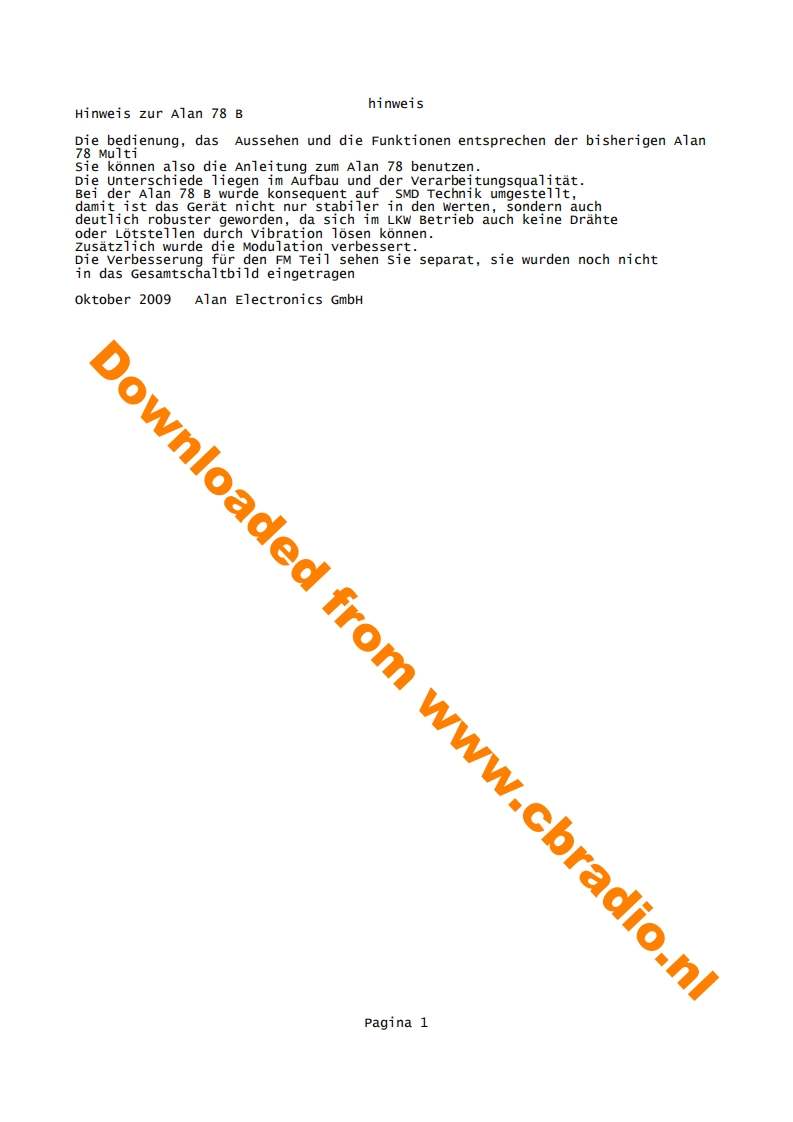

hinweisHinweis zur Alan 78 BDie bedienung,das Aussehen und die Funktionen entsprechen der bisherigen Alan78 Multisie konnen also die Anleitung zum Alan 78 benutzen.Die Unterschiede liegen im Aufbau und der verarbeitungsqualitat.Bei der Alan 78 B wurde konsequent auf SMD Technik umgestellt,damit,ist das Gerat nicht nur stabiler in den werten,sondern auchdeutlich robuster geworden,da sich im LKw Betrieb auch keine Drahteoder Lotstellen durch vibration losen konnen.Zusatzlich wurde die Modulation verbessert.Die verbesserung fur den FM Teil sehen sie separat,sie wurden noch nichtin dasGesamtschaltbild eingetragenoktober 2009Alan Electronics GmbHDownloaded from www.cbradio.nlPagina 1
