第1页 / 共18页
第2页 / 共18页
第3页 / 共18页
第4页 / 共18页
第5页 / 共18页
第6页 / 共18页
第7页 / 共18页
第8页 / 共18页
第9页 / 共18页
第10页 / 共18页
试读已结束，还剩8页，您可下载完整版后进行离线阅读
THE END

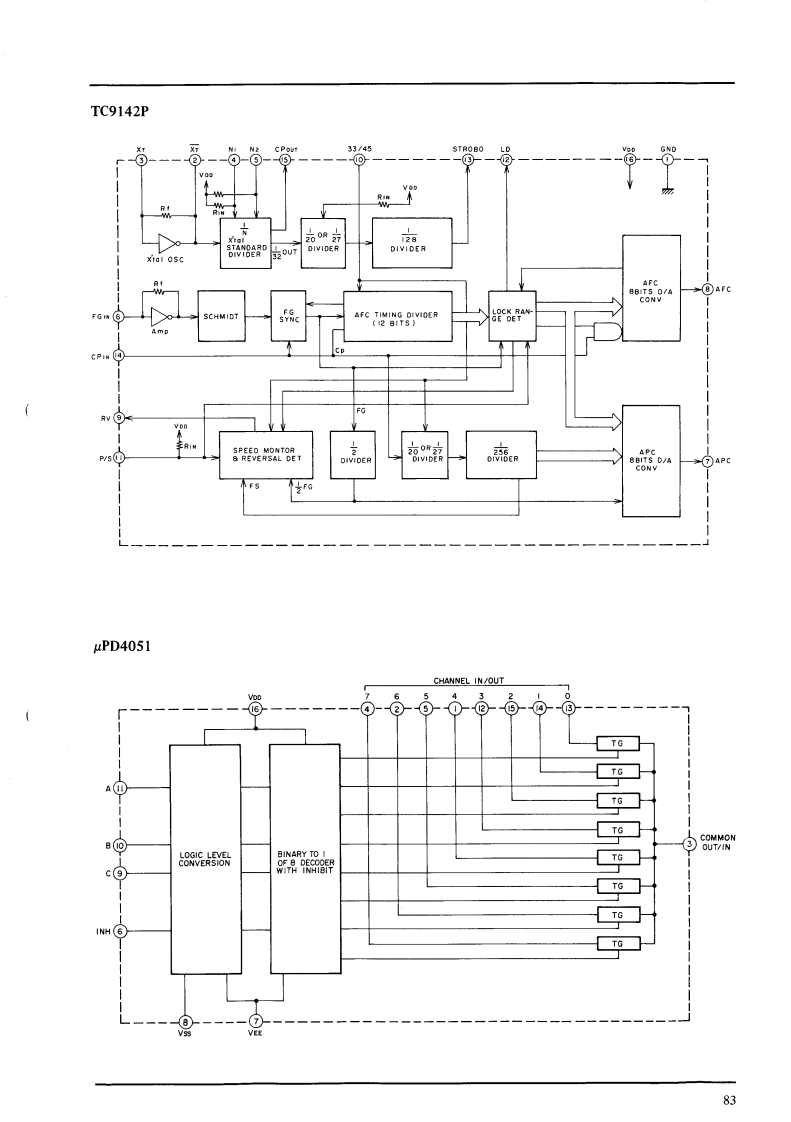

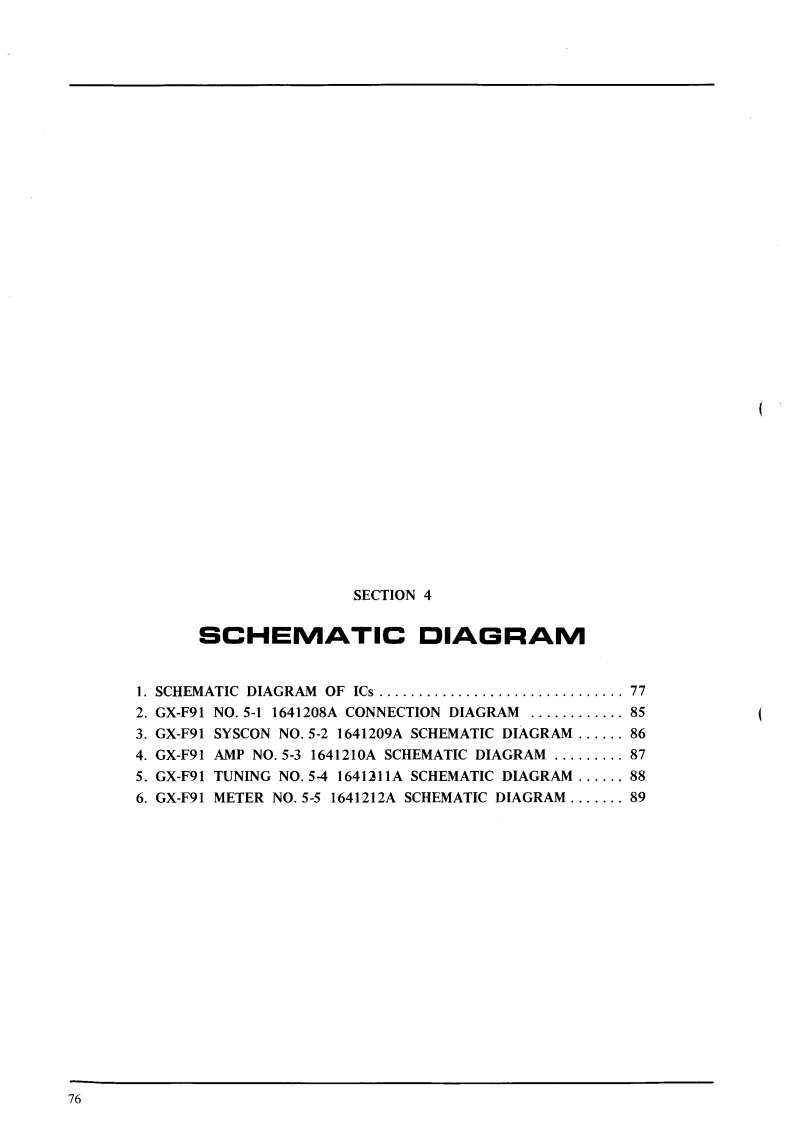

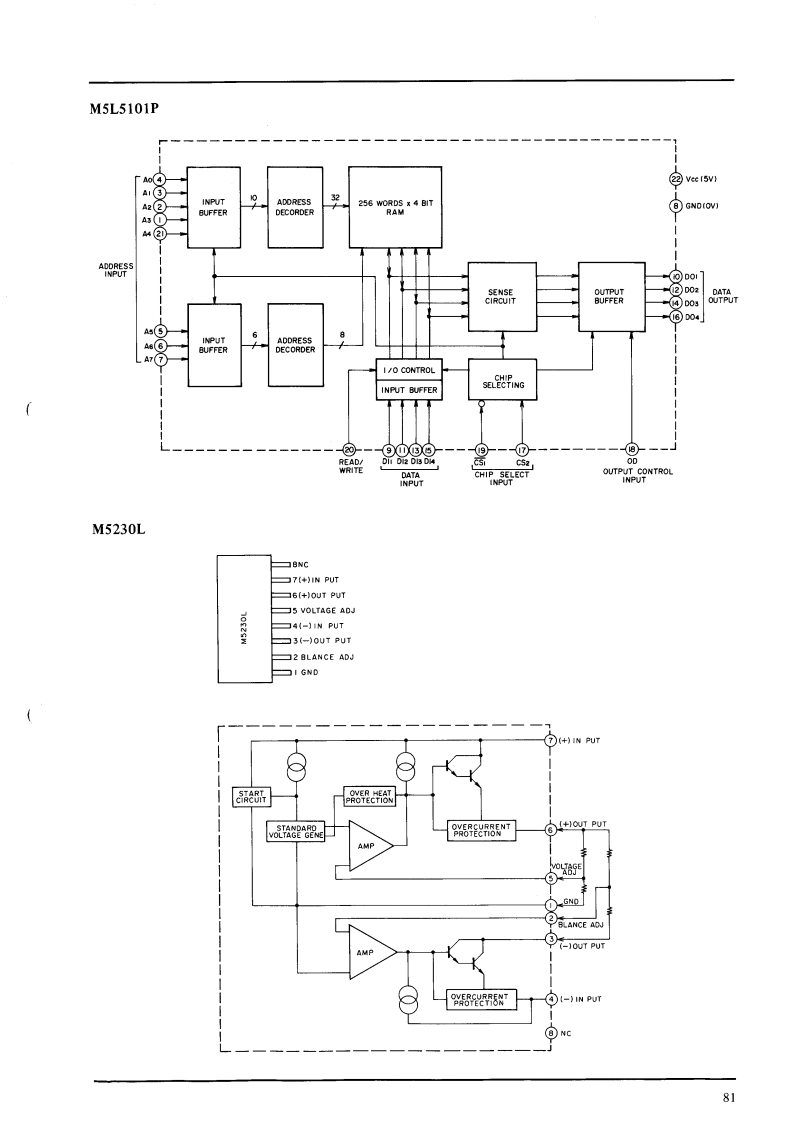

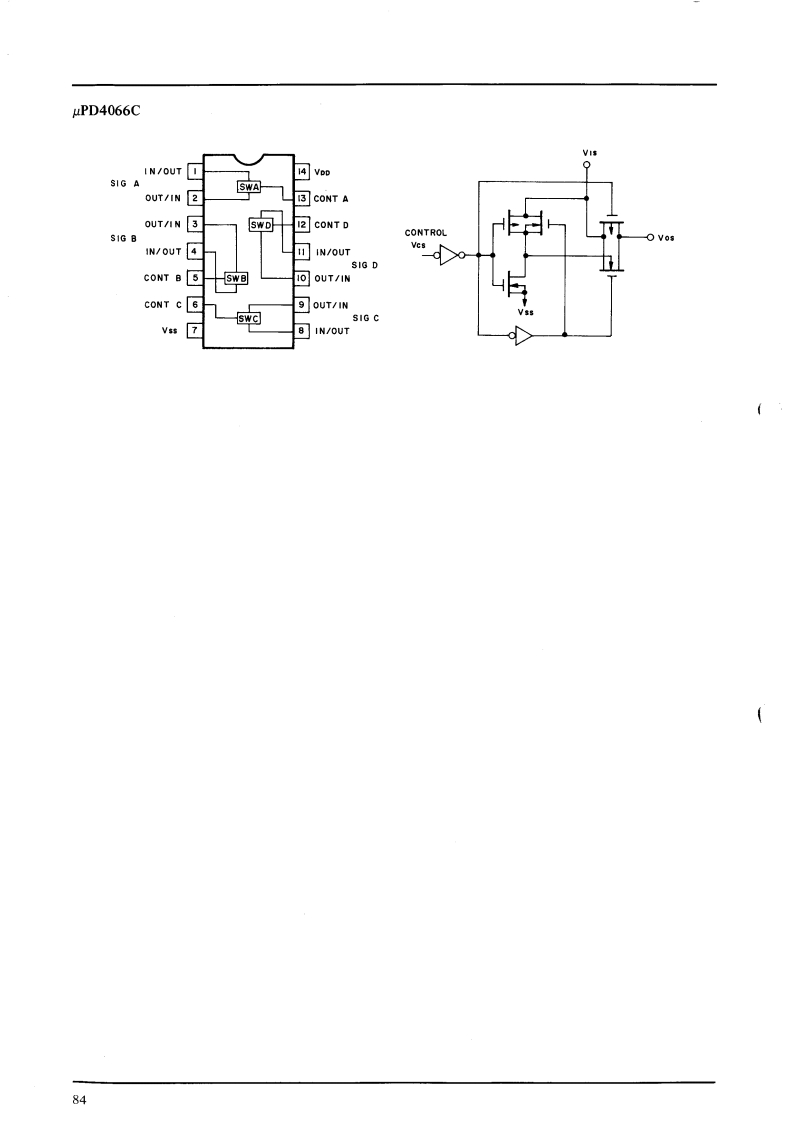

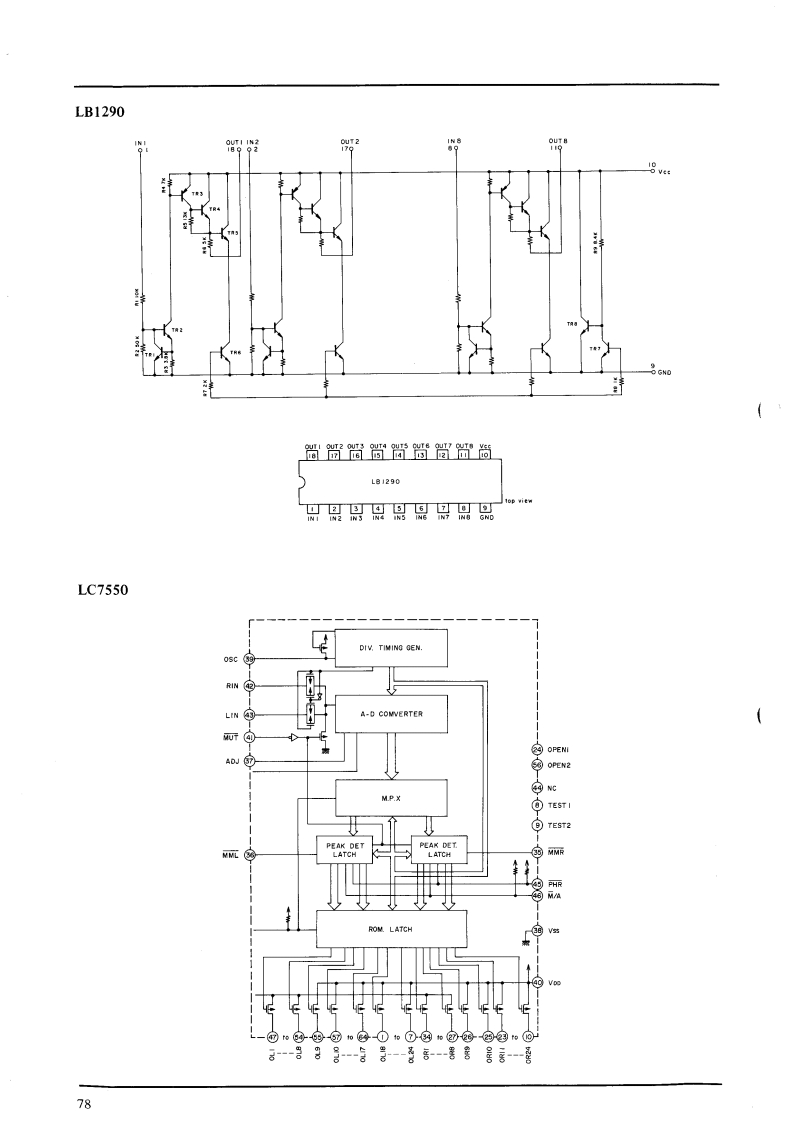

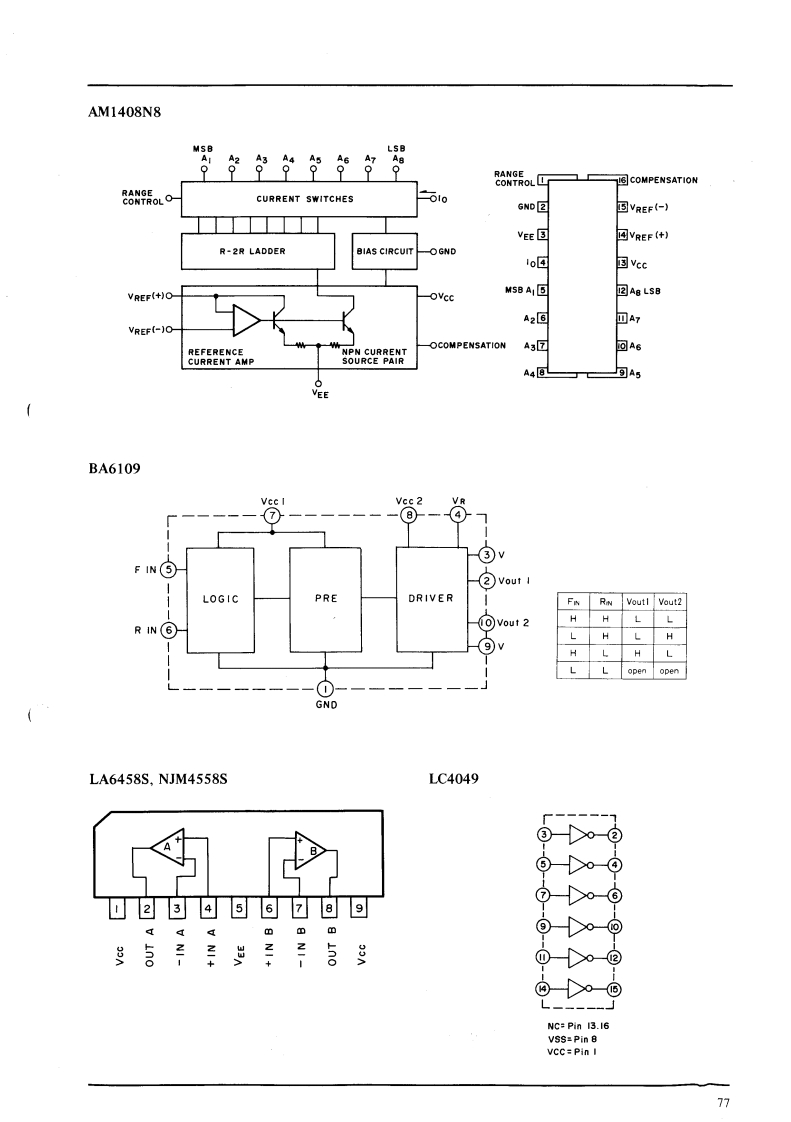

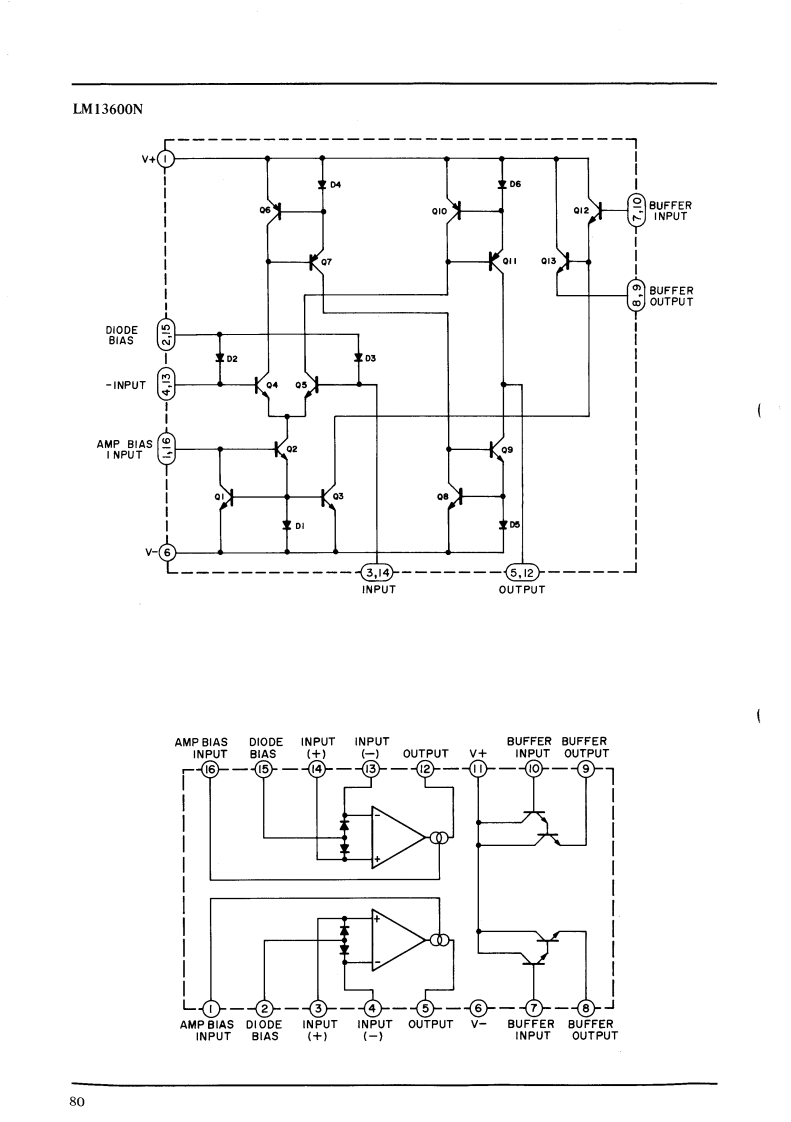

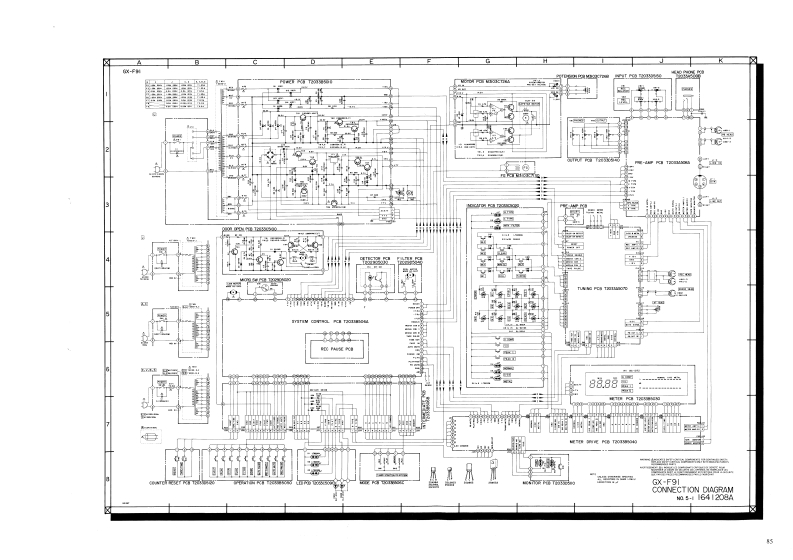

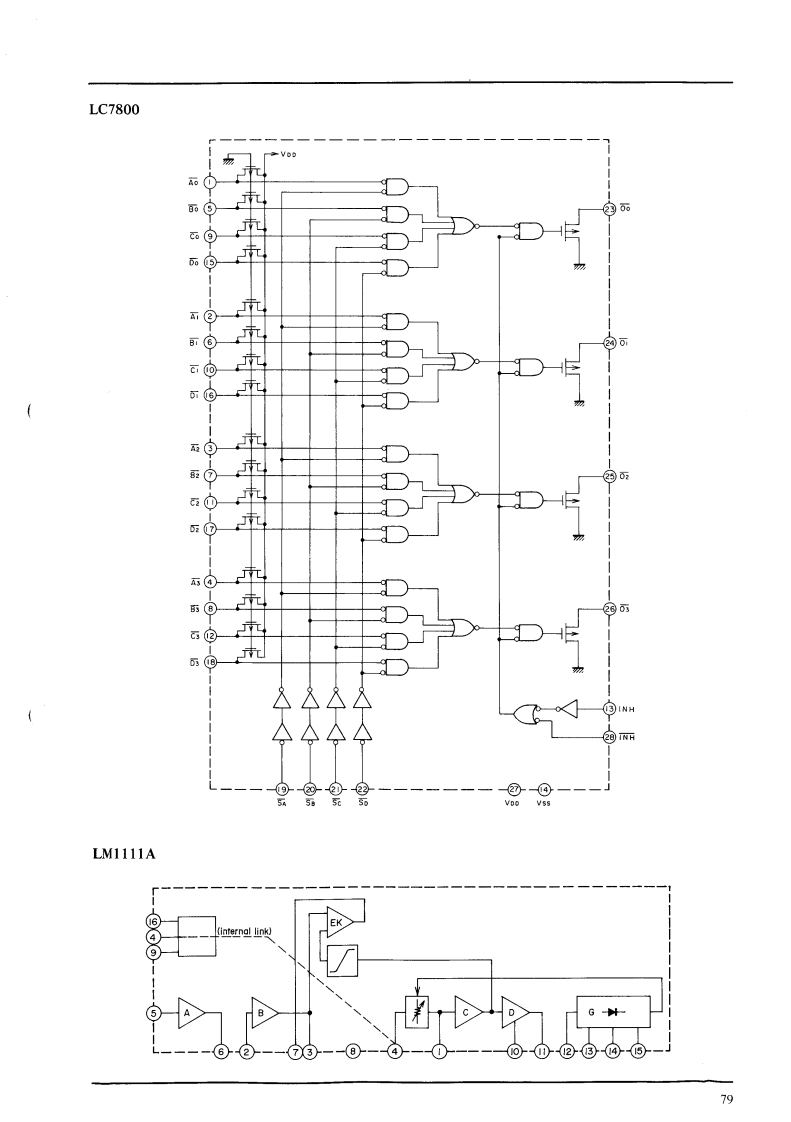

SECTION 4SCHEMATIC DIAGRAM1.SCHEMATIC DIAGRAM OF ICs...............................772.GX-F91N0.5-11641208AC0 NNECTION DIAGRAM.·.·...·.853.GX-F91 SYSCON NO.5-2 1641209A SCHEMATIC DIAGRAM......864.GX-F91 AMP NO.5-3 1641210A SCHEMATIC DIAGRAM.........875.GX-F91 TUNING NO.5-4 1641211A SCHEMATIC DIAGRAM......886.GX-F91 METER NO.5-51641212 A SCHEMATIC DIAGRAM.·.··.8976
