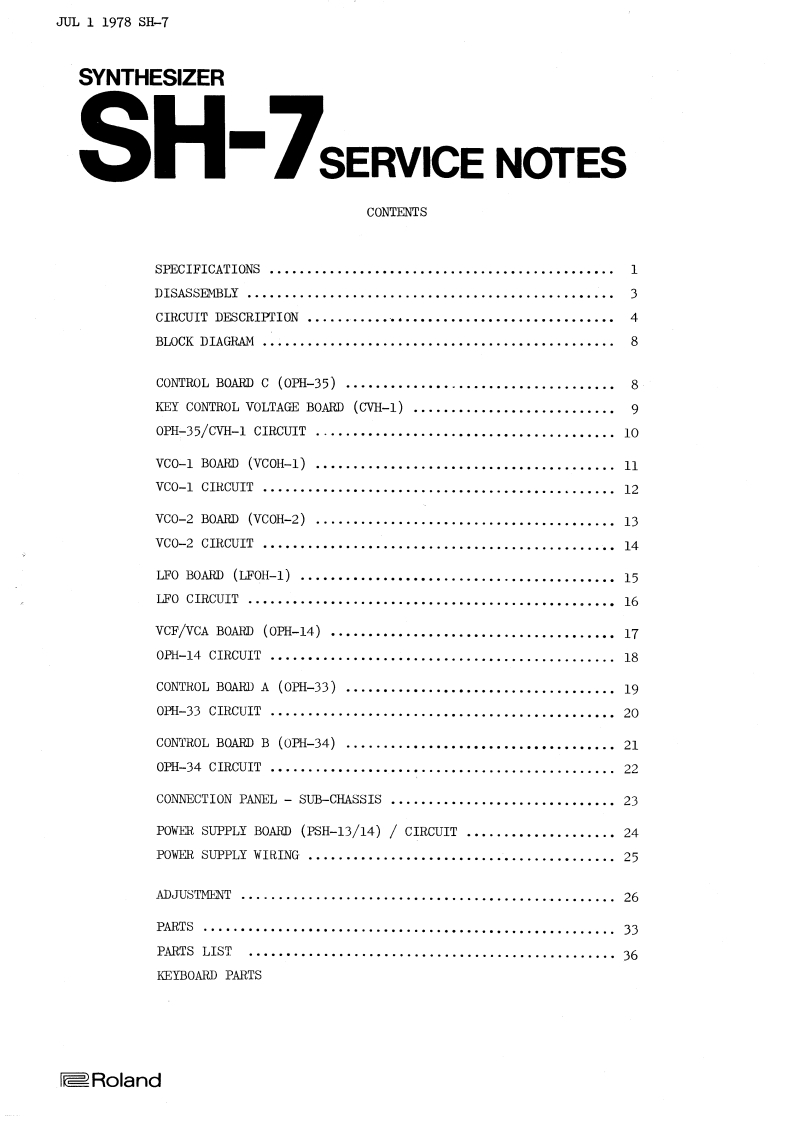

JUL 1 1978 SH-7SYNTHESIZERSH-7SERVICE NOTESCONTENTSSPECIFICATIONS ................1DISASSEMBLY,·.·,··,··3CIRCUIT DESCRIPTION........7BLOCK DIAGRAM··8C0 NTROL B0ARDC(OPH-35)·.·.·KEY CONTROL VOLTAGE BOARD (CVH-1)...........................9OPH-35/CVH-1 CIRCUIT .......10VC0-1B0AD(VC0H-1)...11VC0-1 CIRCUIT.··。12VC0-2B0ARD(VCOH-2)·.·.13VC0-2 CIRCUIT..··。14LFO BOARD(LFOH-1)·.·.。15LFO CIRCUIT.·。16VCF/VCA BOARD (OPH-14)170PH-14 CIRCUIT.·18CONTROL BOARD A (OPH-33)19OPH-33 CIRCUIT···20CONTROL BOARD B (OPH-34)..210PH-34 CIRCUIT……22CONNECTION PANEL-SUB-CHASSIS·..··23POWER SUPPLY BOARD (PSH-13/14)/CIRCUIT ...................24POWER SUPPLY WIRING··25ADJUSTMENT26PA哈·。···。*，，，，，，，，，，。，33PARTS LIST36KEYBOARD PARTSRoland
