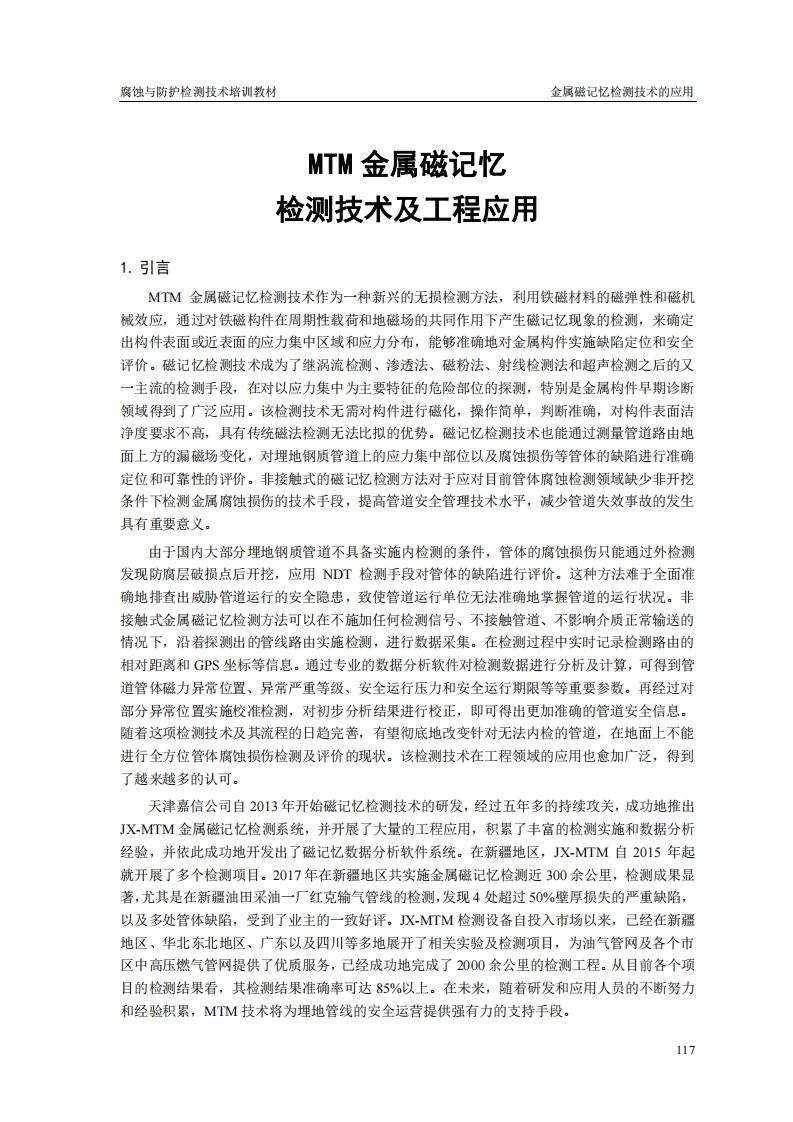

MTM技术及工程应用

腐蚀与防护检测技术培训教材金属磁记忆检测技术的应用MTM金属磁记忆检测技术及工程应用1.引言MTM金属磁记忆检测技术作为一种新兴的无损检测方法，利用铁磁材料的磁弹性和磁机械效应，通过对铁磁构件在周期性载荷和地磁场的共同作用下产生磁记忆现象的检测，来确定出构件表面或近表面的应力集中区域和应力分布，能够准确地对金属构件实施缺陷定位和安全评价。磁记忆检测技术成为了继涡流检测、渗透法、磁粉法、射线检测法和超声检测之后的又一主流的检测手段，在对以应力集中为主要特征的危险部位的探测，特别是金属构件早期诊断领域得到了广泛应用。该检测技术无需对构件进行磁化，操作简单，判断准确，对构件表面洁净度要求不高，具有传统磁法检测无法比拟的优势。磁记忆检测技术也能通过测量管道路由地面上方的漏磁场变化，对埋地钢质管道上的应力集中部位以及腐蚀损伤等管体的缺陷进行准确定位和可靠性的评价。非接触式的磁记忆检测方法对于应对目前管体腐蚀检测领域缺少非开挖条件下检测金属腐蚀损伤的技术手段，提高管道安全管理技术水平，减少管道失效事故的发生具有重要意义。由于国内大部分埋地钢质管道不具备实施内检测的条件，管体的腐蚀损伤只能通过外检测发现防腐层破损点后开挖，应用NDT检测手段对管体的缺陷进行评价。这种方法难于全面准确地排查出威胁管道运行的安全隐患，致使管道运行单位无法准确地掌握管道的运行状况。非接触式金属磁记忆检测方法可以在不施加任何检测信号、不接触管道、不影响介质正常输送的情况下，沿着探测出的管线路由实施检测，进行数据采集。在检测过程中实时记录检测路由的相对距离和GPS坐标等信息。通过专业的数据分析软件对检测数据进行分析及计算，可得到管道管体磁力异常位置、异常严重等级、安全运行压力和安全运行期限等等重要参数。再经过对部分异常位置实施校准检测，对初步分析结果进行校正，即可得出更加准确的管道安全信息。随着这项检测技术及其流程的日趋完善，有望彻底地改变针对无法内检的管道，在地面上不能进行全方位管体腐蚀损伤检测及评价的现状。该检测技术在工程领域的应用也愈加广泛，得到了越来越多的认可。天津嘉信公司自2013年开始磁记忆检测技术的研发，经过五年多的持续攻关，成功地推出JX-MTM金属磁记忆检测系统，并开展了大量的工程应用，积累了丰富的检测实施和数据分析经验，并依此成功地开发出了磁记忆数据分析软件系统。在新疆地区，JX-MTM自2015年起就开展了多个检测项目。2017年在新疆地区共实施金属磁记忆检测近300余公里，检测成果显著，尤其是在新疆油田采油一厂红克输气管线的检测，发现4处超过50%壁厚损失的严重缺陷，以及多处管体缺陷，受到了业主的一致好评。X-MTM检测设备自投入市场以来，已经在新疆地区、华北东北地区、广东以及四川等多地展开了相关实验及检测项目，为油气管网及各个市区中高压燃气管网提供了优质服务，已经成功地完成了2000余公里的检测工程。从目前各个项目的检测结果看，其检测结果准确率可达85%以上。在未来，随着研发和应用人员的不断努力和经验积累，MTM技术将为埋地管线的安全运营提供强有力的支持手段。117
