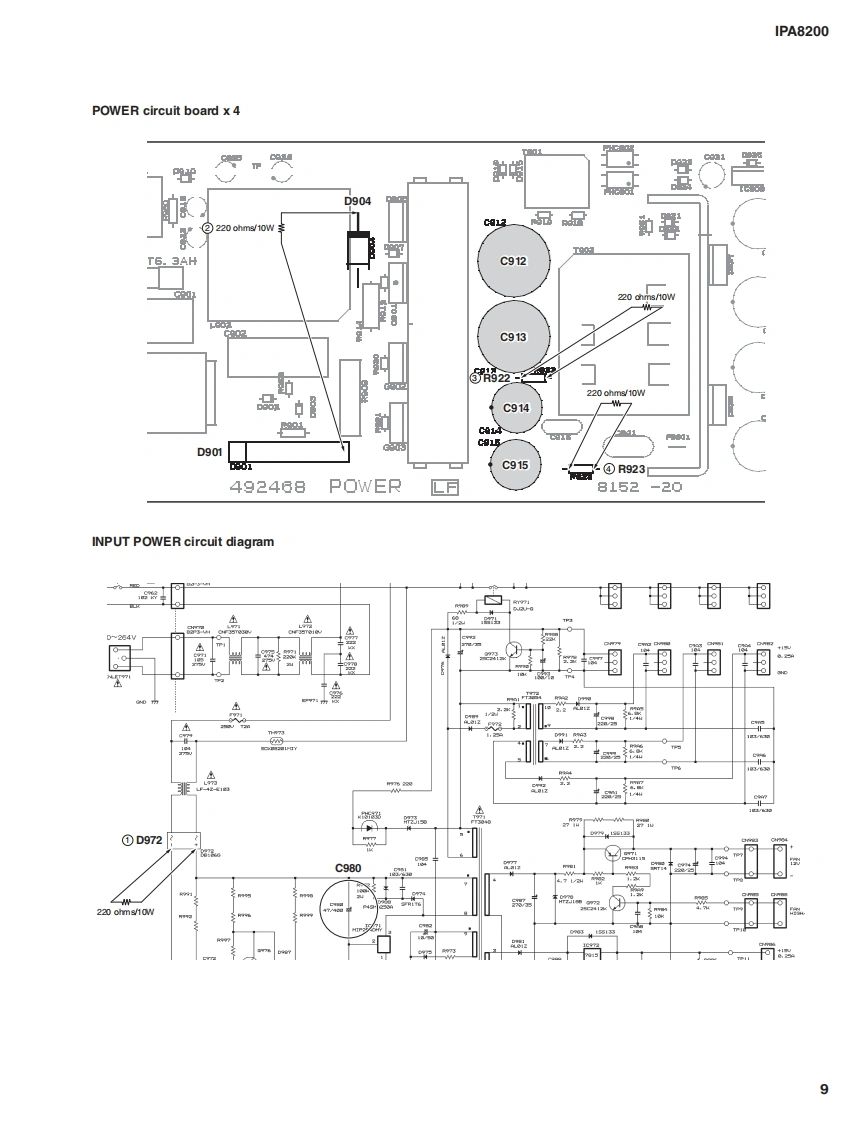

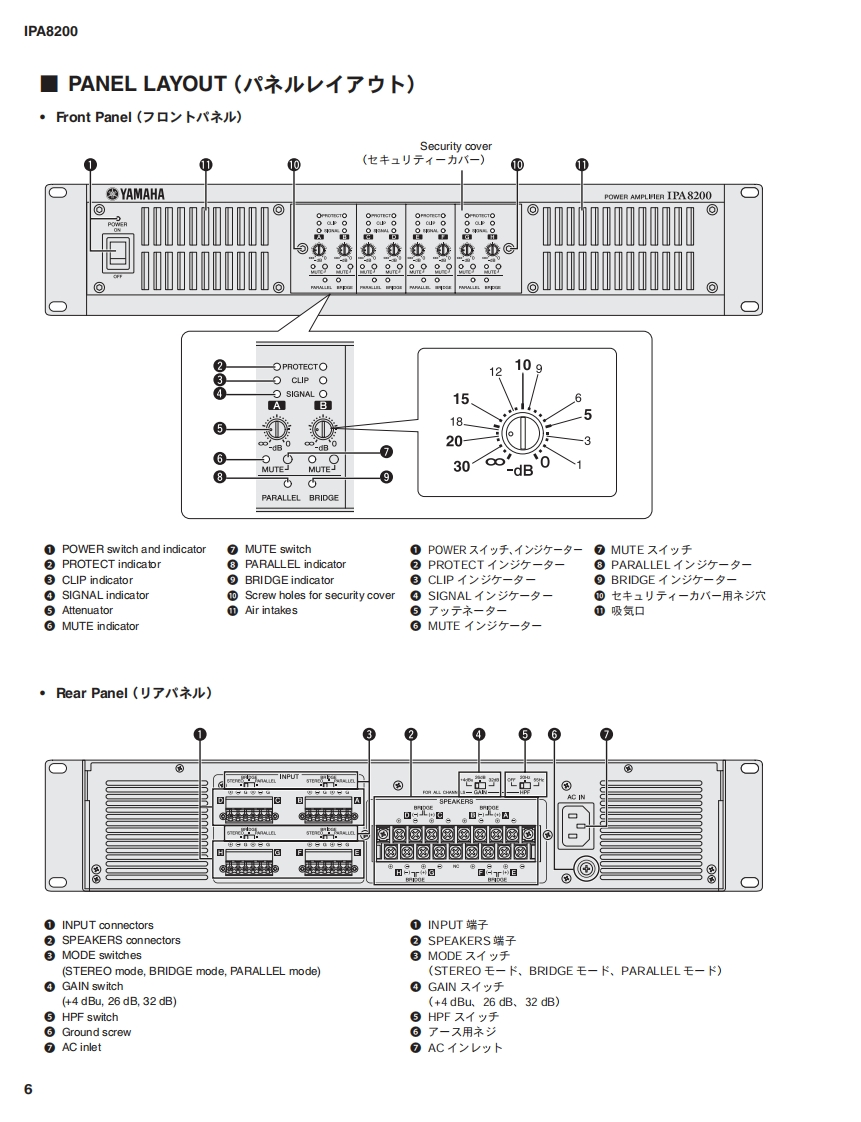

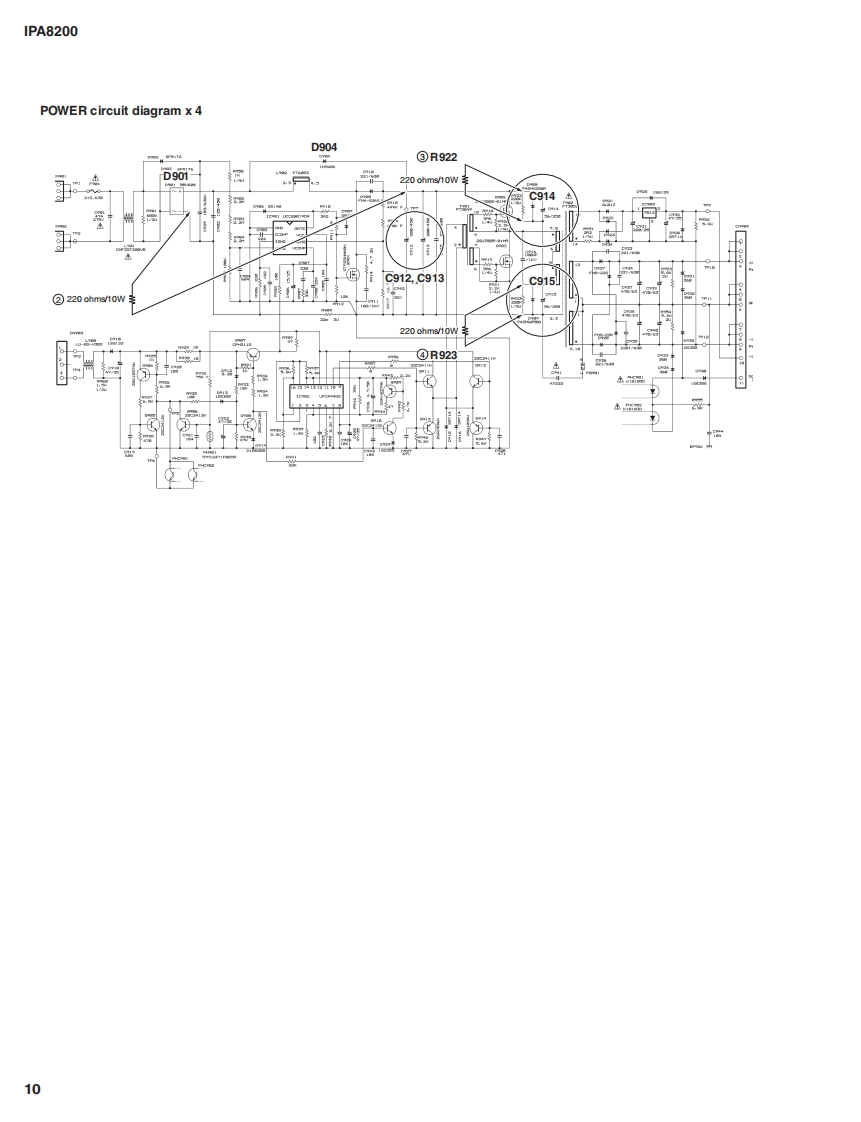

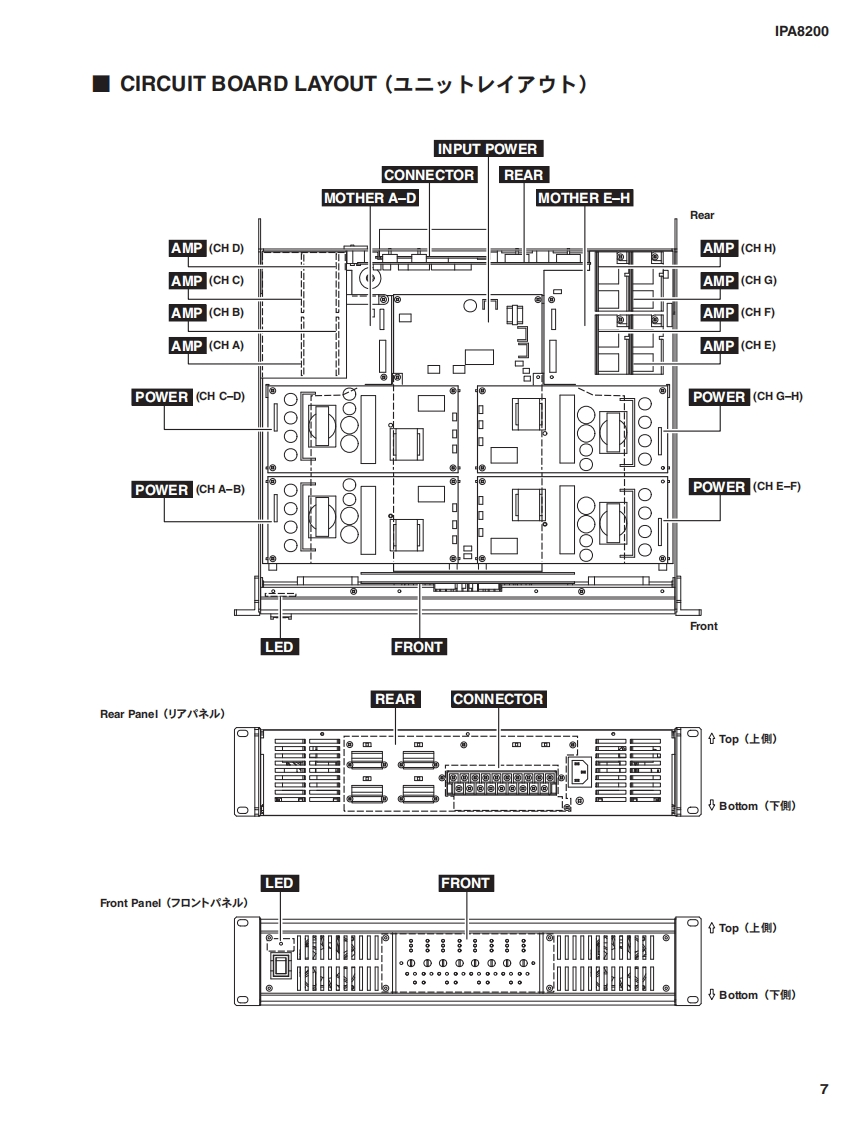

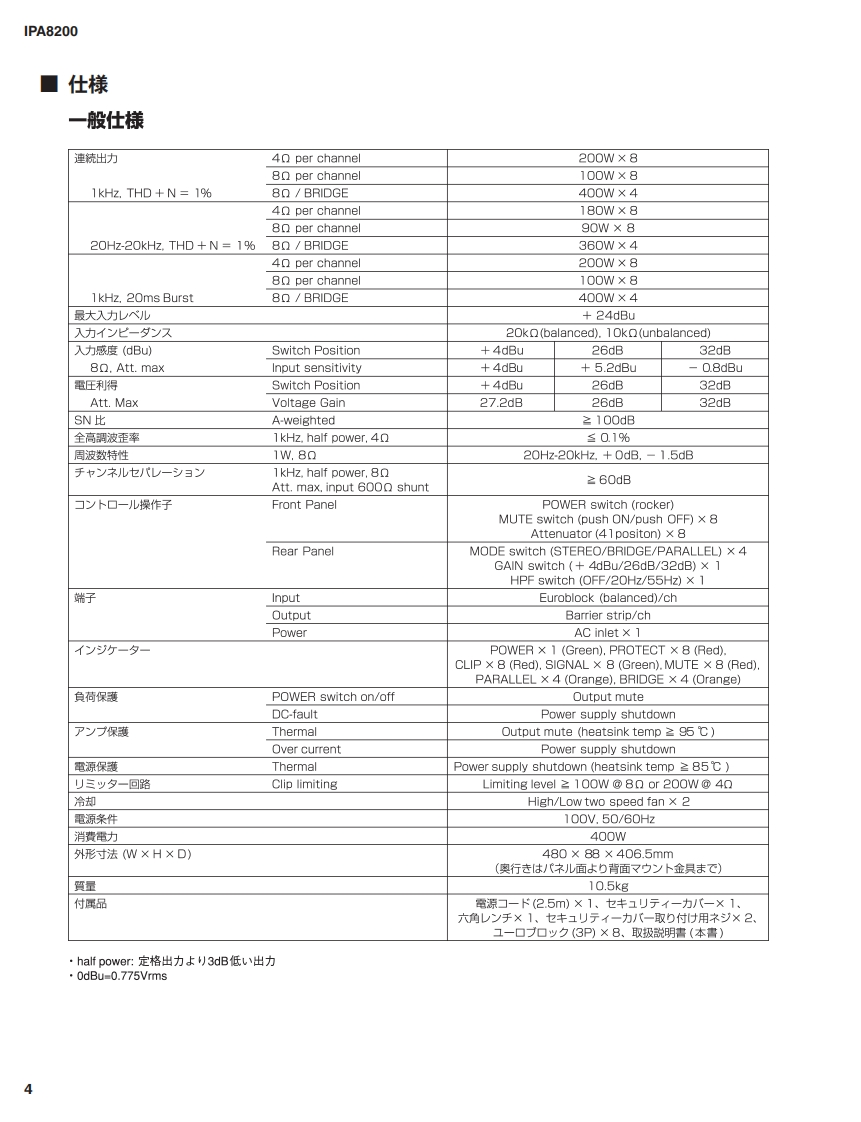

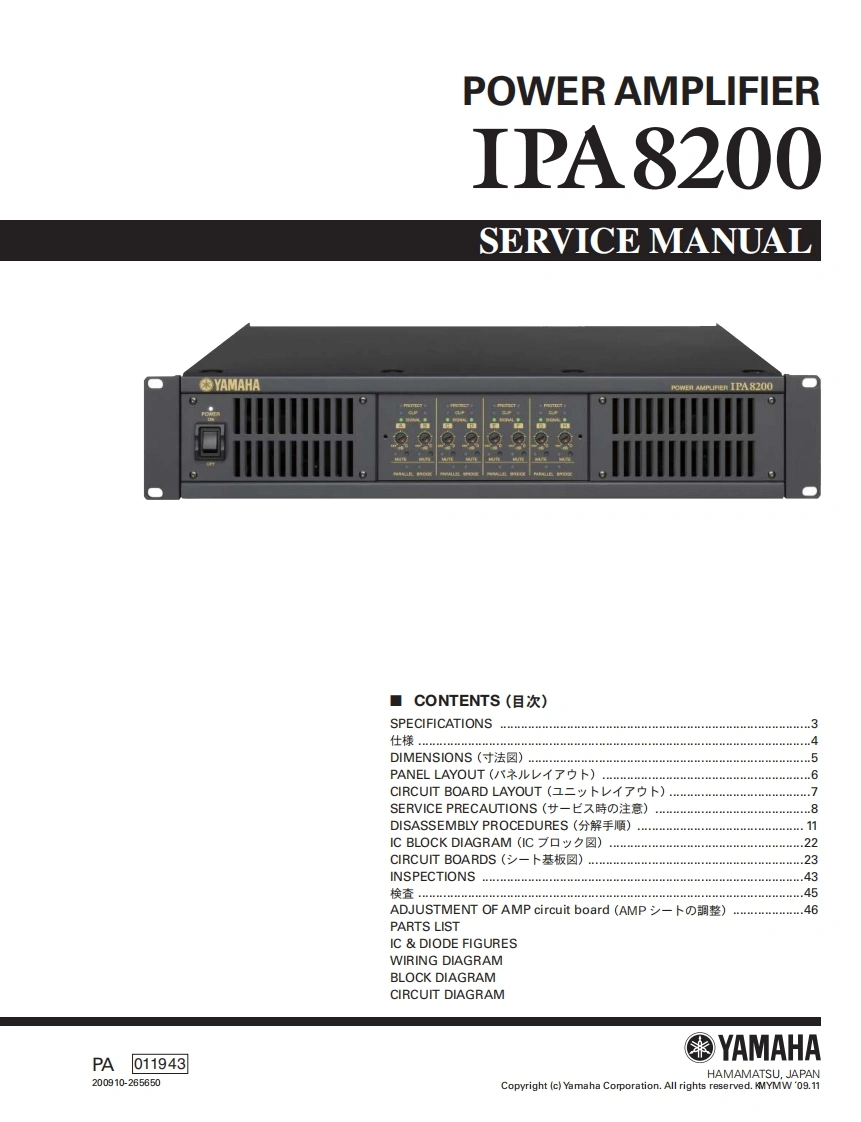

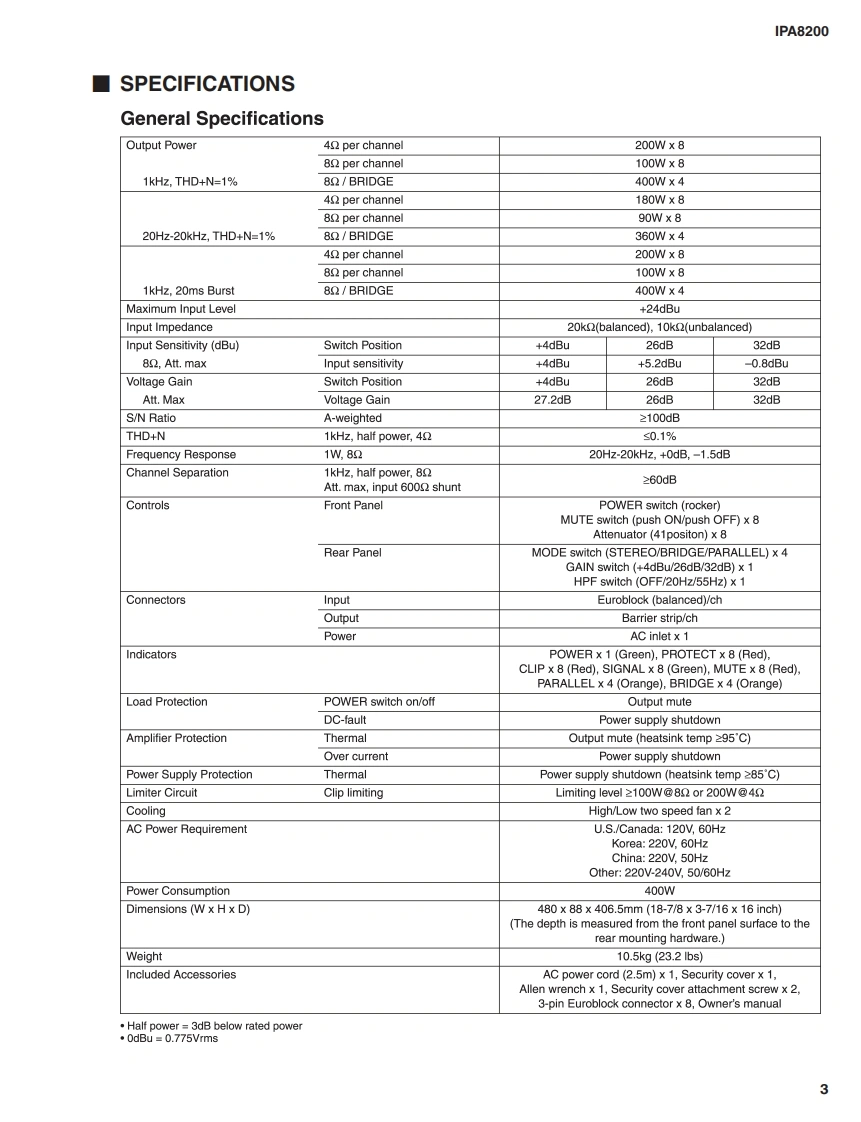

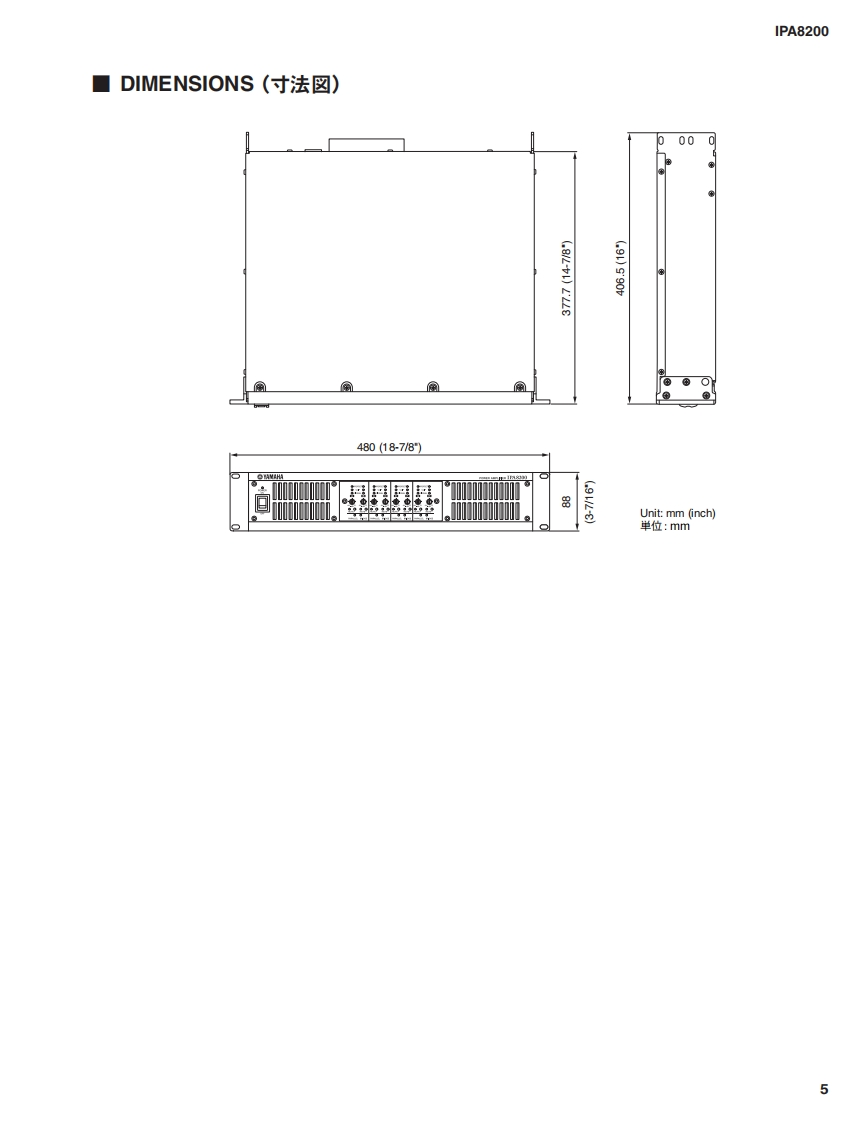

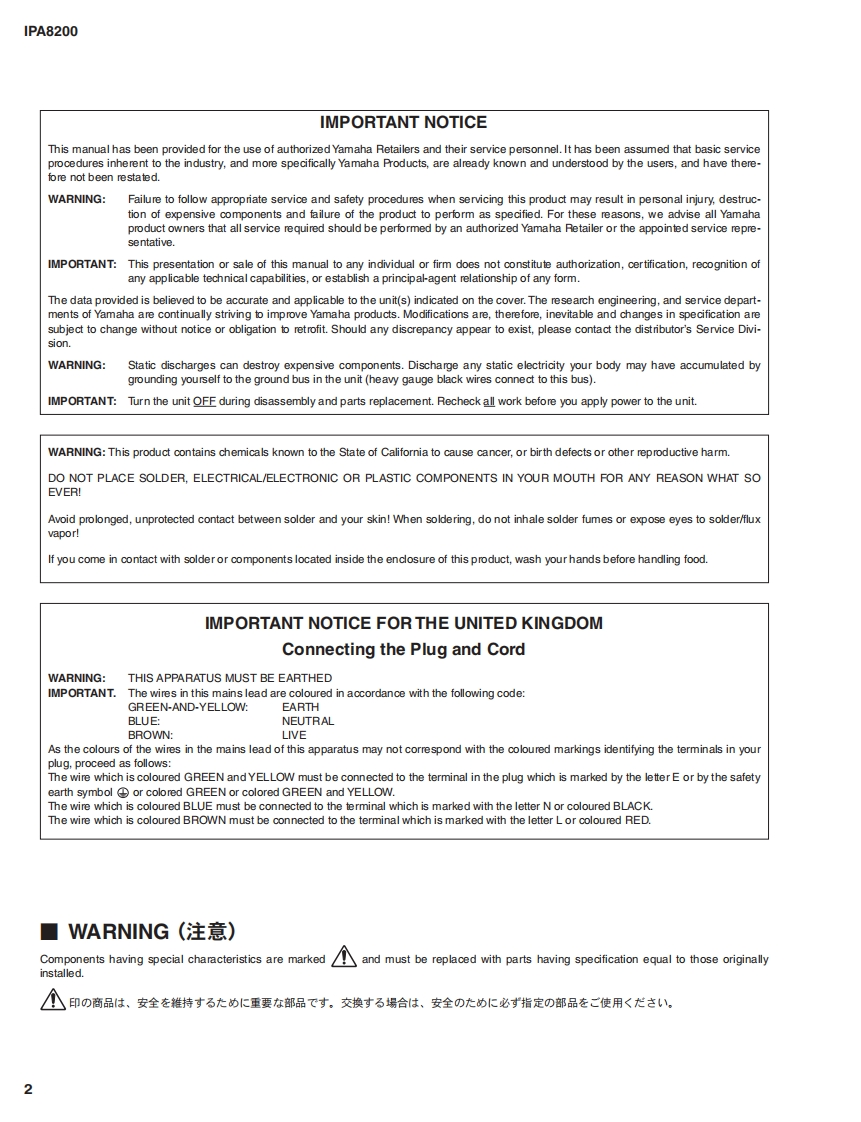

POWER AMPLIFIERIPA 8200SERVICE MANUALYAMAHAIPA8200■CONTENTS(目次)SPECIFICATIONS3DIMENSIONS(寸法☒)....5PANEL LAYOUT(/バ宋儿不了卜).a.6CIRCUIT BOARD LAYOUT(ユ二yKV了ヴ卜)7SERVICE PRECAUTIONS(廿-ピ又時D注意)8DISASSEMBLY PROCEDURES(分解手順)...11IC BLOCK DIAGRAM(ICブ口y夕☒).22CIRCUIT BOARDS(之一卜基板☒).23INSPECTIONS........45ADJUSTMENT OF AMP circuit board(AMP-卜D調整).48PARTS LISTIC DIODE FIGURESWIRING DIAGRAMBLOCK DIAGRAMCIRCUIT DIAGRAMYAMAHAPA011943HAMAMATSU,JAPAN200910-265650Copyright (c)Yamaha Corporation.All rights reserved.KMYMW'09.11
