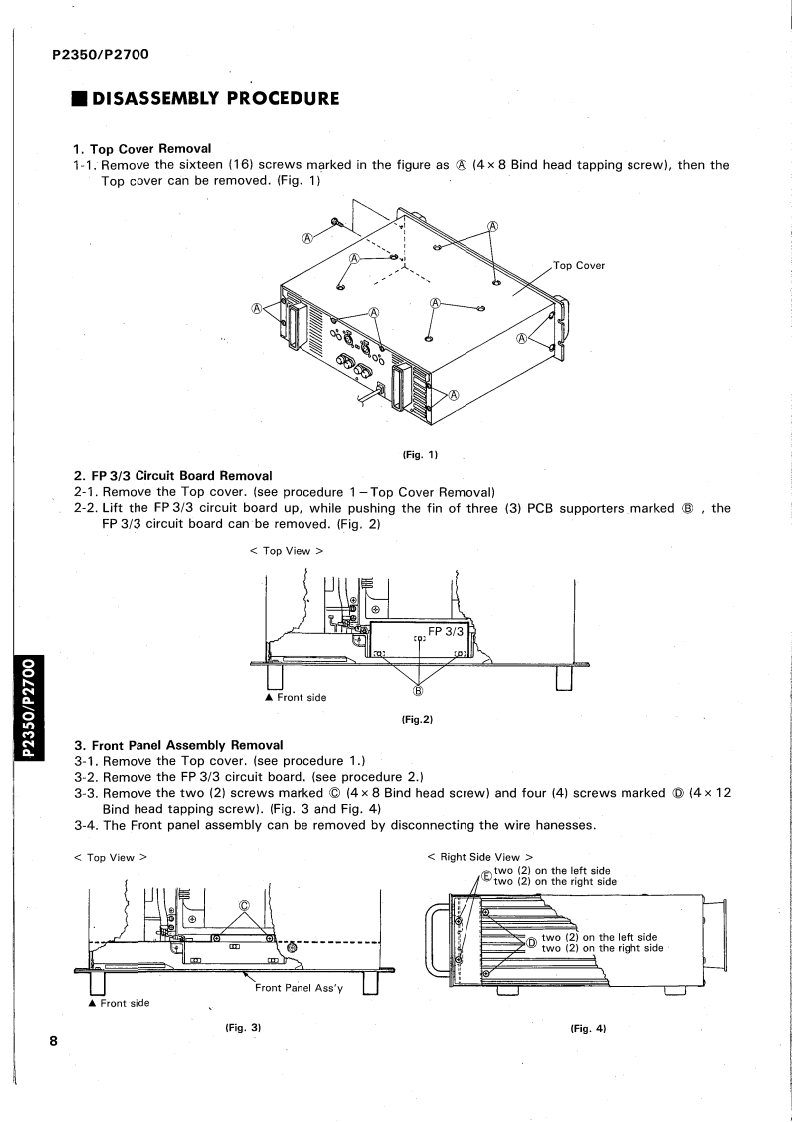

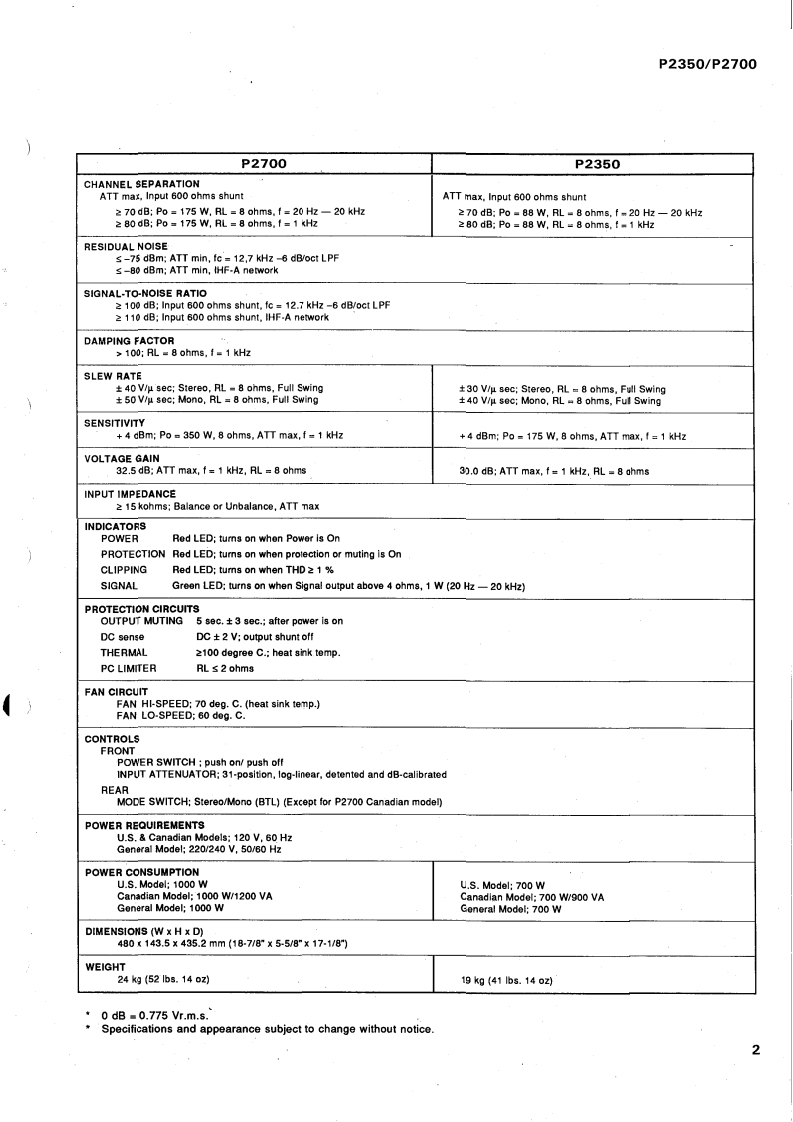

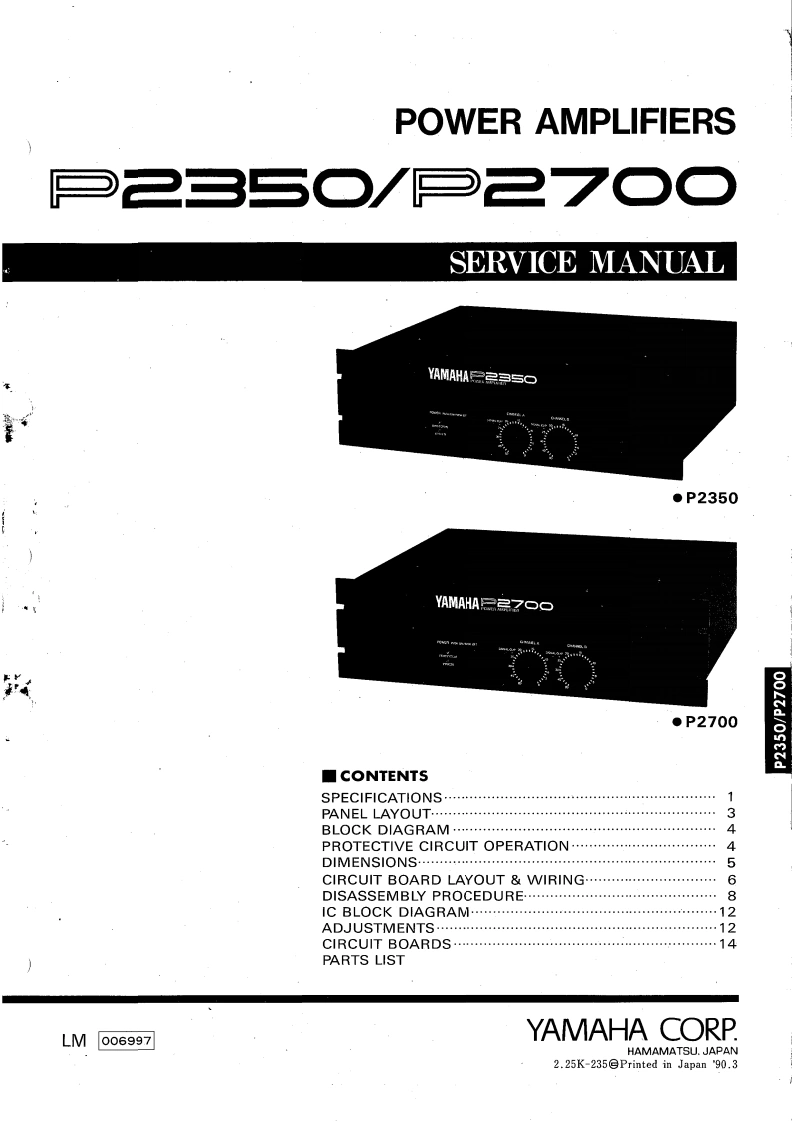

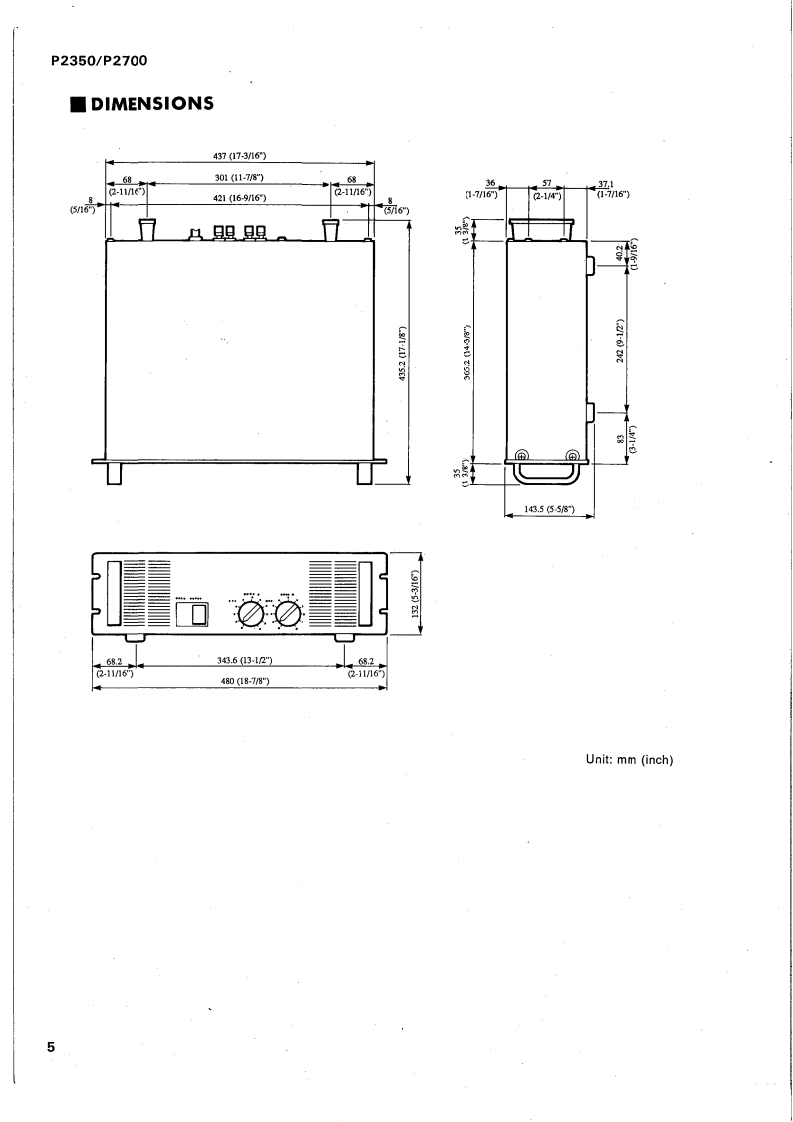

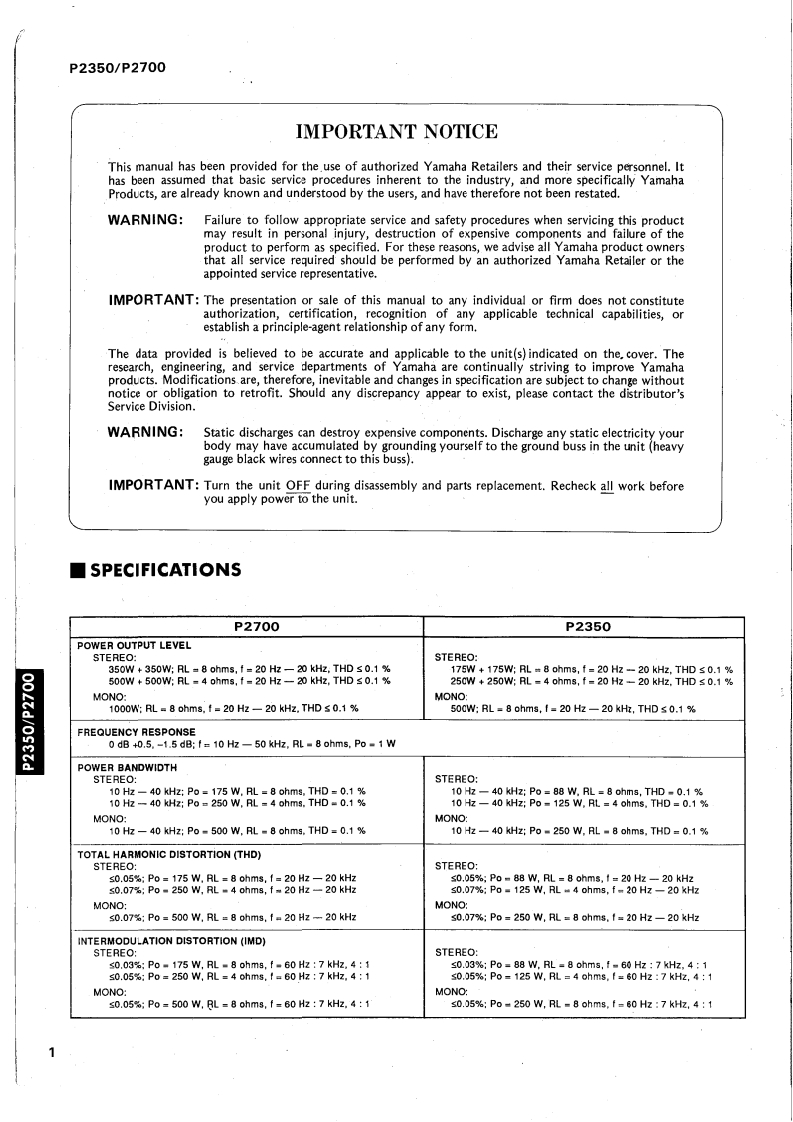

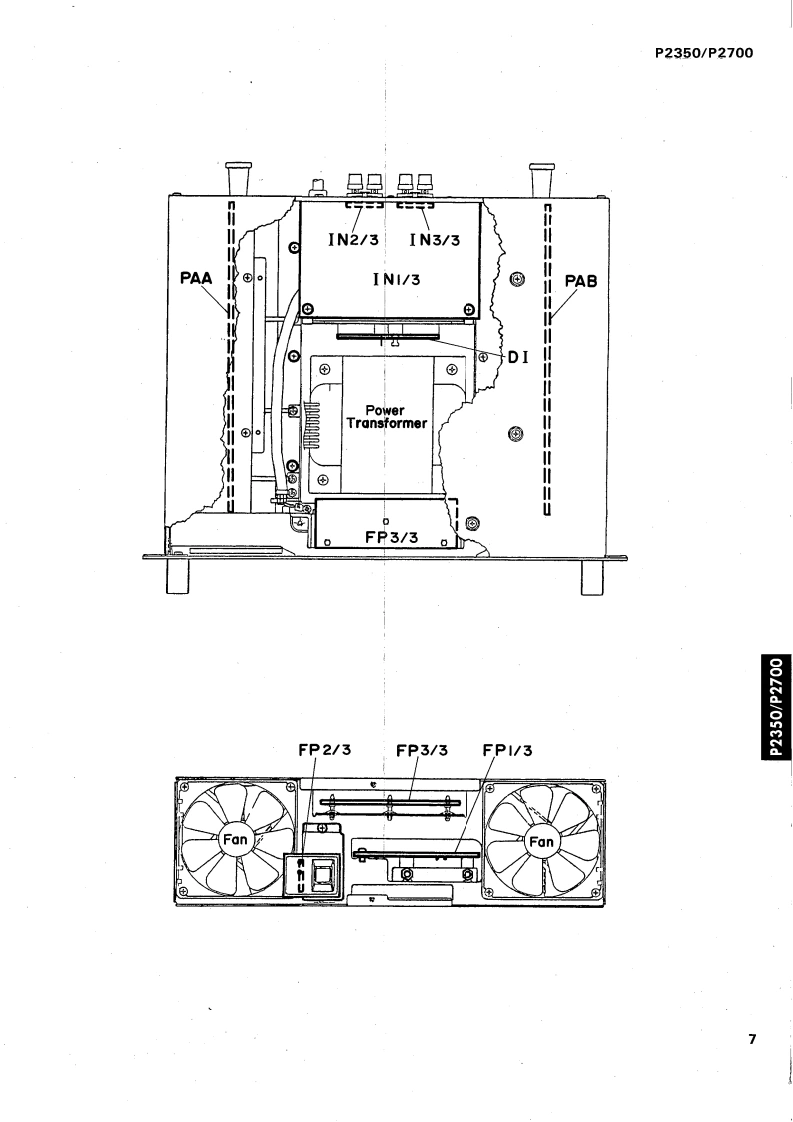

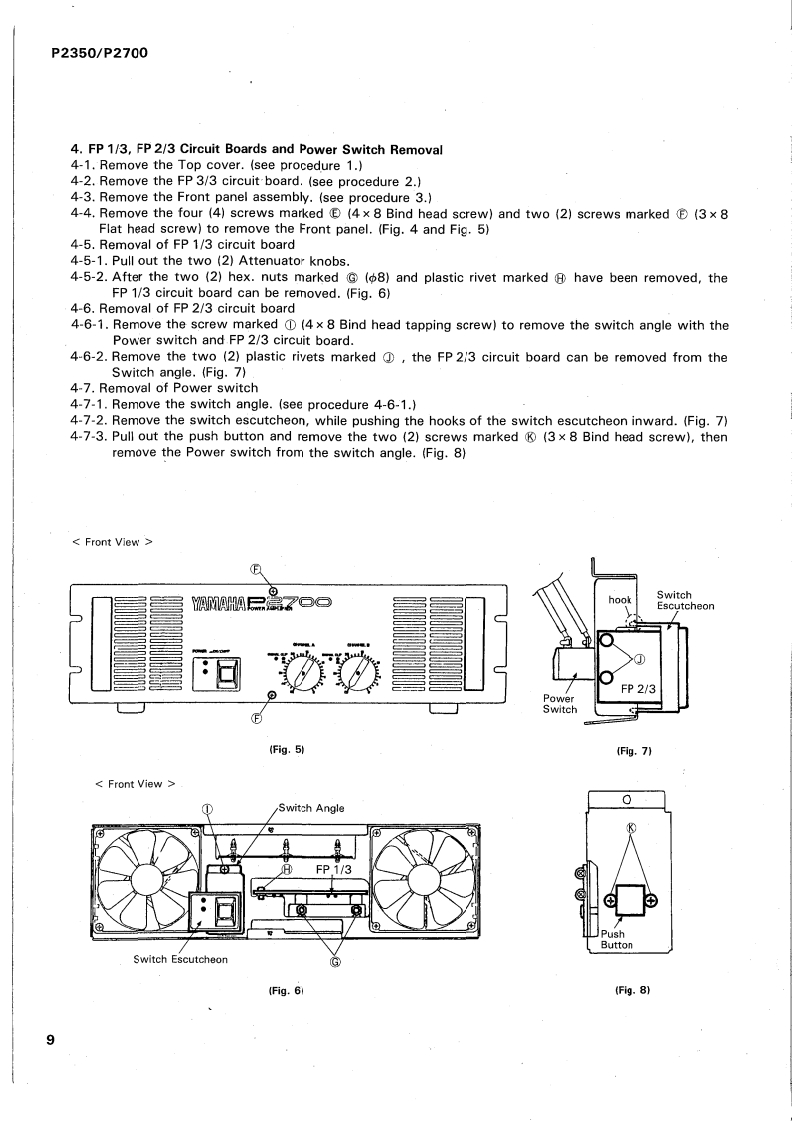

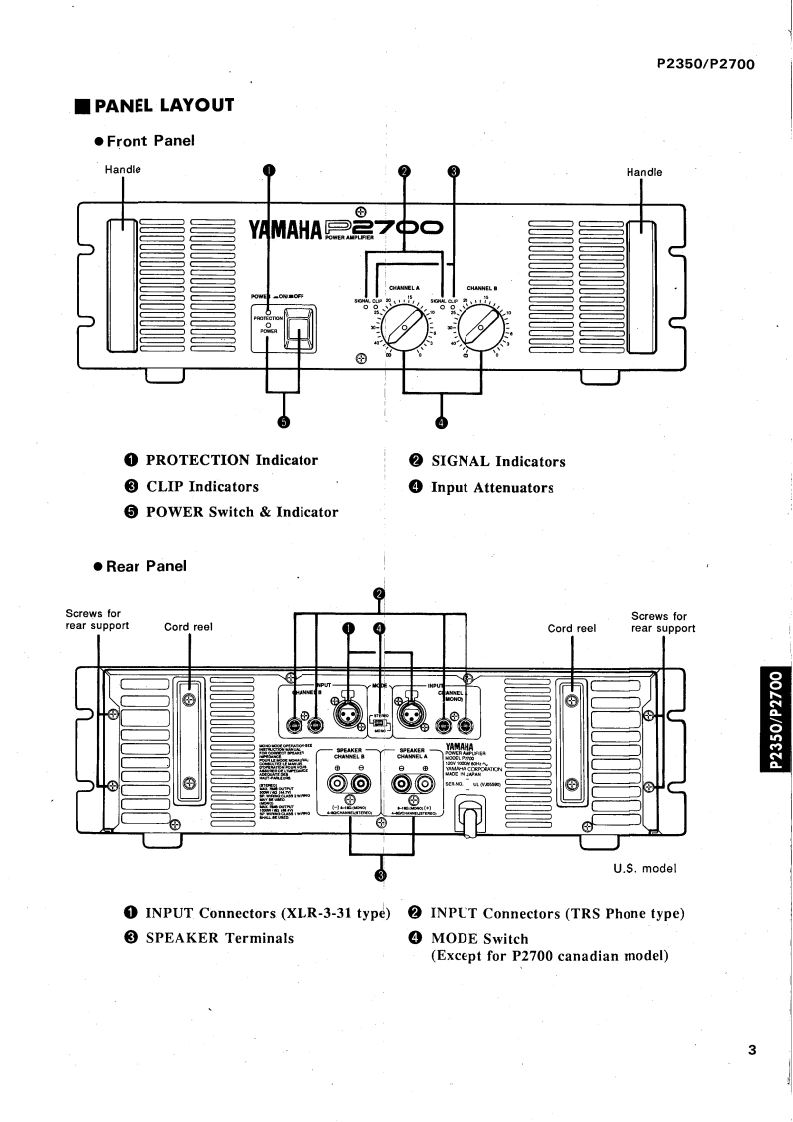

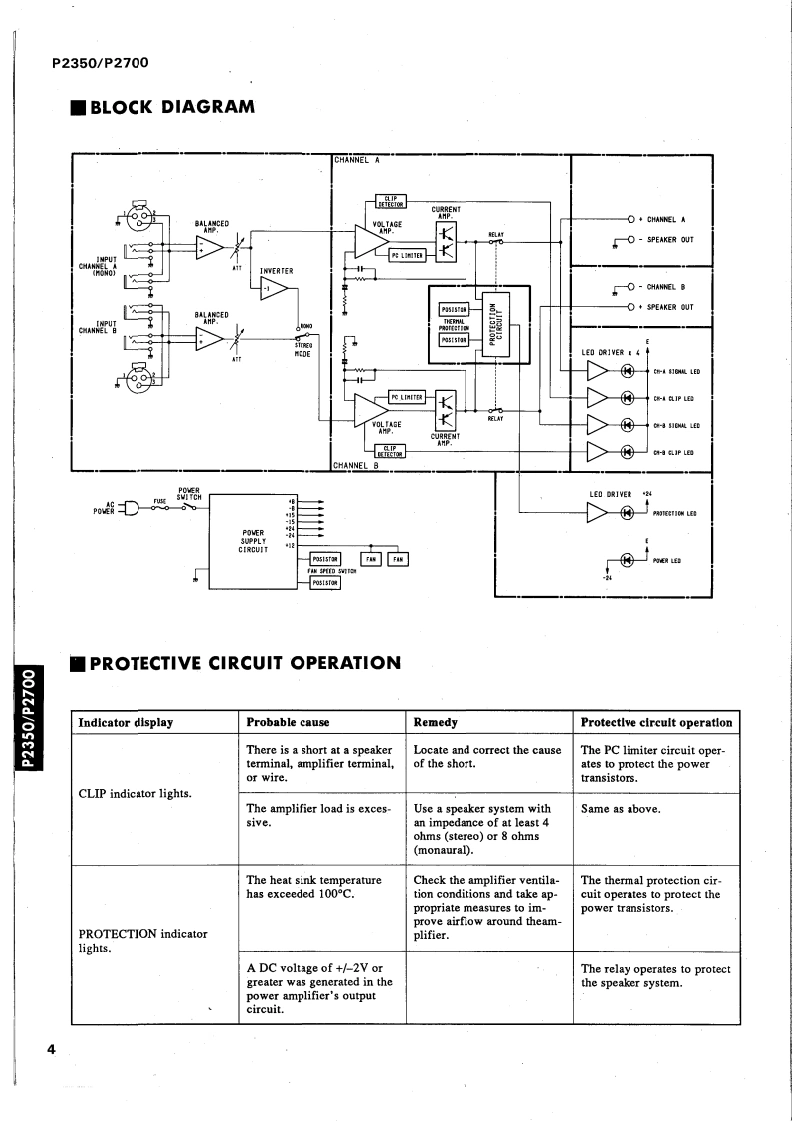

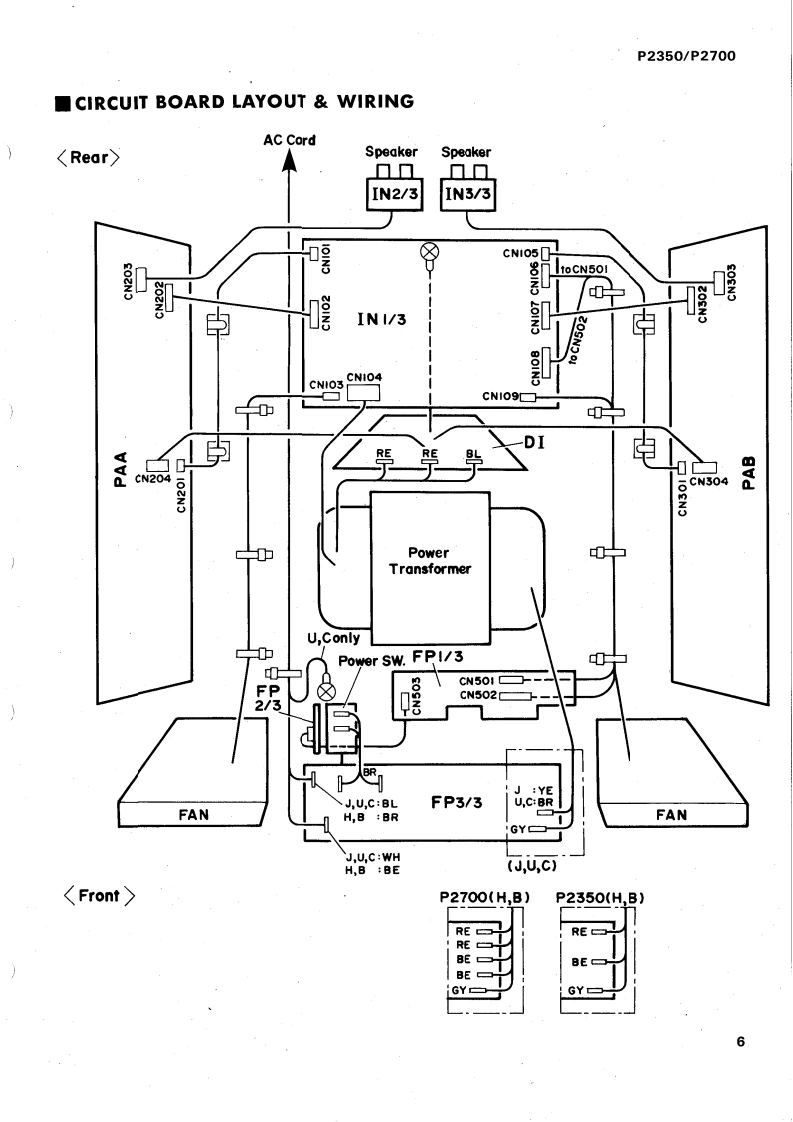

POWER AMPLIFIERS▣2三5。/习2☑。⊙SERVICE MANUALYAMAHA云宗会与O●P2350YAMAHA=层ZOO●P2700■CONTENTSSPECIFICATIONS1PANEL LAYOUT…3BLOCK DIAGRAM…PROTECTIVE CIRCUIT OPERATION................DIMENSIONS…5CIRCUIT BOARD LAYOUT WIRING.........................6DISASSEMBLY PROCEDURE.......................................8IC BLOCK DIAGRAM…12ADJUSTMENTS…12CIRCUIT BOARDS…14PARTS LISTLMO06997YAMAHA CORP.HAMAMATSU.JAPAN2.25K-235@Printed in Japan '90.3
