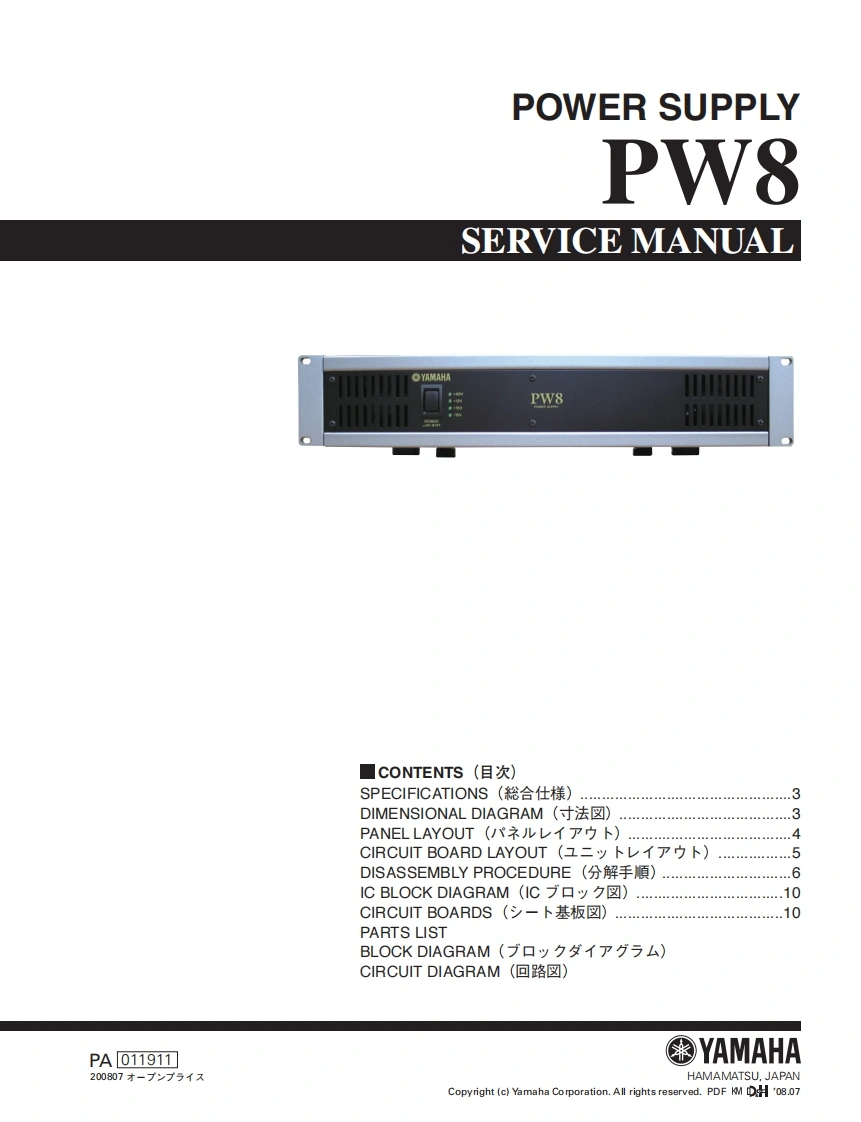

POWER SUPPLYPW8SERVICE MANUALYAMAHAPW8■CONTENTS(目次)SPECIFICATIONS(総合仕樣)3DIMENSIONAL DIAGRAM(寸法☒)3PANEL LAYOUT(/パ礻儿亻T7卜)...4CIRCUIT BOARD LAYOUT(二y卜亻T7卜).5DISASSEMBLY PROCEDURE(分解手順)......6IC BLOCK DIAGRAM(ICブ口y夕☒)10CIRCUIT BOARDS(-卜基板☒)...........10PARTS LISTBLOCK DIAGRAM(ブ口y夕ダ亻T5ラㄙ)CIRCUIT DIAGRAM(回路☒)PA011911IYAMAHA200807才-ブブ与亻ㄡHAMAMATSU,JAPANCopyright (c)Yamaha Corporation.All rights reserved.PDF KM'08.07
