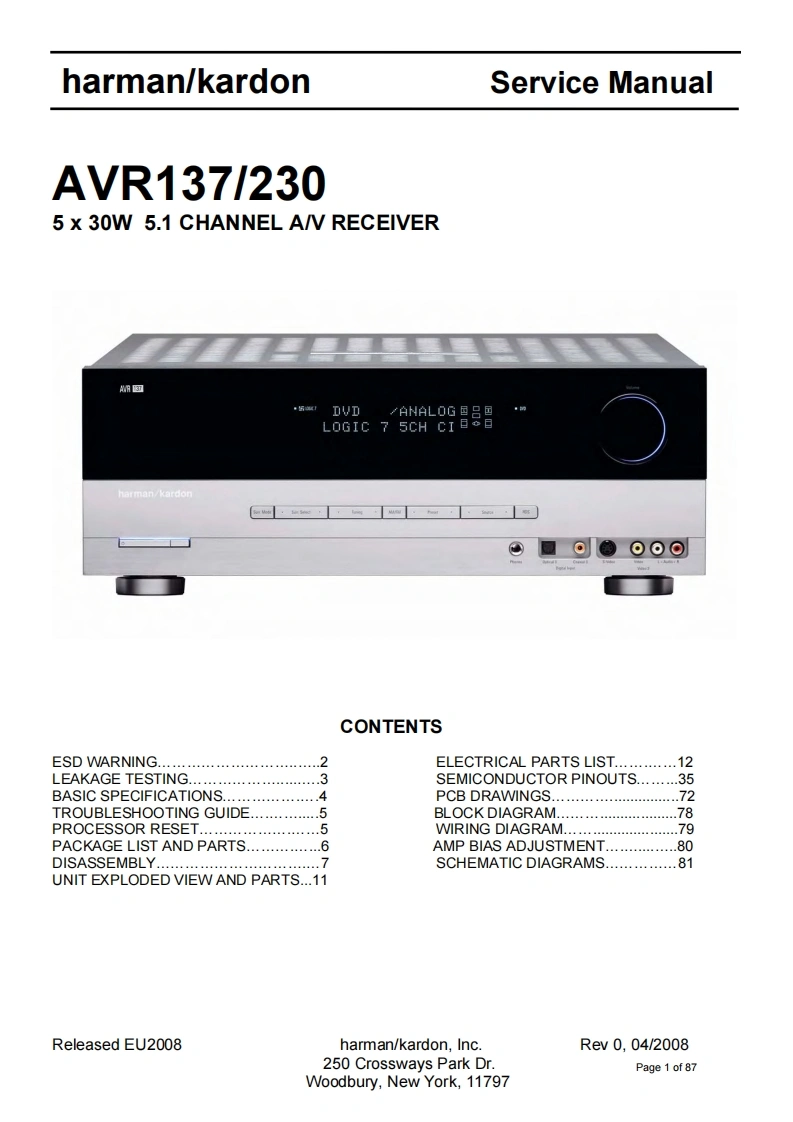

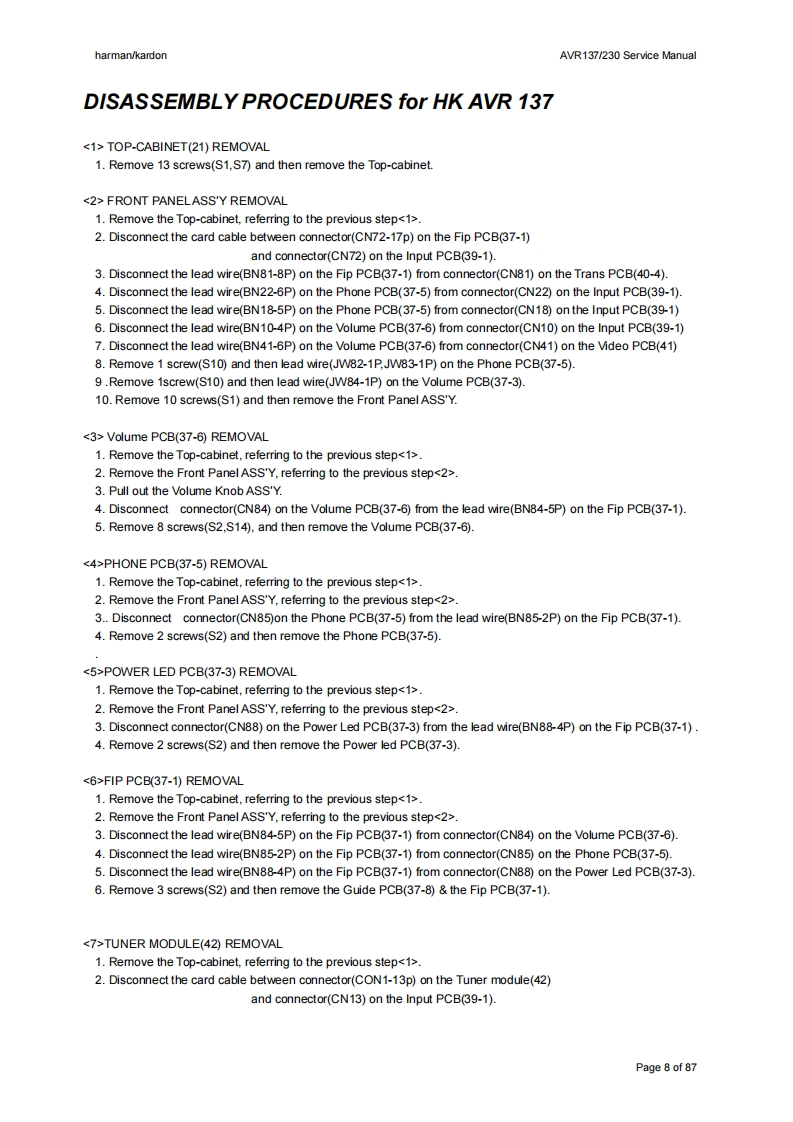

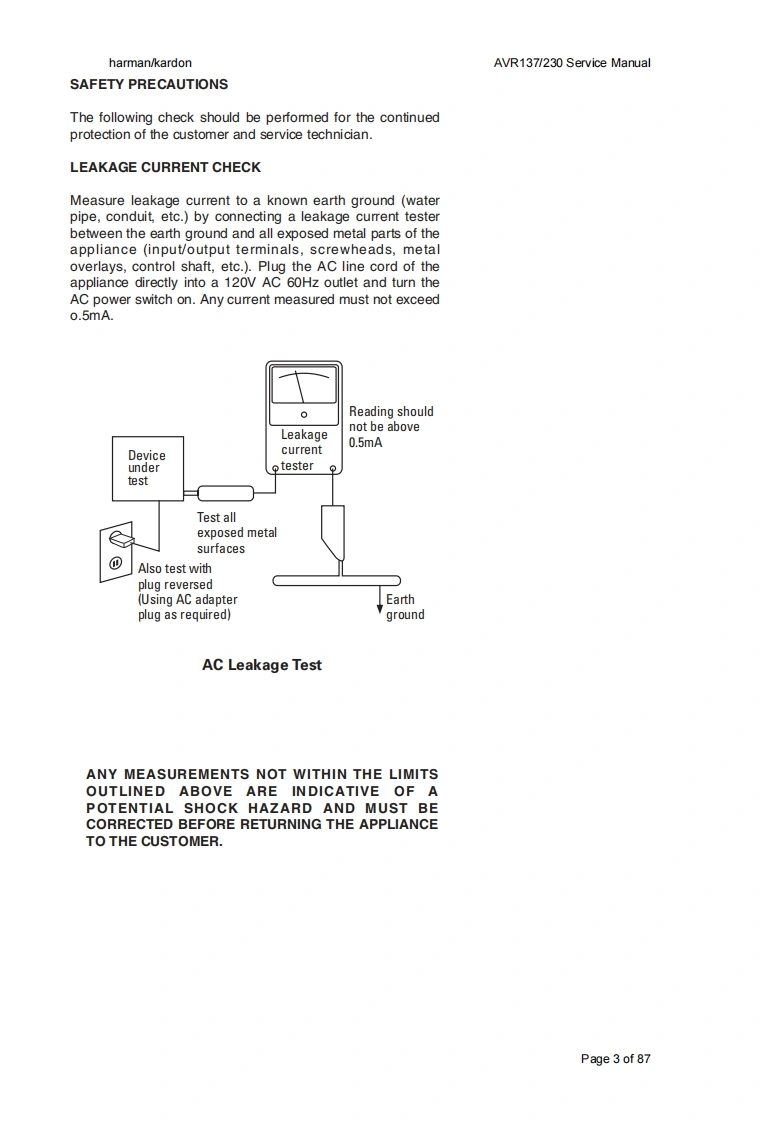

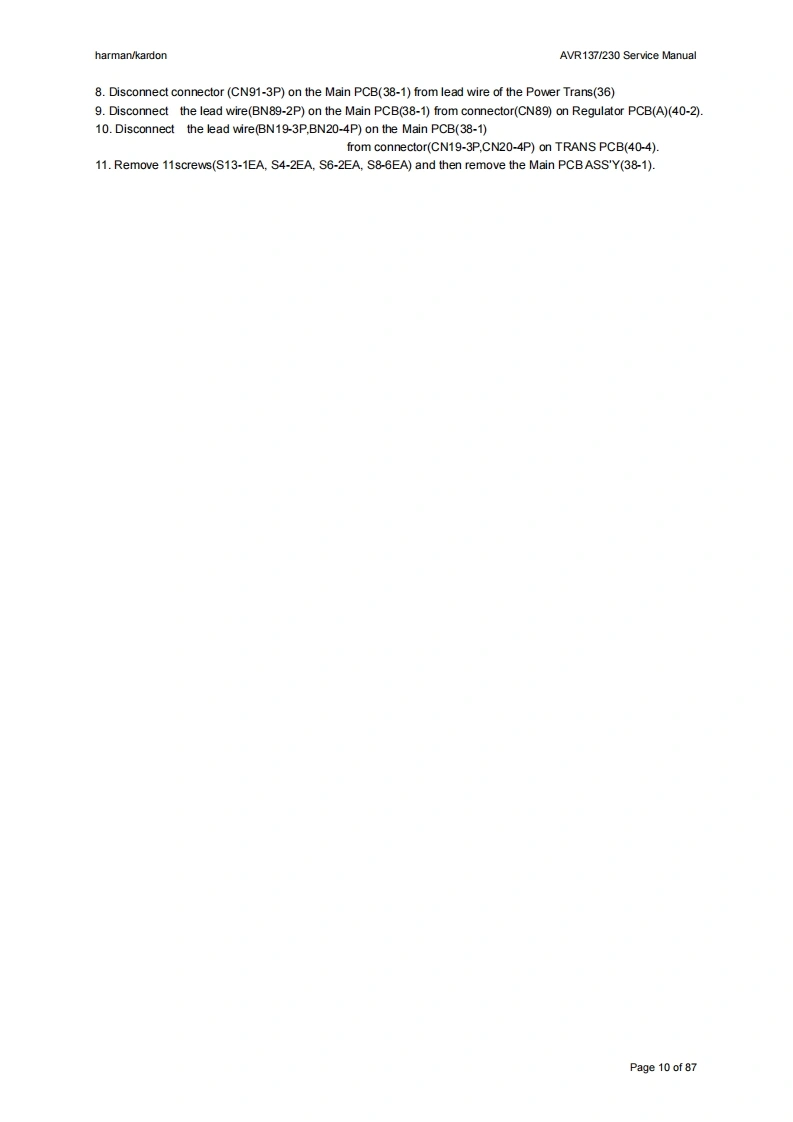

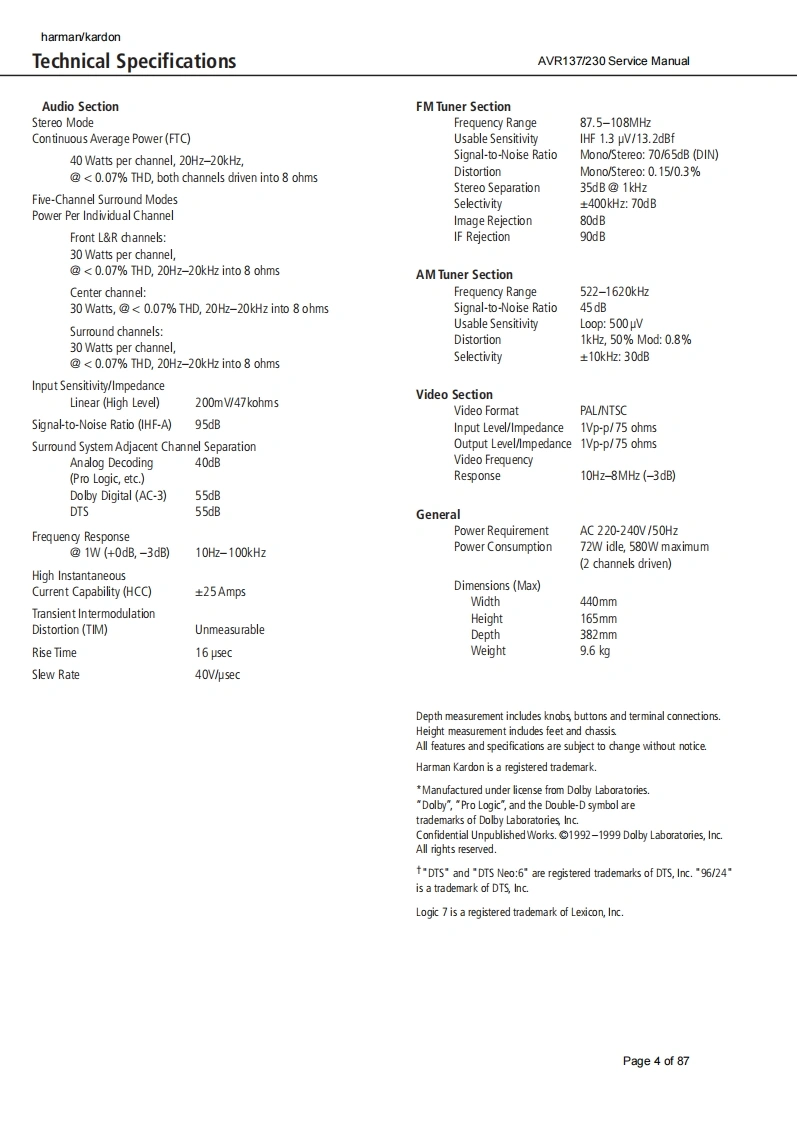

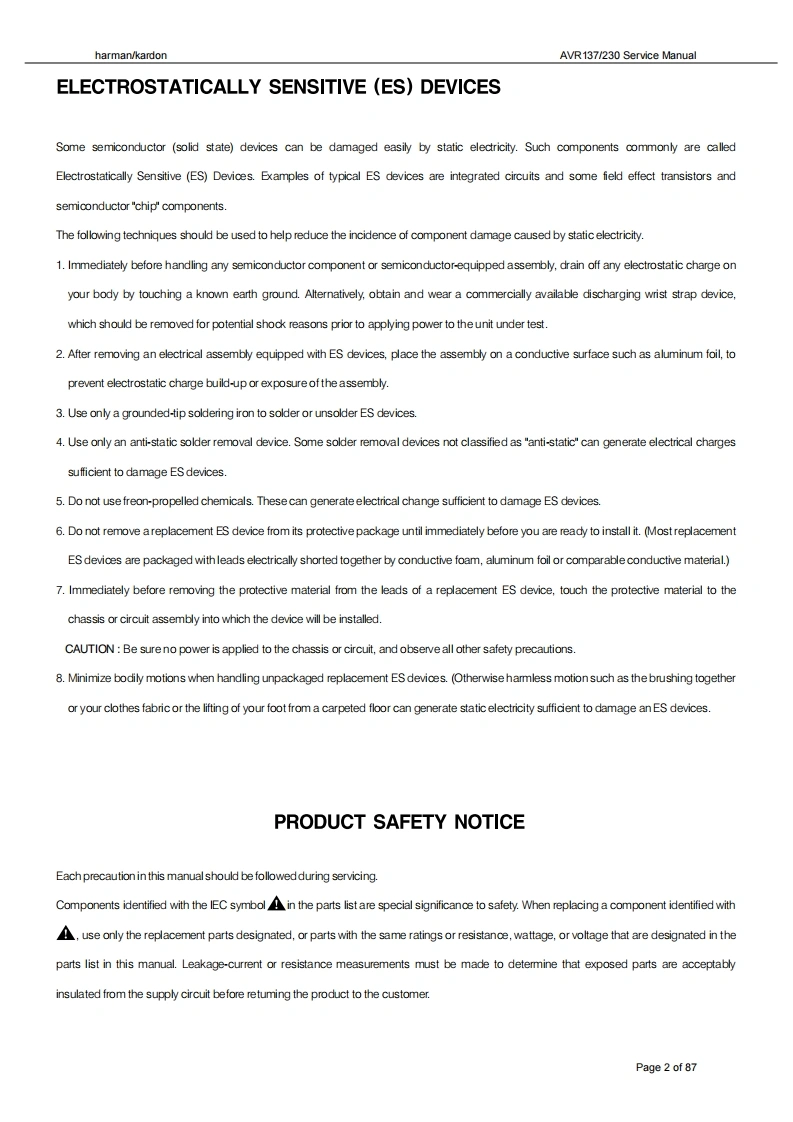

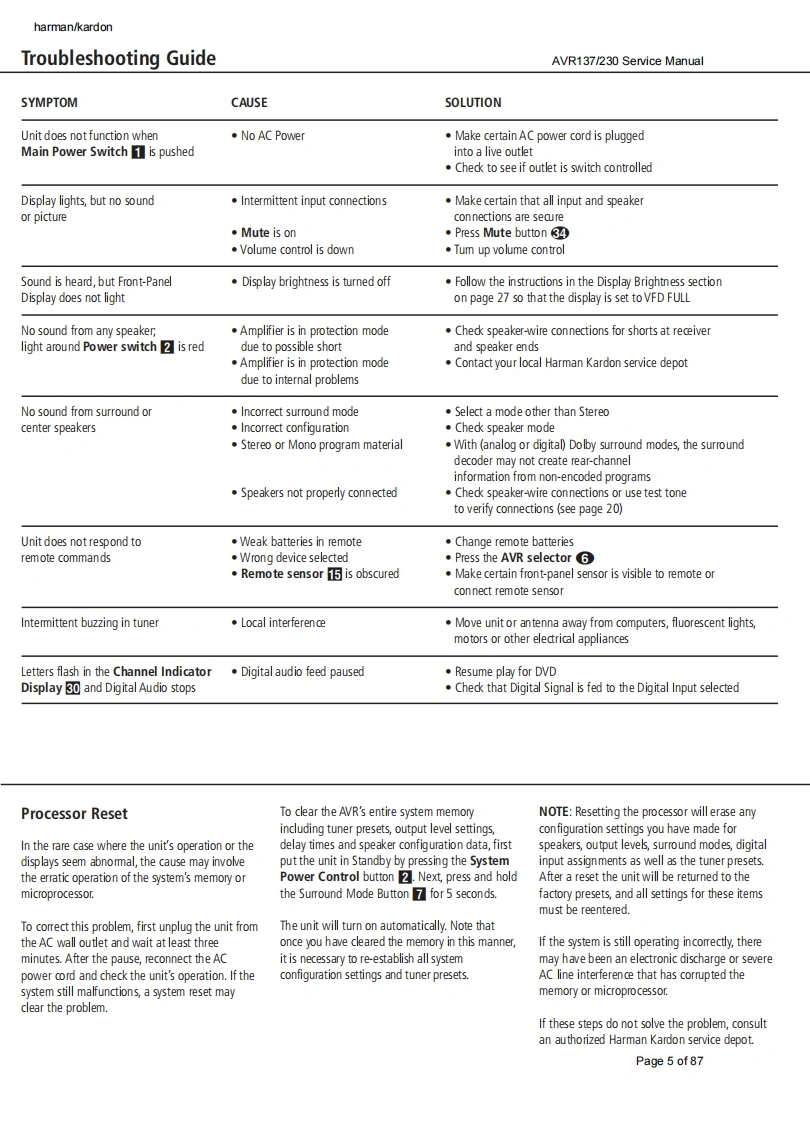

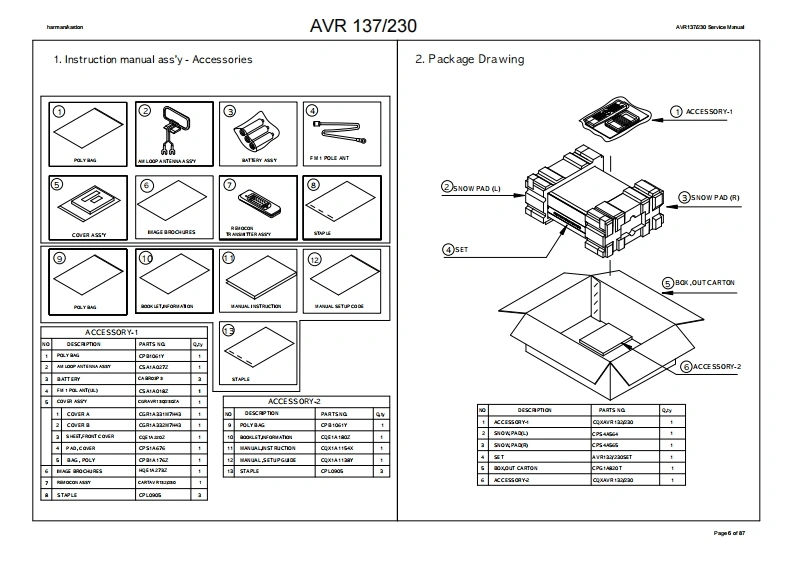

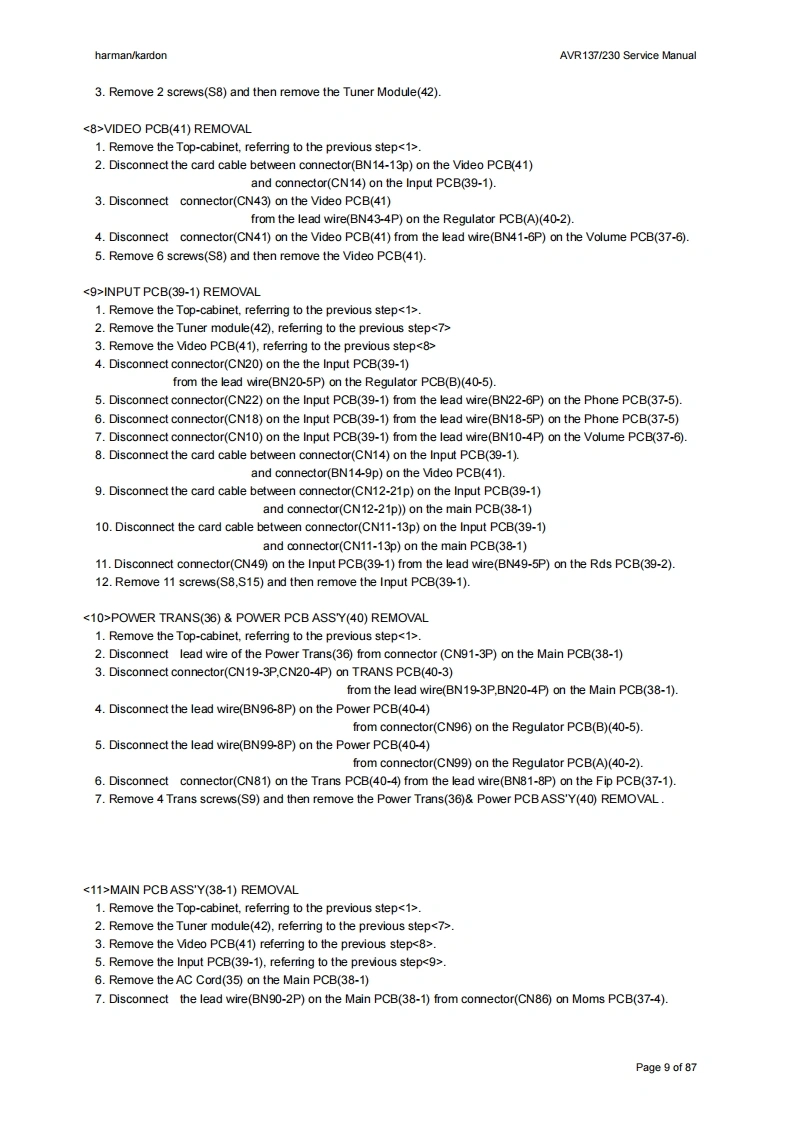

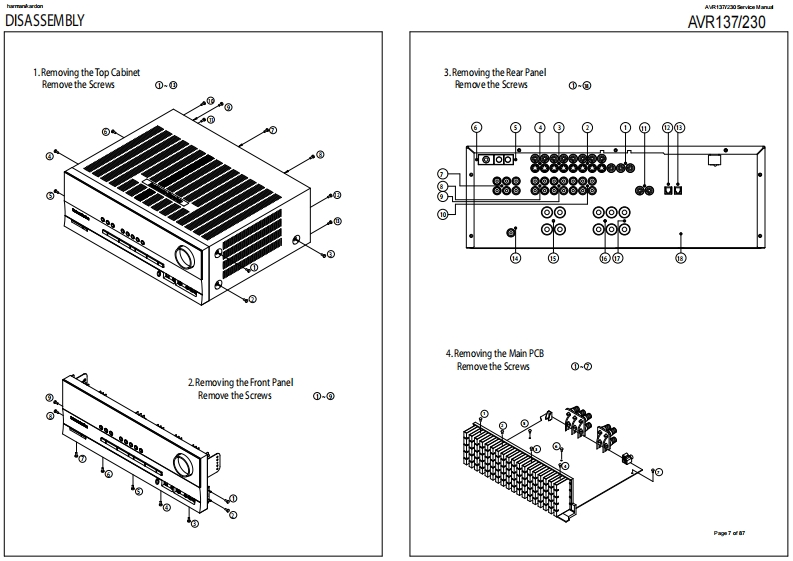

harman/kardonService ManualAVR137I2305 x 30W 5.1 CHANNEL A/V RECEIVER帆团DWD/ANALOG@吕画L0GIC75 CH CIB8目harman/Kardon@■⊙。⊙⊙⊙CONTENTSESD WARNING.......2ELECTRICAL PARTS LIST.............12LEAKAGE TESTING......3SEMICONDUCTOR PINOUTS.........35BASIC SPECIFICATIONS................4PcB DRAWINGS..................72TROUBLESHOOTING GUIDE...............5BLOCK DIAGRAM...78PROCESSOR RESET........................5WIRING DIAGRAM........................79PACKAGE LIST AND PARTS...........6AMP BIAS ADJUSTMENT..............80DISASSEMBLY.................7SCHEMATIC DIAGRAMS...............81UNIT EXPLODED VIEW AND PARTS...11Released EU2008harman/kardon,Inc.Rev0,04/2008250 Crossways Park Dr.Page 1 of87Woodbury,New York,11797
