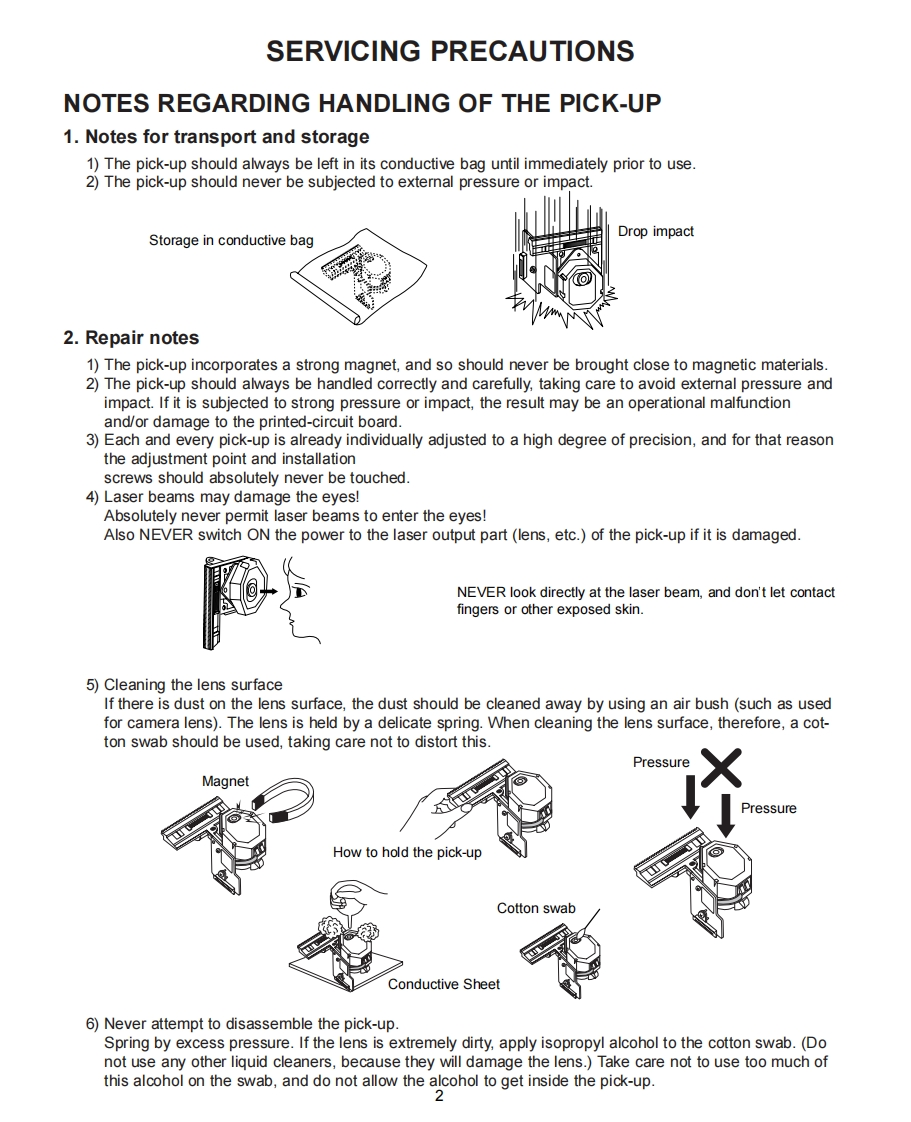

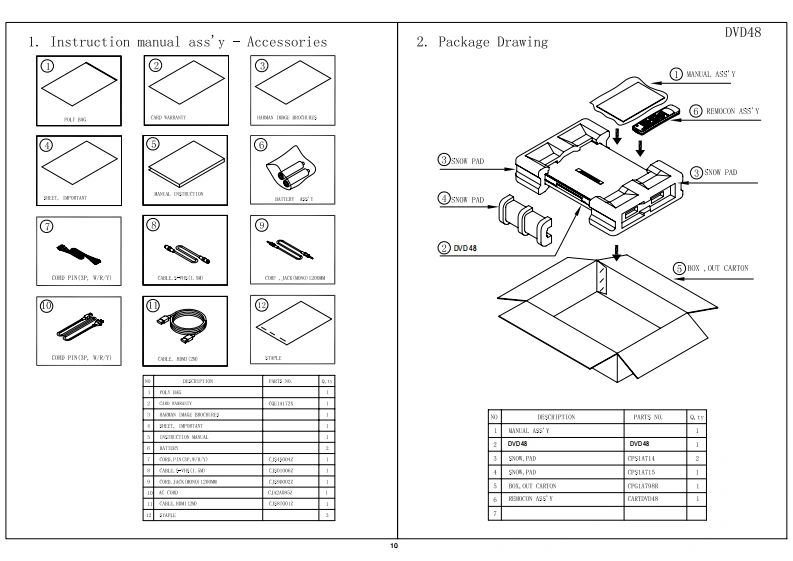

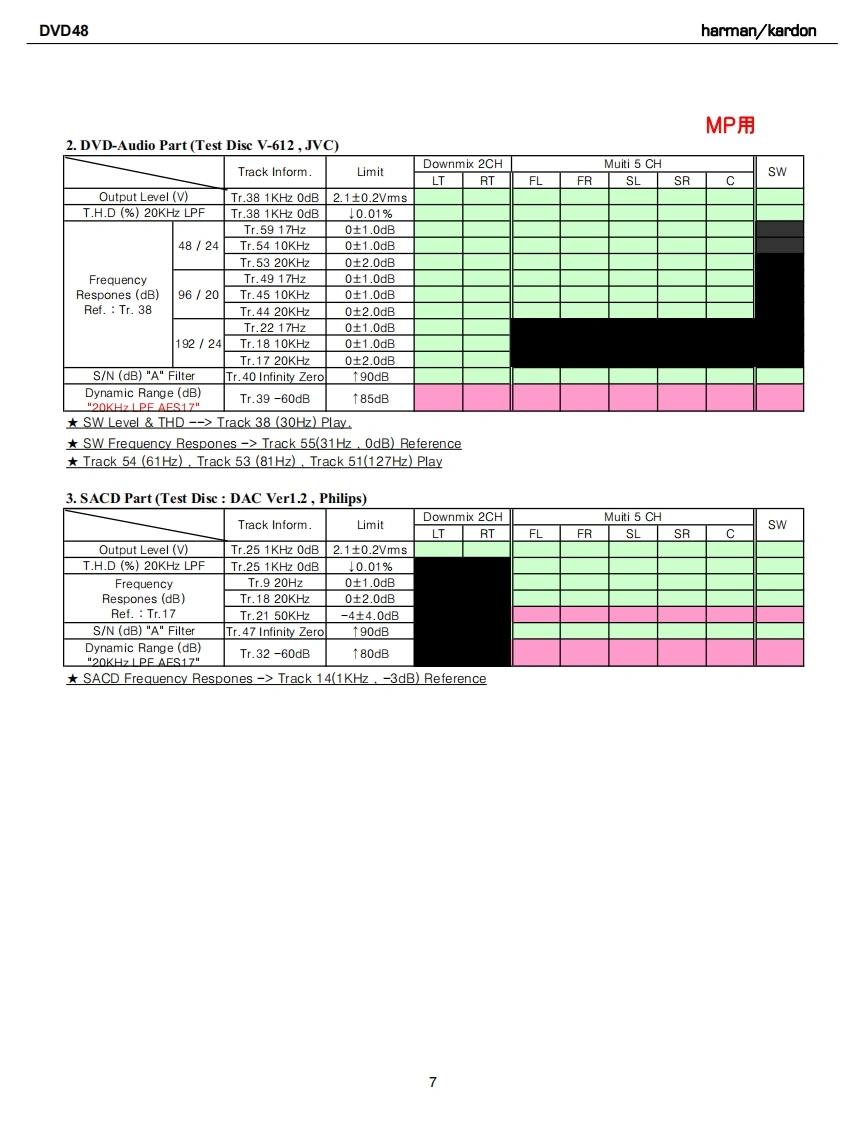

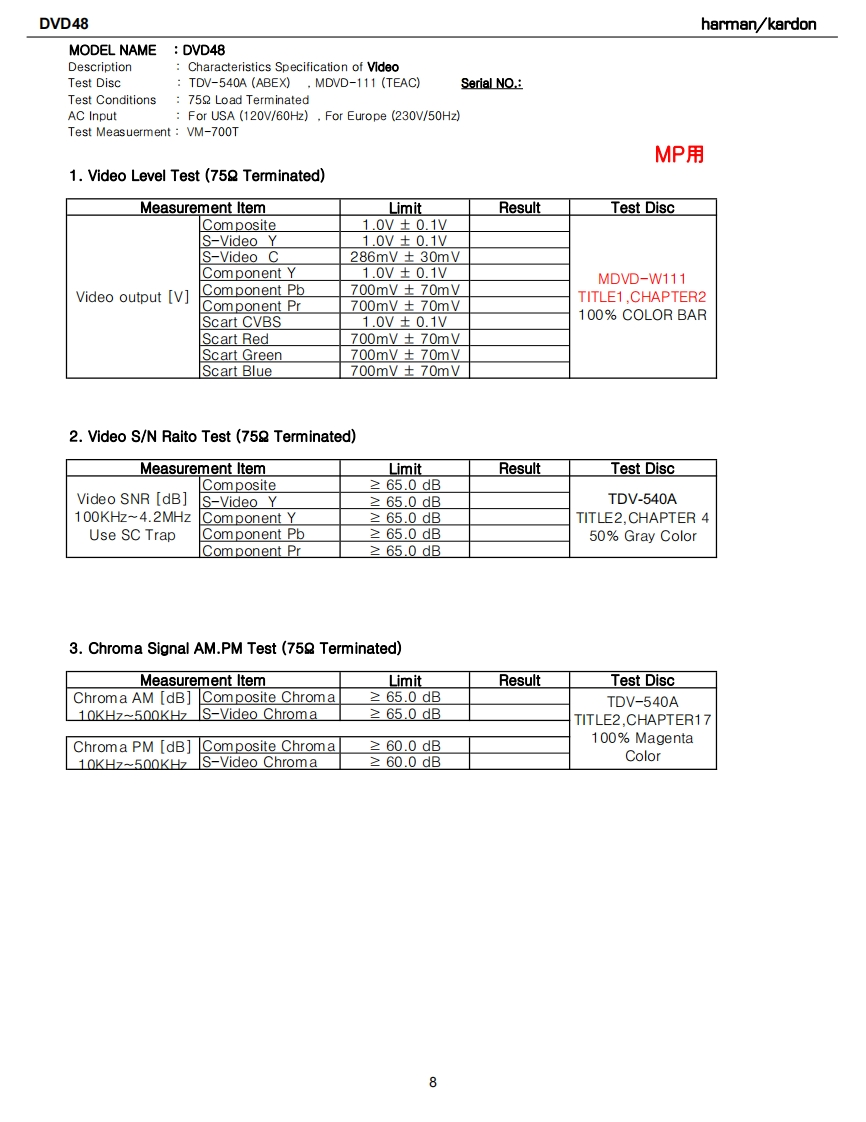

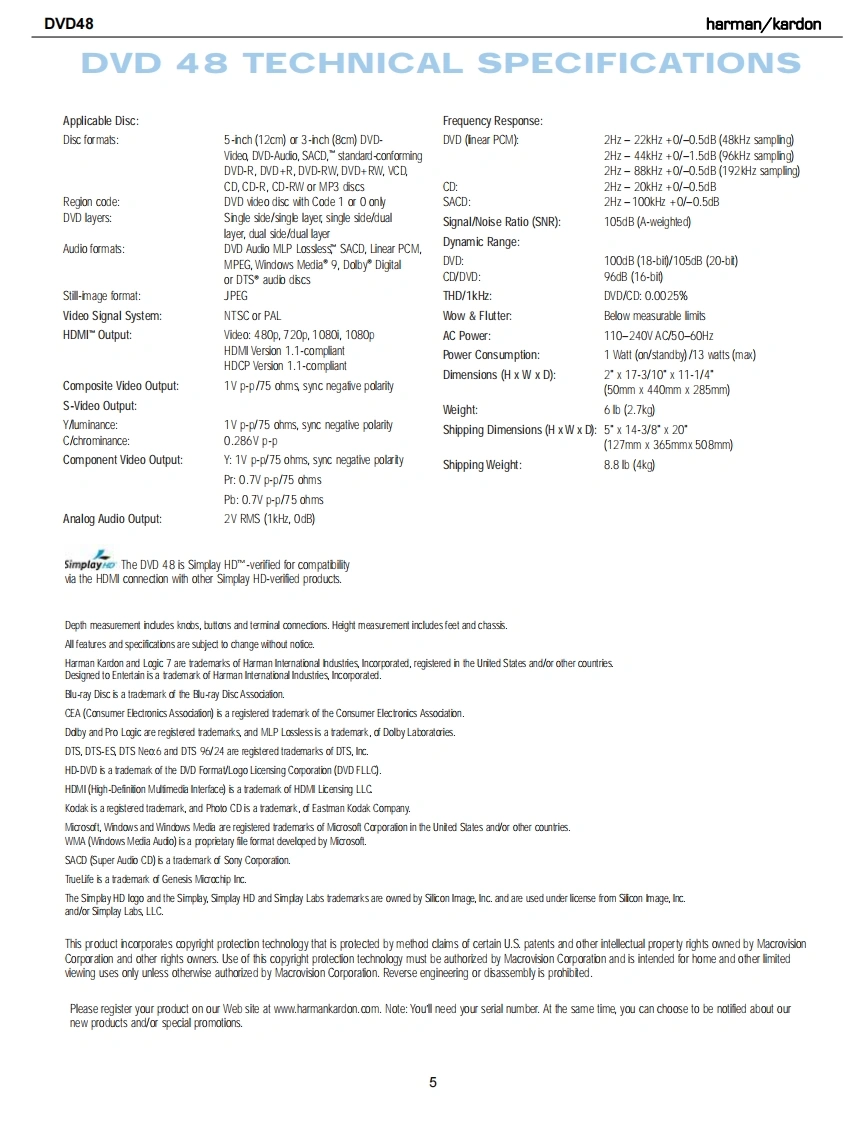

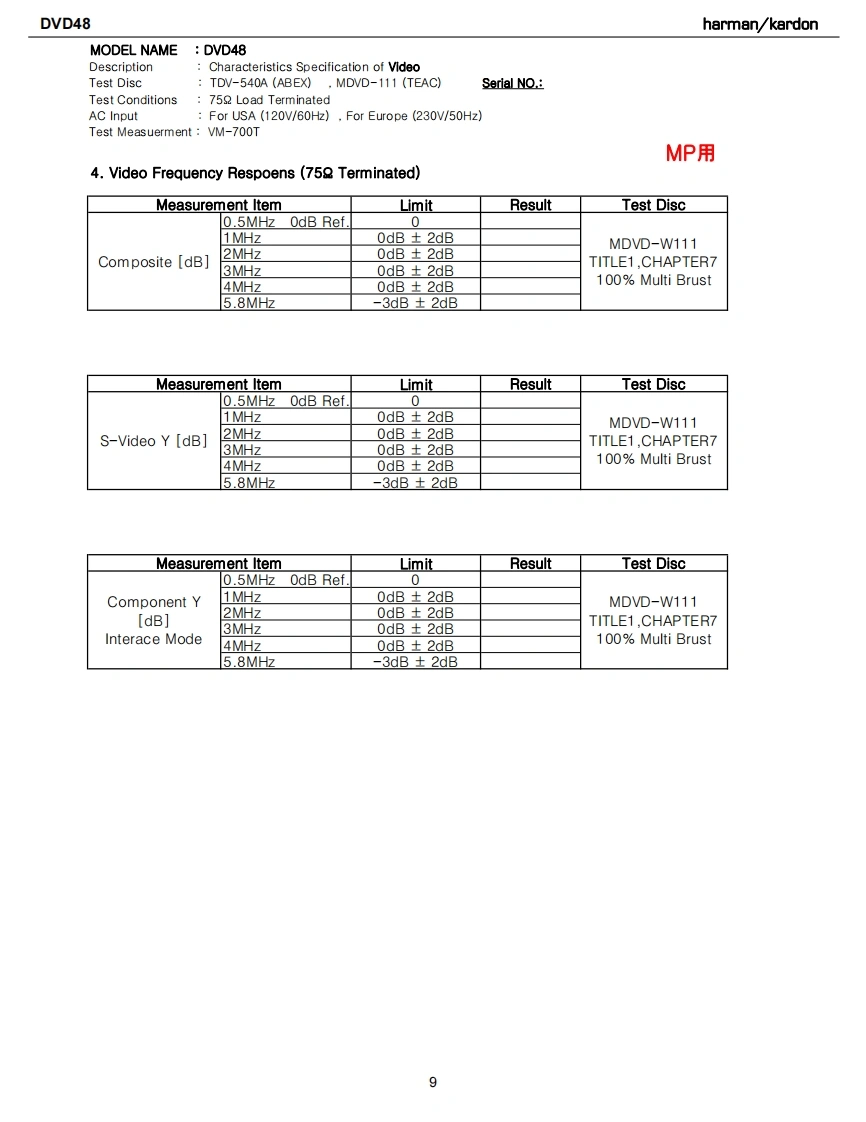

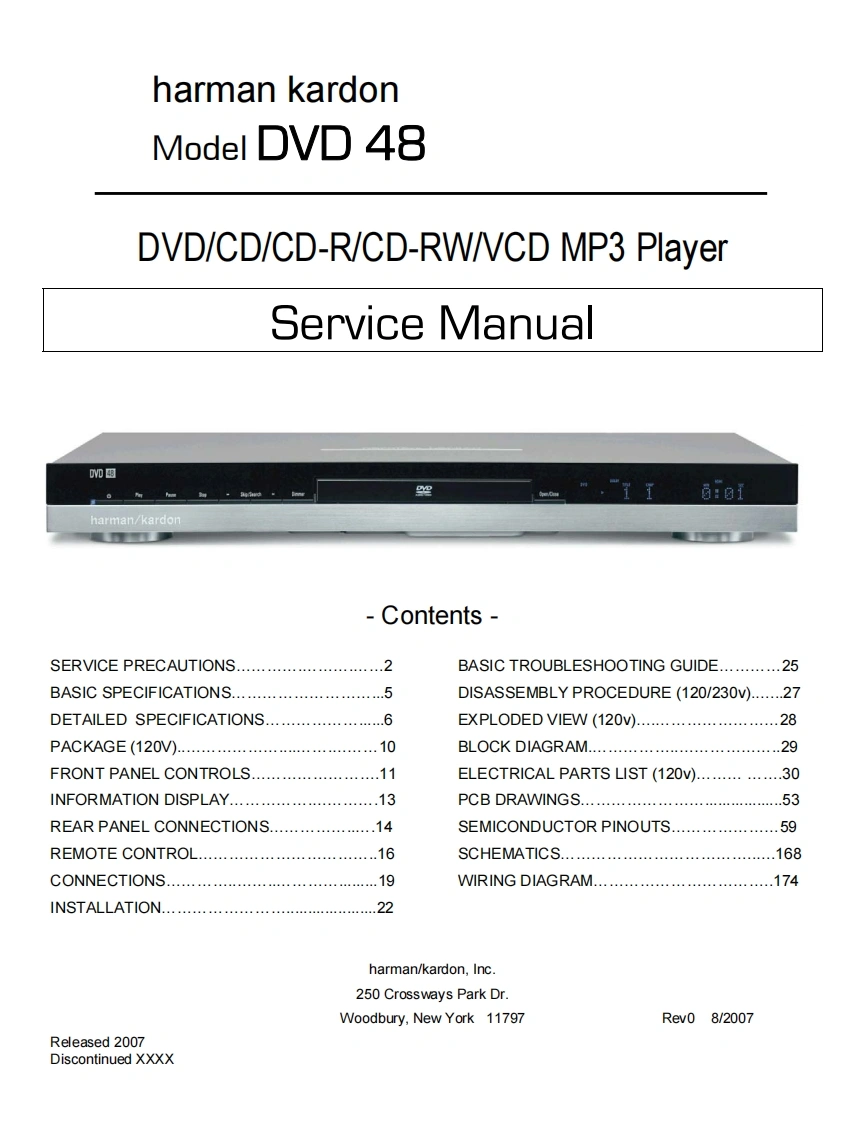

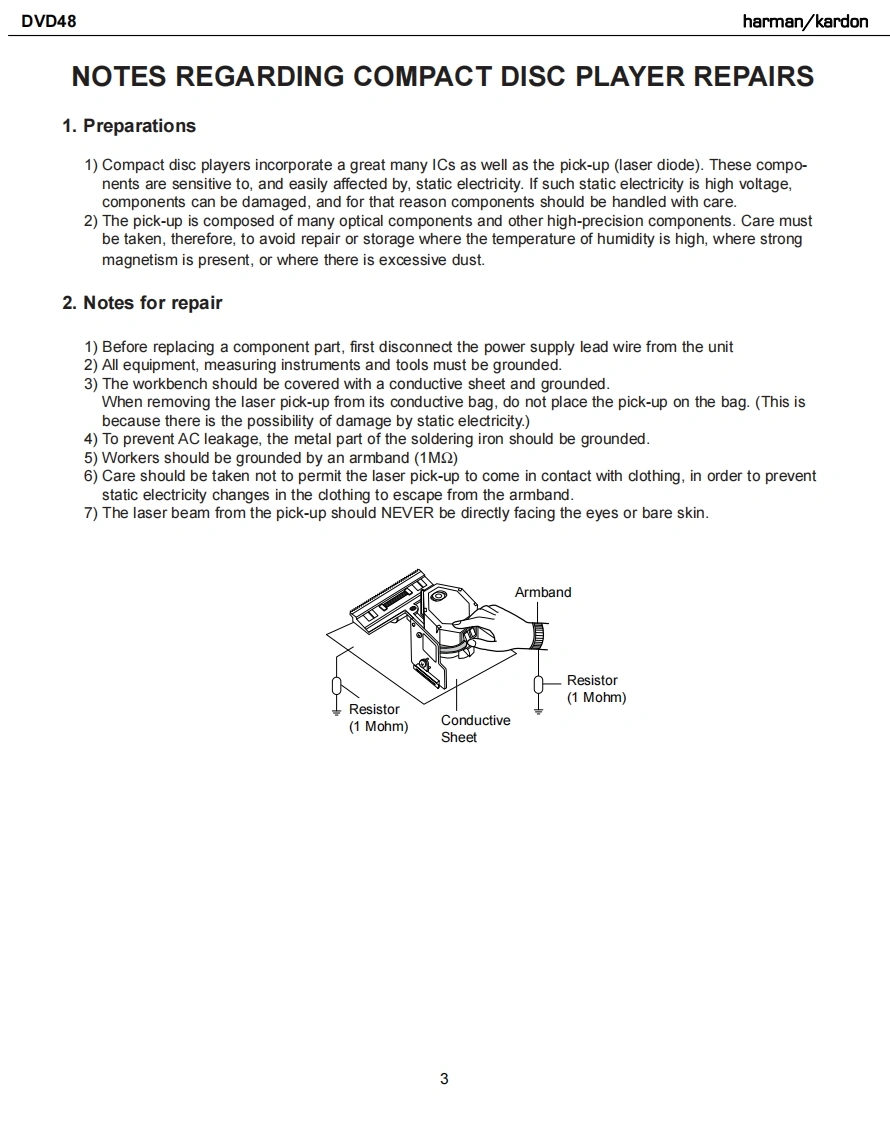

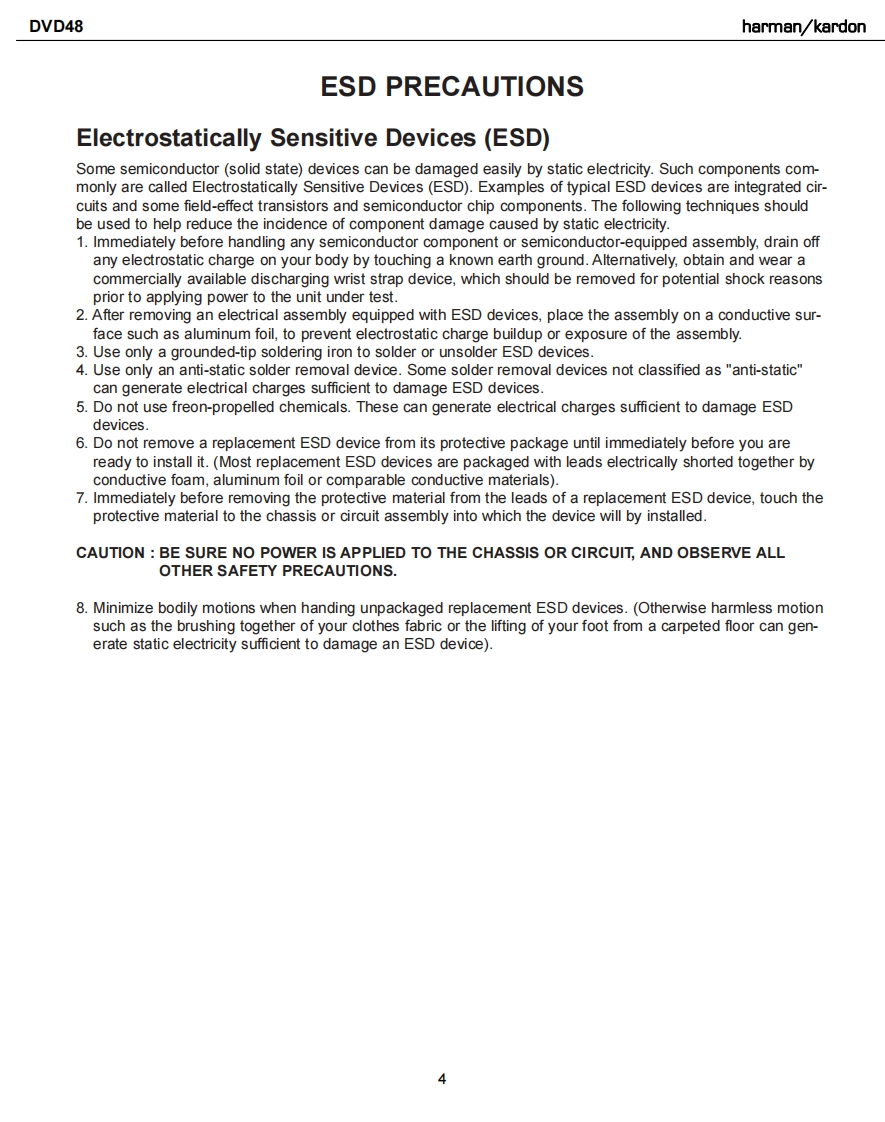

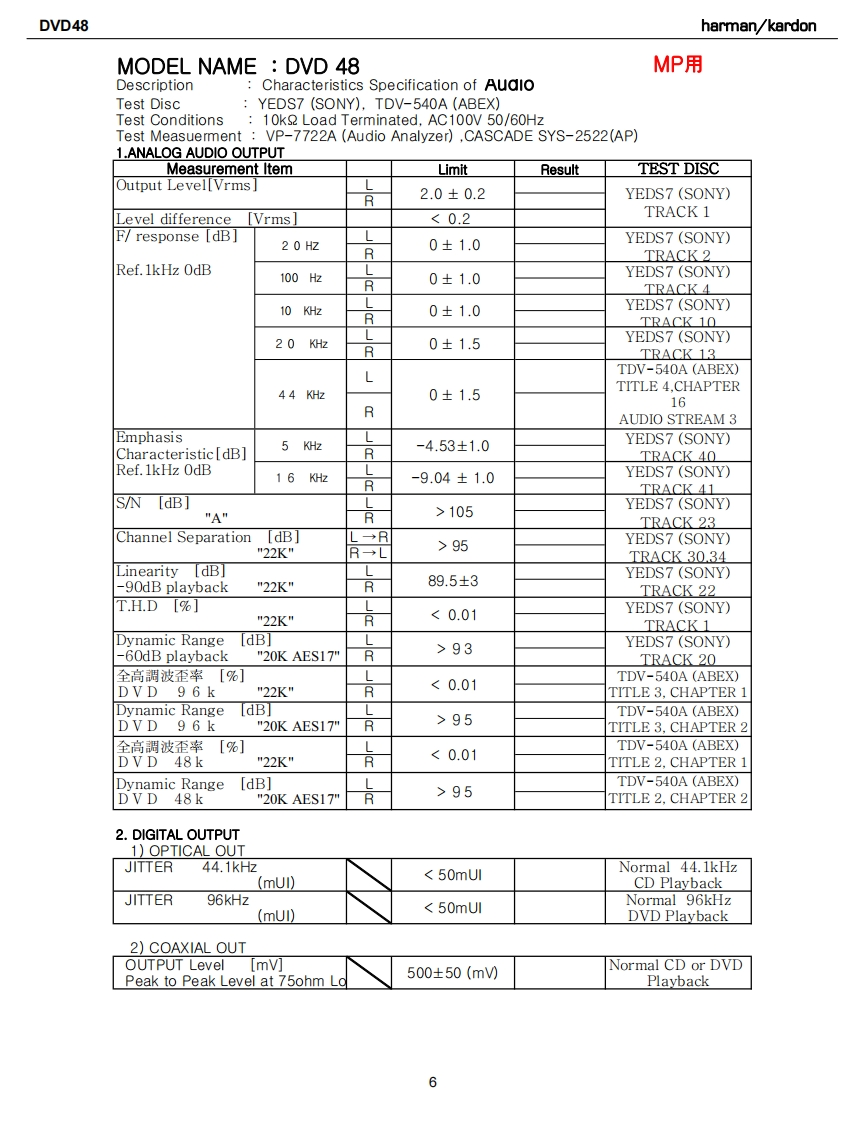

harman kardonModel DVD 48DVD/CD/CD-R/CD-RW/VCD MP3 PlayerService ManualDD围6:a1harman/kardonContentsSERVICE PRECAUTIONS...................BASIC TROUBLESHOOTING GUIDE............25BASIC SPECIFICATIONS.......5.DISASSEMBLY PROCEDURE (120/230v).......27DETAILED SPECIFICATIONS..........6EXPLODED VIEW (120v).......8PACKAGE (120V).............10BLOCK DIAGRAM...........29FRONT PANEL CONTROLS....................11ELECTRICAL PARTS LIST (120v)...............30INFORMATION DISPLAY.........13PCB DRAWINGS....................53REAR PANEL CONNECTIONS......14SEMICONDUCTOR PINOUTS................59REMOTE CONTROL......................16SCHEMATICS......168CONNECTIONS.........19WIRING DIAGRAM.............................174INSTALLATION22harman/kardon,Inc.250 Crossways Park Dr.Woodbury,New York 11797Rev08/2007Released 2007Discontinued XXXX
