第1页 / 共16页
第2页 / 共16页
第3页 / 共16页
第4页 / 共16页
第5页 / 共16页
第6页 / 共16页
第7页 / 共16页
第8页 / 共16页
第9页 / 共16页
第10页 / 共16页
试读已结束，还剩6页，您可下载完整版后进行离线阅读
THE END

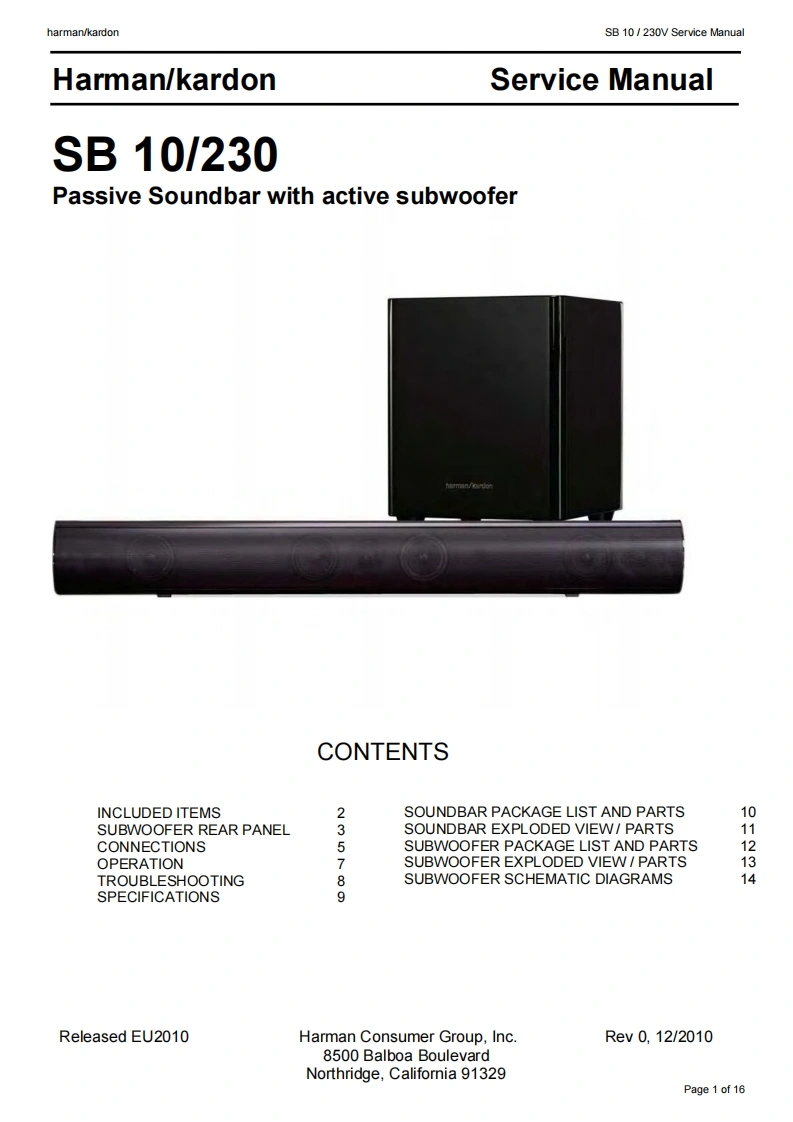

harman/kardonSB 10/230V Service ManualHarman/kardonService ManualSB10/230Passive Soundbar with active subwooferCONTENTSINCLUDED ITEMSSOUNDBAR PACKAGE LIST AND PARTS10SUBWOOFER REAR PANEL3SOUNDBAR EXPLODED VIEW/PARTS1CONNECTIONSSUBWOOFER PACKAGE LIST AND PARTSOPERATION7SUBWOOFER EXPLODED VIEW/PARTS13TROUBLESHOOTING8SUBWOOFER SCHEMATIC DIAGRAMS14SPECIFICATIONS9Released EU2010Harman Consumer Group,Inc.Rev0,12/20108500 Balboa BoulevardNorthridge,California 91329Page 1 of 16
