Yaesu-FRA-7700-Notice操作说明书手册-中文

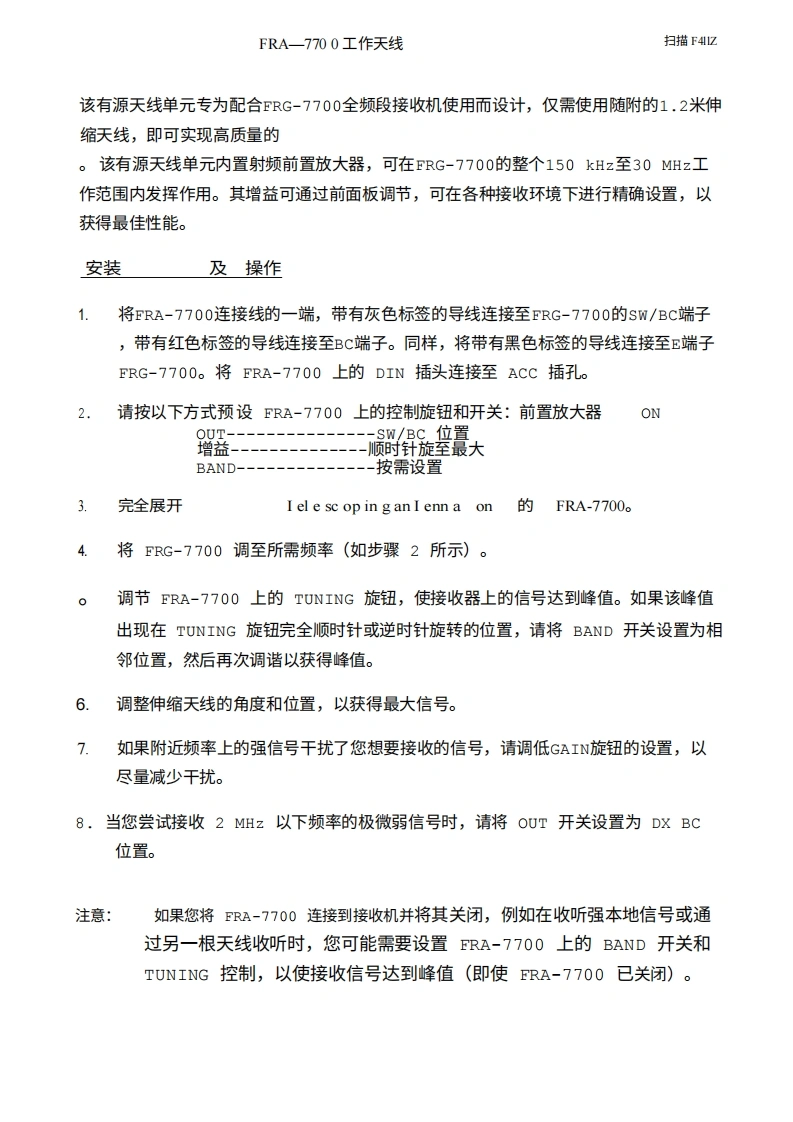

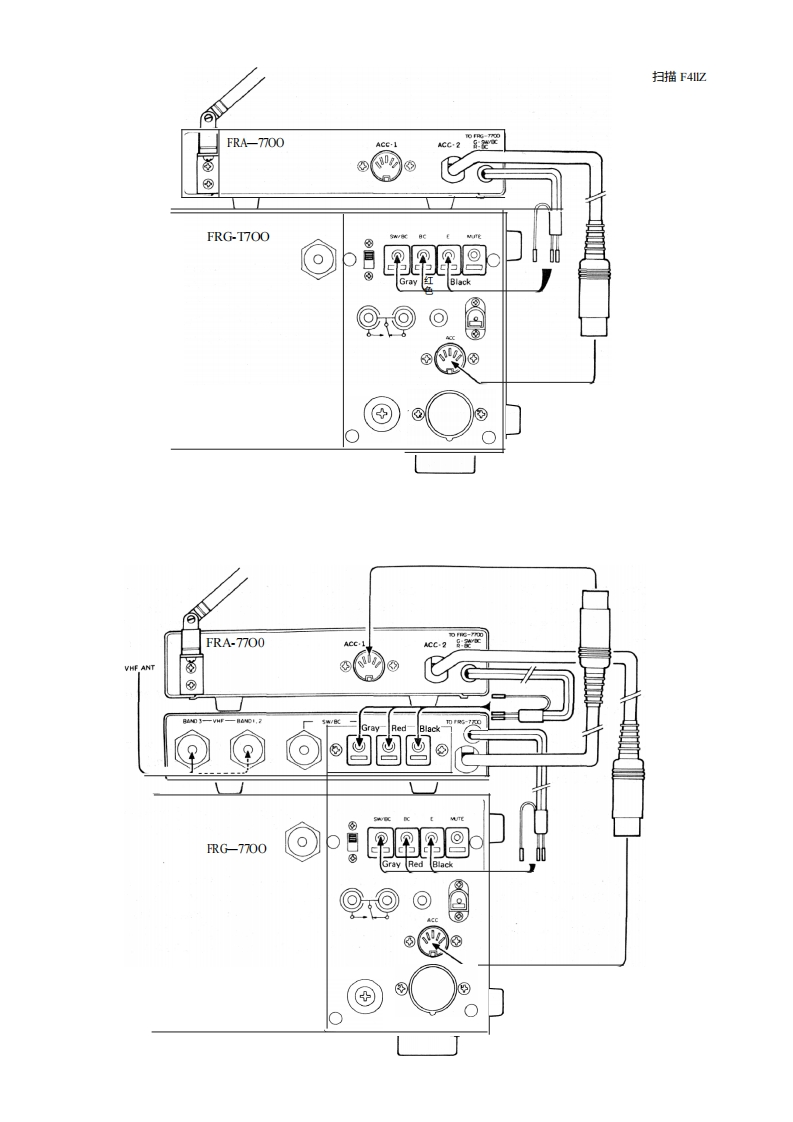

FRA一7700工作天线扫描F4☑该有源天线单元专为配合RG-7700全频段接收机使用而设计，仅需使用随附的1.2米伸缩天线，即可实现高质量的。该有源天线单元内置射频前置放大器，可在ERG-7700的整个150kHz至30MHz工作范围内发挥作用。其增益可通过前面板调节，可在各种接收环境下进行精确设置，以获得最佳性能。安装及操作1.将FRA-7700连接线的一端，带有灰色标签的导线连接至ERG-7700的SW/BC端子,带有红色标签的导线连接至B℃端子。同样，将带有黑色标签的导线连接至E端子ERG-7700。将ERA-7700上的DIN插头连接至ACC插孔。2.请按以下方式预设ERA-7700上的控制旋钮和开关：前置放大器ONO-SW/BC位置增益顺时针旋至最大BAND---------按需设置完全展开I el e sc op in gan I enn a on的FRA-7700。4.将ERG-7700调至所需频率（如步骤2所示）。0调节ERA-7700上的TUNING旋钮，使接收器上的信号达到峰值。如果该峰值出现在TUNING旋钮完全顺时针或逆时针旋转的位置，请将BAND开关设置为相邻位置，然后再次调谐以获得峰值。6.调整伸缩天线的角度和位置，以获得最大信号。7.如果附近频率上的强信号干扰了您想要接收的信号，请调低GAIN旋钮的设置，以尽量减少干扰。8.当您尝试接收2MHz以下频率的极微弱信号时，请将OUT开关设置为DXBC位置。注意：如果您将A-7700连接到接收机并将其关闭，例如在收听强本地信号或通过另一根天线收听时，您可能需要设置RA-7700上的BAND开关和TUNING控制，以使接收信号达到峰值（即使RA-7700已关闭）。
