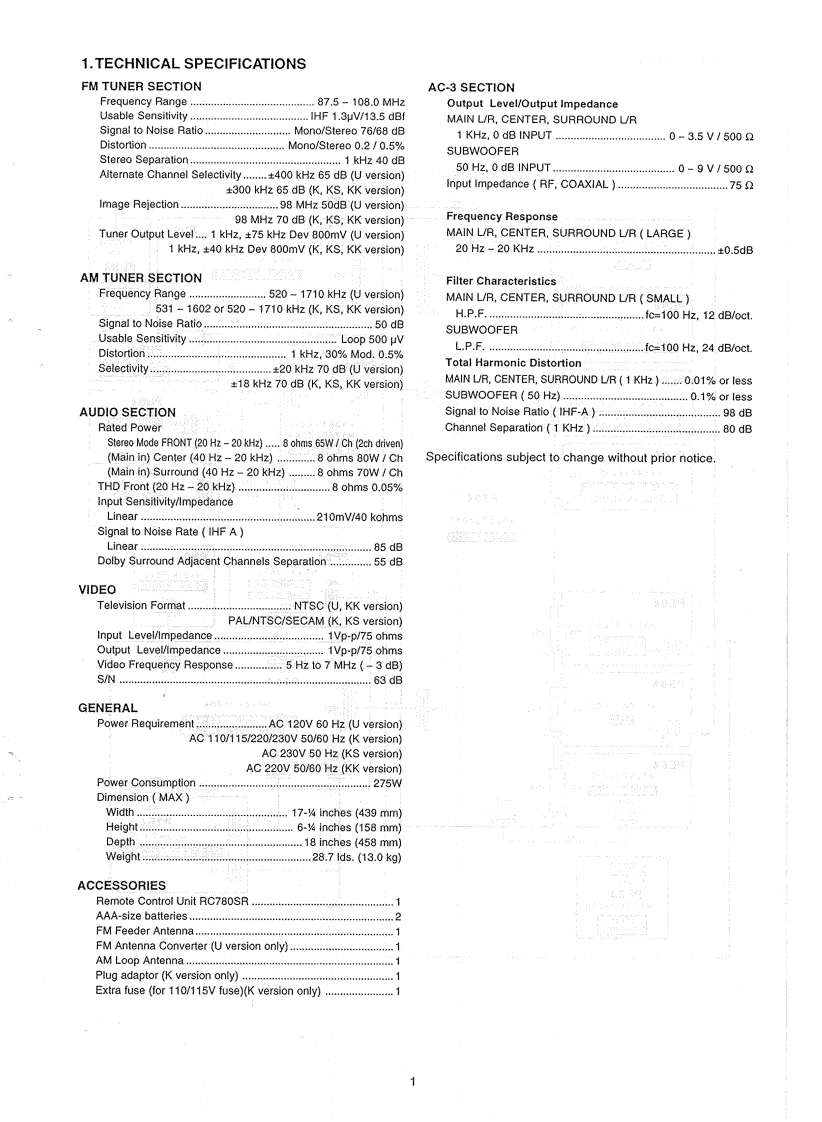

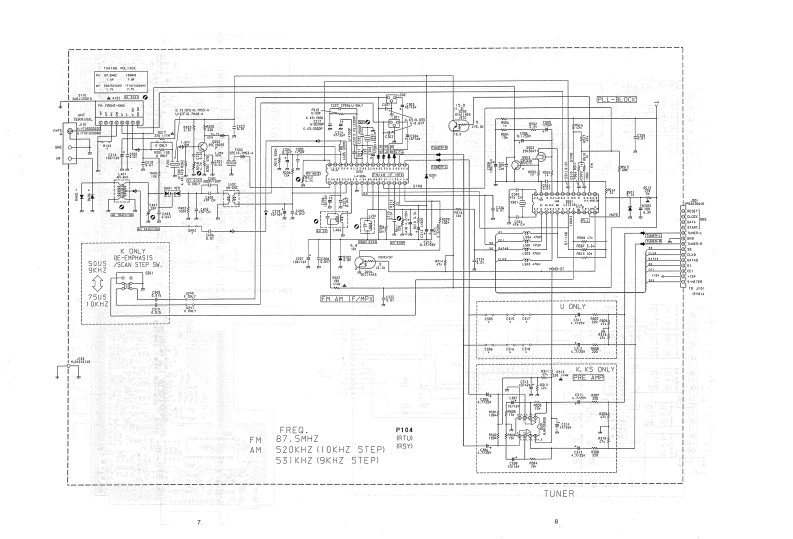

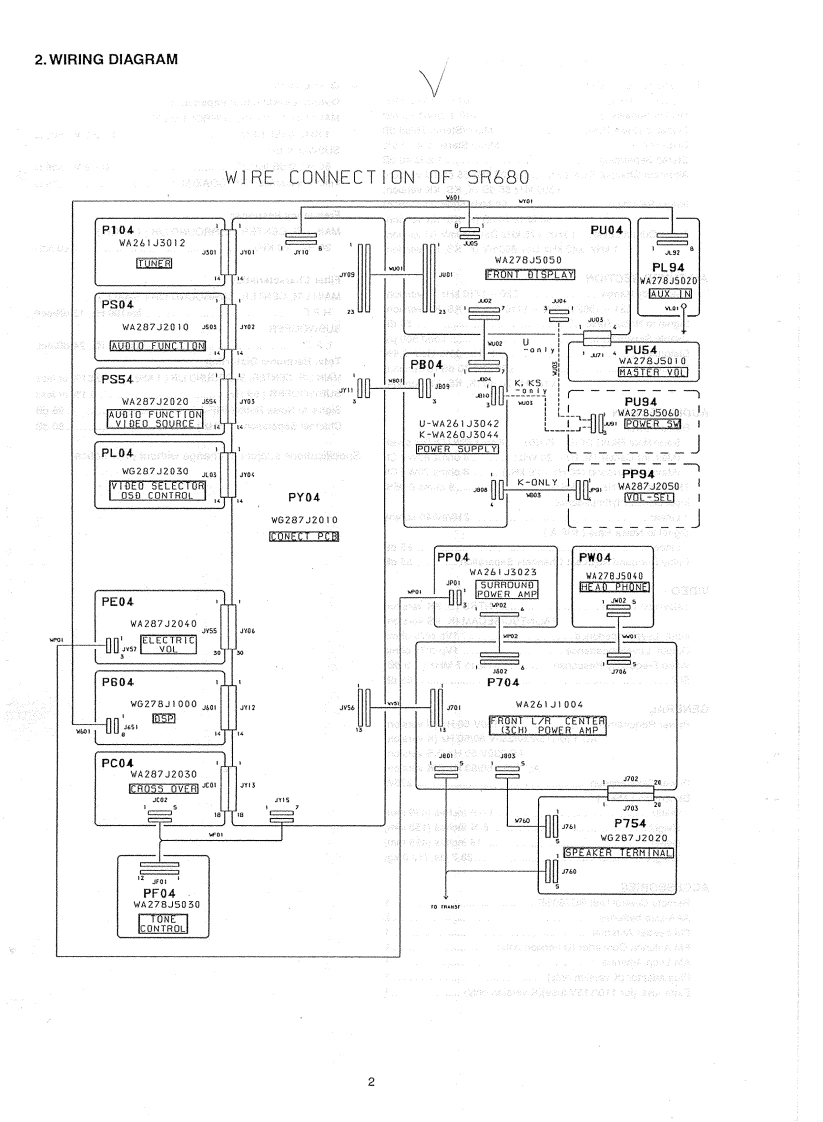

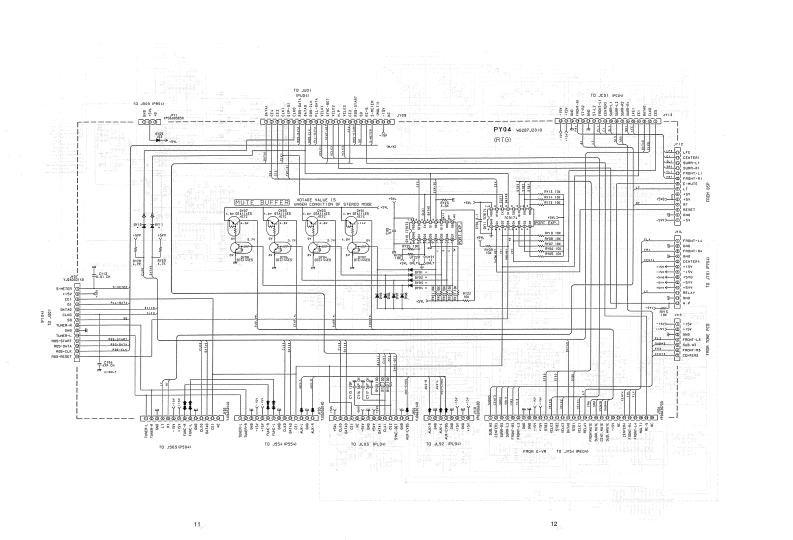

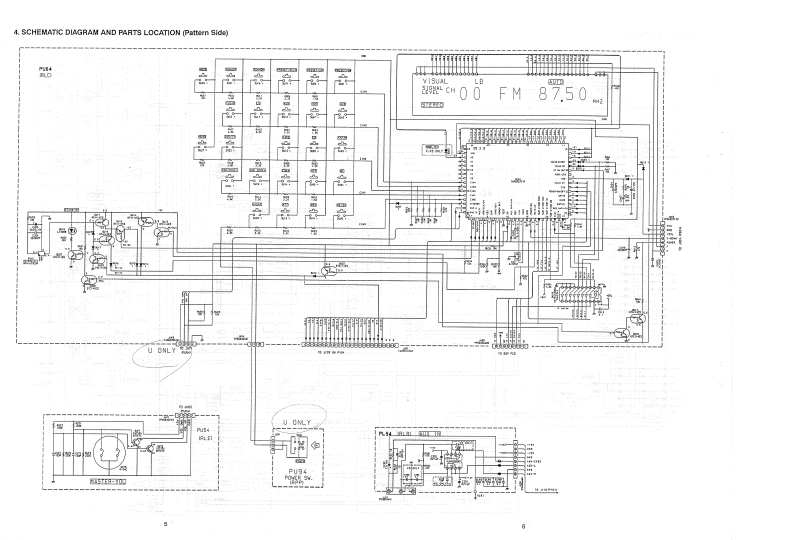

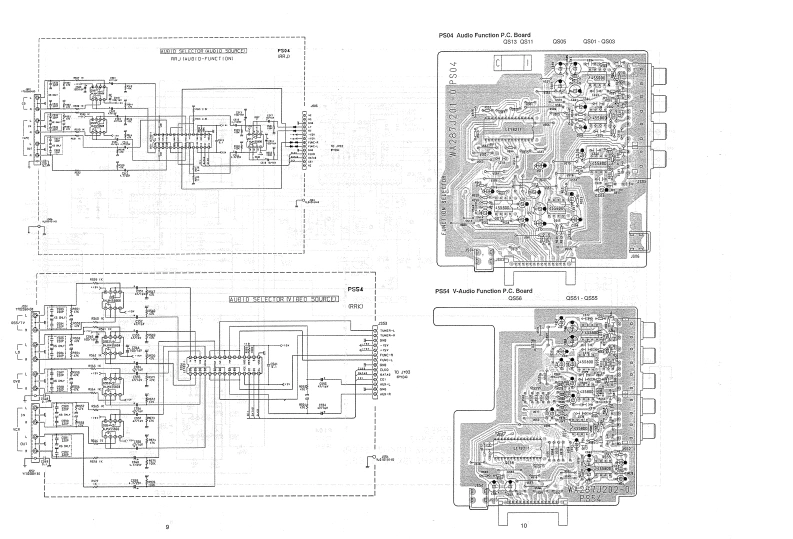

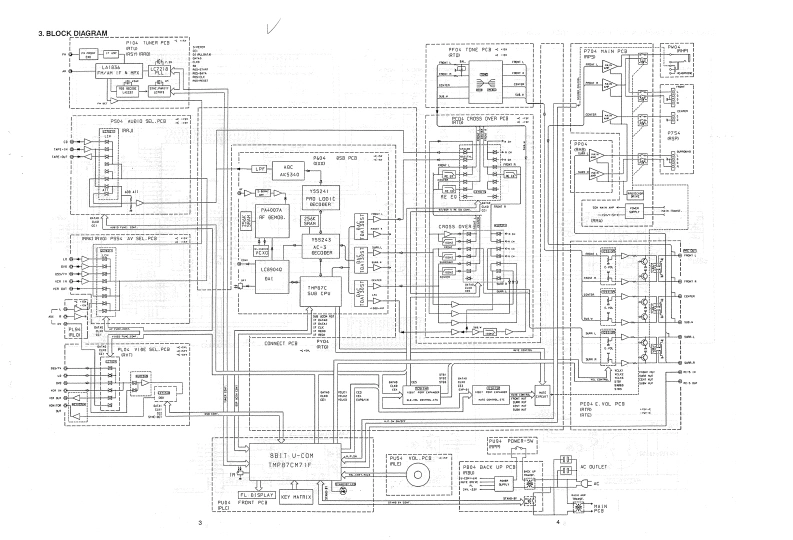

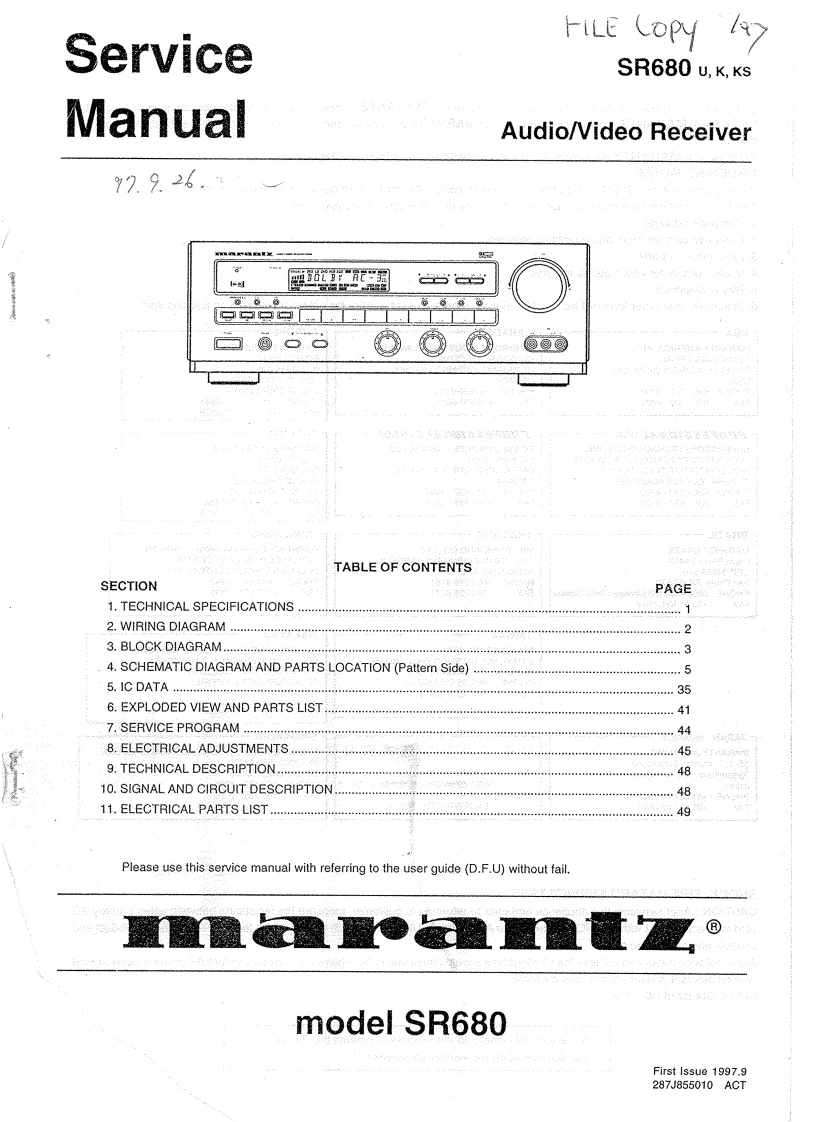

ServiceFILE Copy R>SR680 u,K,KSManualAudio/Video Receiver77.9.26.◎回國TABLE OF CONTENTSSECTIONPAGE1.TECHNICAL SPECIFICATIONS.12.WIRING DIAGRAM...423.BLOCK DIAGRAM.…434.SCHEMATIC DIAGRAM AND PARTS LOCATION (Pattern Side)55.1C DATA.356.EXPLODED VIEW AND PARTS LIST......417.SERVICE PROGRAM...448.ELECTRICAL ADJUSTMENTS..459.TECHNICAL DESCRIPTION.…4810.SIGNAL AND CIRCUIT DESCRIPTION...........4811.ELECTRICAL PARTS LIST49Please use this service manual with referring to the user guide(D.F.U)without fail.model SR680First Issue 1997.9287J855010ACT
