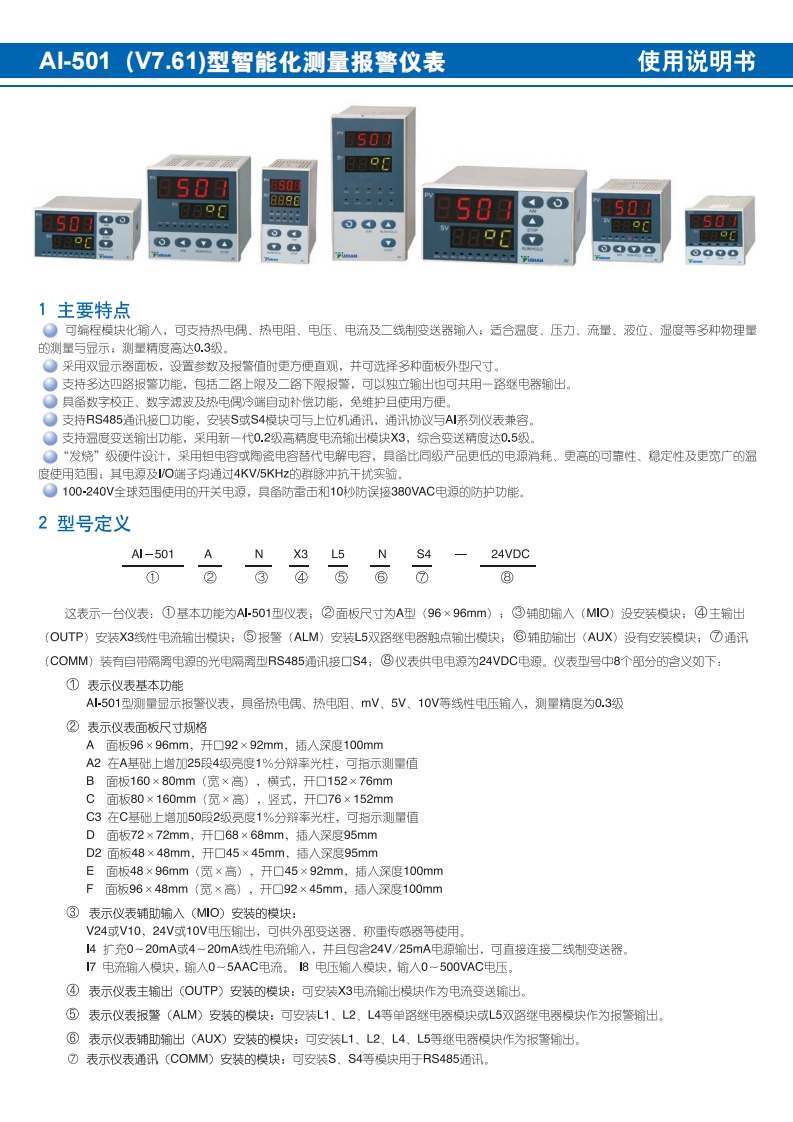

AI-501(V7.61)型智能化测量报警仪表使用说明书85895B日88889850S0▣50AOOAS0⊙●回godOKOA7⊙00d⊙④①d1主要特点○可编程模块化腧人，可支持热电偶、热电阻、电压、电流及二线制变送器输人，适合温度、压力、流量、液位、湿度等多种物理量的测量与显示：测量精度高达0.3级。○采用双显示器面板，设置参数及报警值时更方便直观，并可选择多种面板外型尺寸。○支特多达四路报警功能，包括二路上限及二路下限报警，可以独立输出也可共用一路继电器输出。○具备数字校正、数字滤波及热电偶冷端自动补偿功能，免维护且使用方便。○支持RS485通讯接口功能，安装S或S4模块可与上位机通讯，通讯协议与A1系列仪表兼容。○支特温度变送输出功能，采用新一代0.2级高精度电流输出模块X3,综合变送精度达0.5级。©“发烧”级硬件设计，采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围，其电源及O端子均通过4KV5KHz的群脉冲抗干扰实验。○100-240V全球范围使用的开关电源，具备防雷击和10秒防误接380VAC电源的防护功能。2型号定义A1-501ANX3 L5NS424VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为A小501型仪表；②面板尺寸为A型(96×96mm)；③辅助输人(MIO)没安装模块；④主输出(OUTP)安装X3线性电流输出模块；⑤报警(ALM)安装L双路继电器融点输出模块；©辅助输出(AUX)没有安装模块；⑦通讯(C0MM)装有自带隔离电源的光电隔离型RS485通讯接口S4;©仪表供电电源为24VDC电源。仪表型号中8个部分的含义如下：①表示仪表基本功能A-501型测星显示报警仪表，具备热电周、热电阻、V、5V、10W等线性电压输人，测量精度为0.3级②表示仪表面板尺寸规格A面板96×96mm,开☐92×92mm,插人深度100mmA2在A基础上增加25段4级亮度1%分辩率光柱，可指示测量值B面板160×80mm(宽×高)，横式，开口152×76mmC面板80×160mm(宽×高)，竖式，开口76×152mmC3在C基础上增加50段2级亮度1%分辩率光柱，可指示测量值D面板72×72mm,开口68×68mm,插人深度95mmD2面板48×48mm,开口45×45mm,插人深度95mmE面板48×96mm(宽×高)，开口45×92mm,插人深度100mmF面板96×48mm(宽×高)，开口92×45mm,插人深度100mm③表示仪表辅助输入(MO)安装的模块：V24或V10,24V或10V电压输出，可供外部变送器、称重传感器等使用。4扩充0~20mA或4~20mA线性电流输人，并且包含24V/25mA电源输出，可直接连接二线制变送器。I7电流腧人模块，输人0~5AAC电流。I8电压输人模块，输人0~500VAC电压。④表示仪表主输出(OUTP)安装的模块：可安装X3电流输出模块作为电流变送输出。⑤表示仪表报警(ALM)安装的模块：可安装札1、L2、L4等单路继电器模块或礼L5双路继电器模块作为报警输出。⑥表示仪表辅助输出(AUX)安装的模块：可安装L1、L2、L4、L5等继电器模块作为报警输出。⑦表示仪表通讯(COMM)安装的模块：可安装S、S4等模块用于RS485通讯.
