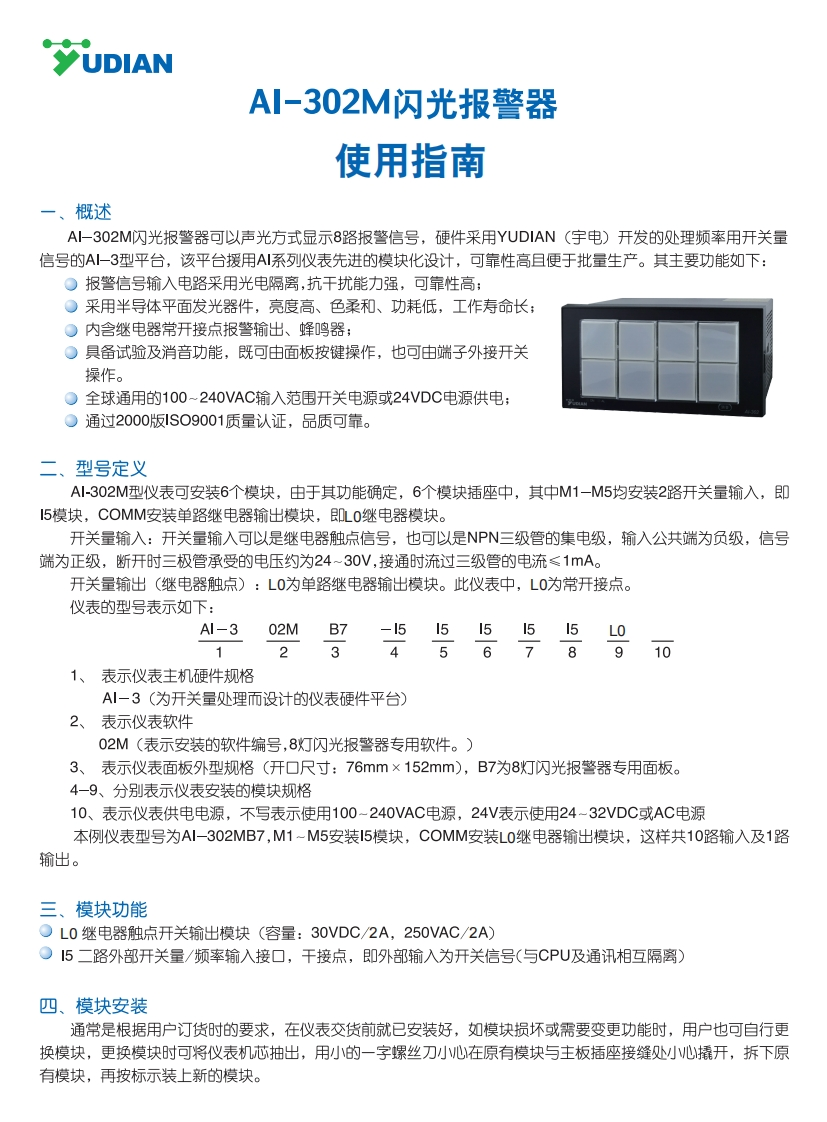

UDIANA1-302M闪光报警器使用指南一、概述A一302M闪光报警器可以声光方式显示8路报警信号，硬件采用YUDIAN(宇电)开发的处理频率用开关量信号的A一3型平台，该平台援用A系列仪表先进的模块化设计，可靠性高且便于批量生产。其主要功能如下：○报警信号输入电路采用光电隔离，抗干扰能力强，可靠性高；○采用半导体平面发光器件，亮度高、色柔和、功耗低，工作寿命长；○内含继电器常开接点报警输出、蜂鸣器；○具备试验及消音功能，既可由面板按键操作，也可由端子外接开关操作。○全球通用的100~240VAC输入范围开关电源或24VDC电源供电；○通过2000版S09001质量认证，品质可靠。二、型号定义A1-302M型仪表可安装6个模块，由于其功能确定，6个模块插座中，其中M1-M5均安装2路开关量输入，即5模块，COMM安装单路继电器输出模块，DL0继电器模块。开关量输入：开关量输入可以是继电器触点信号，也可以是NPN三级管的集电级，输入公共端为负级，信号端为正级，断开时三极管承受的电压约为24~30V,接通时流过三级管的电流≤1mA。开关量输出（继电器触点）：L0为单路继电器输出模块。此仪表中，L0为常开接点。仪表的型号表示如下：Al-302MB7-515151515LO2345678901、表示仪表主机硬件规格A!一3（为开关量处理而设计的仪表硬件平台）2、表示仪表软件02M(表示安装的软件编号，8灯闪光报警器专用软件。)3、表示仪表面板外型规格（开▣尺寸：76mm×152mm),B7为8灯闪光报警器专用面板。4-9、分别表示仪表安装的模块规格10、表示仪表供电电源，不写表示使用100-240VAC电源，24V表示使用24-32VDC或AC电源本例仪表型号为Al-302MB7,M1~M5安装5模块，COMM安装L0继电器输出模块，这样共10路输入及1路输出。三、模块功能○L0继电器触点开关输出模块（容量：30VDC/2A,250VAC/2A)○5二路外部开关量/频率输入接口，干接点，即外部输入为开关信号（与CPU及通讯相互隔离）四、模块安装通常是根据用户订货时的要求，在仪表交货前就已安装好，如模块损坏或需要变更功能时，用户也可自行更换模块，更换模块时可将仪表机芯抽出，用小的一字螺丝刀小心在原有模块与主板插座接缝处小心撬开，拆下原有模块，再按标示装上新的模块。
