SAEU3H快速使用指南

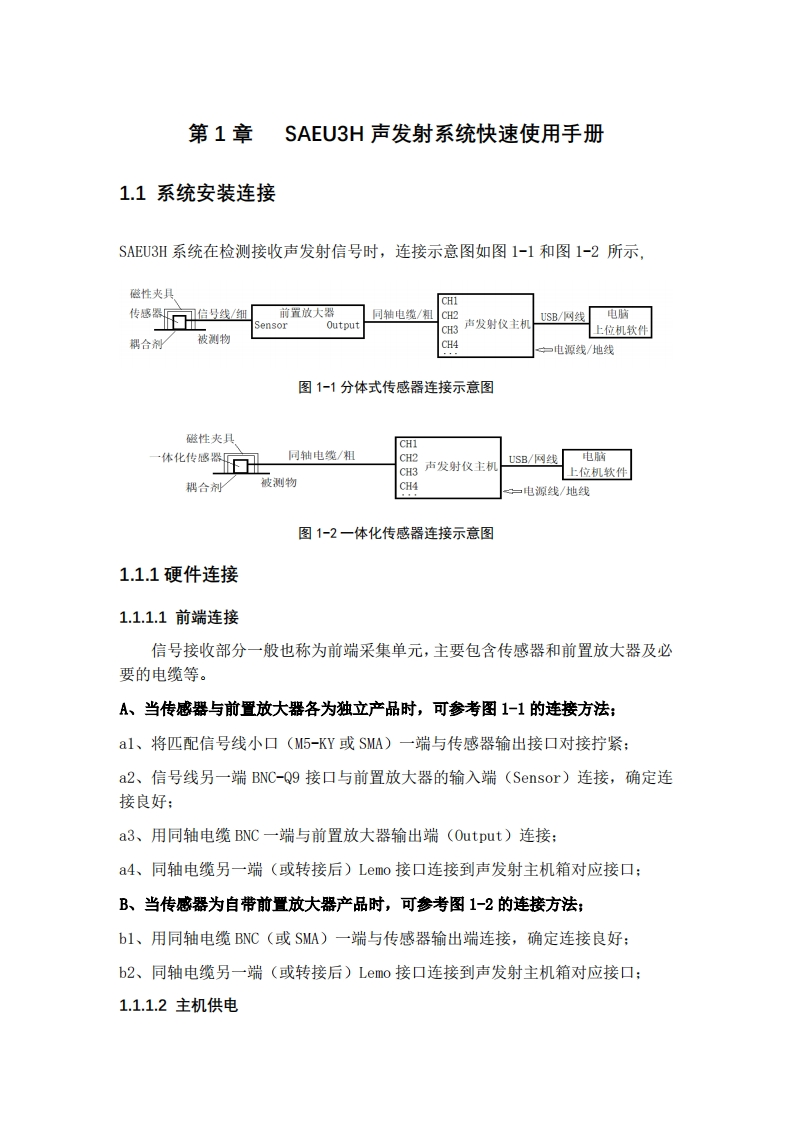

第1章SAEU3H声发射系统快速使用手册1.1系统安装连接SAEU3H系统在检测接收声发射信号时，连接示意图如图1-1和图1-2所示，磁性夹具CH1传感器厅可信号线/细前置放大器同轴电缆/粗CH2USB/网线电脑SensorOutputCH3声发射仪主机上位机软件耦合剂被测物CH4电源线/地线图1-1分体式传感器连接示意图磁性夹具CHI体化传感器同轴电缆/粗CH2USB/网线电脑CH3声发射仪主机上位机软件耦合剂被测物CH4一电源线/地线图1-2一体化传感器连接示意图1.1.1硬件连接1.1.1.1前端连接信号接收部分一般也称为前端采集单元，主要包含传感器和前置放大器及必要的电缆等。A、当传感器与前置放大器各为独立产品时，可参考图1-1的连接方法；al、将匹配信号线小口(M5-KY或SMA)一端与传感器输出接口对接拧紧：a2、信号线另一端BNC-Q9接口与前置放大器的输入端(Sensor)连接，确定连接良好：a3、用同轴电缆BNC一端与前置放大器输出端(Output)连接：a4、同轴电缆另一端（或转接后）Lemo接口连接到声发射主机箱对应接口：B、当传感器为自带前置放大器产品时，可参考图1-2的连接方法：b1、用同轴电缆BNC(或SMA)一端与传感器输出端连接，确定连接良好：b2、同轴电缆另一端（或转接后）Lemo接口连接到声发射主机箱对应接口：1.1.1.2主机供电
