CECS33-1991并联电容器装置的电压、容量系列选择标准

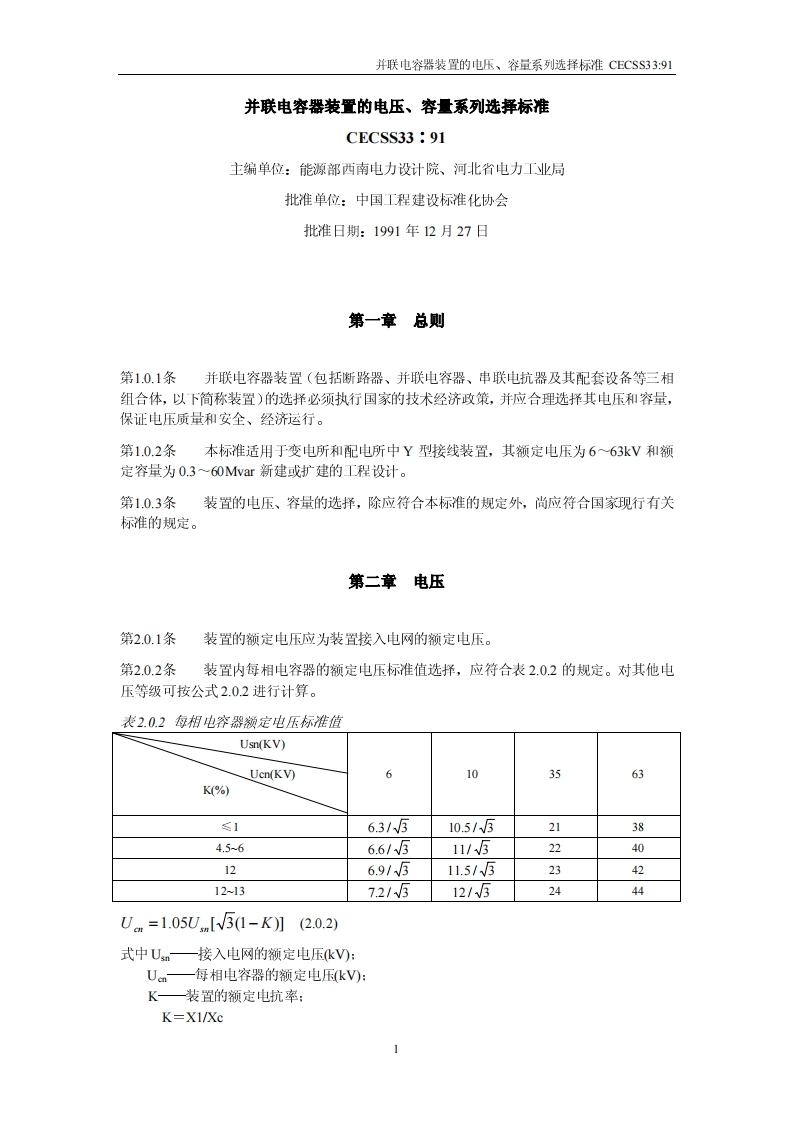

并联电容器装置的电压、容量系列选择标准CECSS3.3:91并联电容器装置的电压、容量系列选择标准CECSS33 91主编单位：能源部西南电力设计院、河北省电力工业局批准单位：中国工程建设标准化协会批淮日期：1991年12月27日第一章总则第1.0.1条并联电容器装置（包括断路器、并联电容器、串联电抗器及其配套设备等三相组合体，以下简称装置)的选择必须执行国家的技术经济政策，并应合理选择其电压和容量，保证电压质量和安全、经济运行。第1.0.2条本标准适用于变电所和配电所中Y型接线装置，其额定电压为6~63kV和额定容量为0.3~60Mvar新建或扩建的工程设计。第1.0.3条装置的电压、容量的选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。第二章电压第2.0.1条装置的额定电压应为装置接入电网的额定电压。第2.0.2条装置内每相电容器的额定电压标准值选择，应符合表2.02的规定。对其他电压等级可按公式2.02进行计算。表2.0.2每相电容器额定电压标准值Usn(KV)Ucn(KV)6103563K(%)≤16.31510.51521384.5-66.61511/52240126.91511.5/5234212137.21512/52444Um=1.05UV51-K】(20.2)式中Um一接入电网的额定电压kV:Um—每相电容器的额定电压kV):K一装置的额定电抗率：K=X1/Xc
