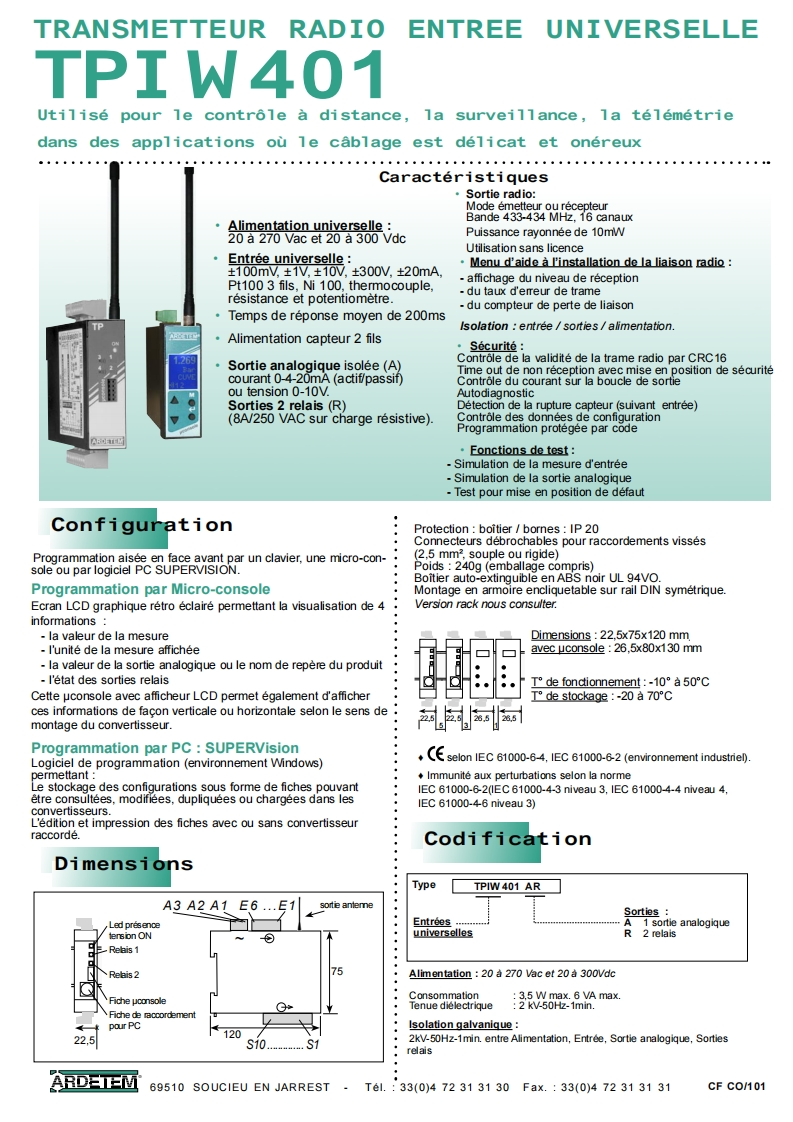

TRANSMETTEUR RADIOENTREE UNIVERSELLETPIW401Utilise pour le controle a distance,1asurveillance,la telemetriedans des applications ou le cablage est delicat et onereuxCaracteristiquesSortie radio:Mode emetteur ou recepteurBande 433-434 MHz.16 canauxAlimentation universelle:20 a 270 Vac et 20 a 300 VdcPuissance rayonnee de 10mWUtilisation sans licenceEntree universelleMeny d'aide a l'installation de la liaison radio:±100mV.±1V,±10V.±300W.±20mAPt100 3 fils.Ni 100,thermocouple,affichage du niveau de reception-du taux d'emeur de trameresistance et potentiometre.du compteur de perte de liaisonTemps de reponse moyen de 200msIsolation entree sorties alimentation.Alimentation capteur 2 filsSecurite:Sortie analogique isolee(A)Controle de la validite de la trame radio par CRC16Time out de non reception avec mise en position de securitecourant 0-4-20mA (actif/passif)Controle du courant sur la boucle de sortieou tension 0-10V.AutodiagnosticSorties 2 relais (R)Detection de la rupture capteur (suivant entree)(8A/250 VAC sur charge resistive).Controle des donnees de configurationProgrammation protegee par code·Fonctions de test:Simulation de la mesure d'entreeSimulation de la sortie analogiqueTest pour mise en position de defautConfigurationProtection:boitier bornes:IP 20Connecteurs debrochables pour raccordements vissesProgrammation aise en face avant par un clavier,une micro-con-(2,5 mm2,souple ou rigide)sole ou par logiciel PC SUPERVISION.Poids:240g (emballage compris)Boitier auto-extinguible en ABS noir UL 94VOProgrammation par Micro-consoleMontage en armoire encliquetable sur rail DIN symetrique.Ecran LCD graphique retro eclaire permettant la visualisation de 4Version rack nous consulter.informationsla valeur de la mesureDimensions 22,5x75x120 mmI'unite de la mesure afficheeavec uconsole 26,5x80x130 mmla valeur de la sortie analogique ou le nom de repere du produitl'etat des sorties relaisT°de fondionnement:-10°a50cCette uconsole avec afficheur LCD permet egalement d'afficherT°de stockage:-20a70°Cces informations de facon verticale ou horizontale selon le sens demontage du convertisseur.✉Programmation par PC SUPERVisionLogiciel de programmation (environnement Windows)selonC000-4.C000--2(environnement industriel).permettantImmunite aux perturbations selon la normeLe stockage des configurations sous forme de fiches pouvantIEC 61000-6-2(IEC 61000-4-3 niveau 3,IEC 61000-4-4 niveau 4,etre consultees,modifiees,dupliquees ou chargees dans lesEC 61000-4-6 niveau 3)convertisseursL'edition et impression des fiches avec ou sans convertisseurraccorde.CodificationDimensionsTypeTPIW 401 ARA3 A2 A1 E6...ESortiesLed presenceEntrees.A 1 sortie analogiquetersion ON⊙universellesR 2 relais75Alimentation 20 a 270 Vac et 20 a 300VdcFicheμconsoleConsommation3,5 W max.6 VA maxTenue dielectrique:2k-50H2-1min.Fiche de raccordementpour PCIsolation galvanique12022.5S102kV-50Hz-1min.entre Alimentation,Entree,Sortie analogique,SortiesrelaisARDELEM69510 SOUCIEU EN JARRESTTé1.：33(0)4723131
