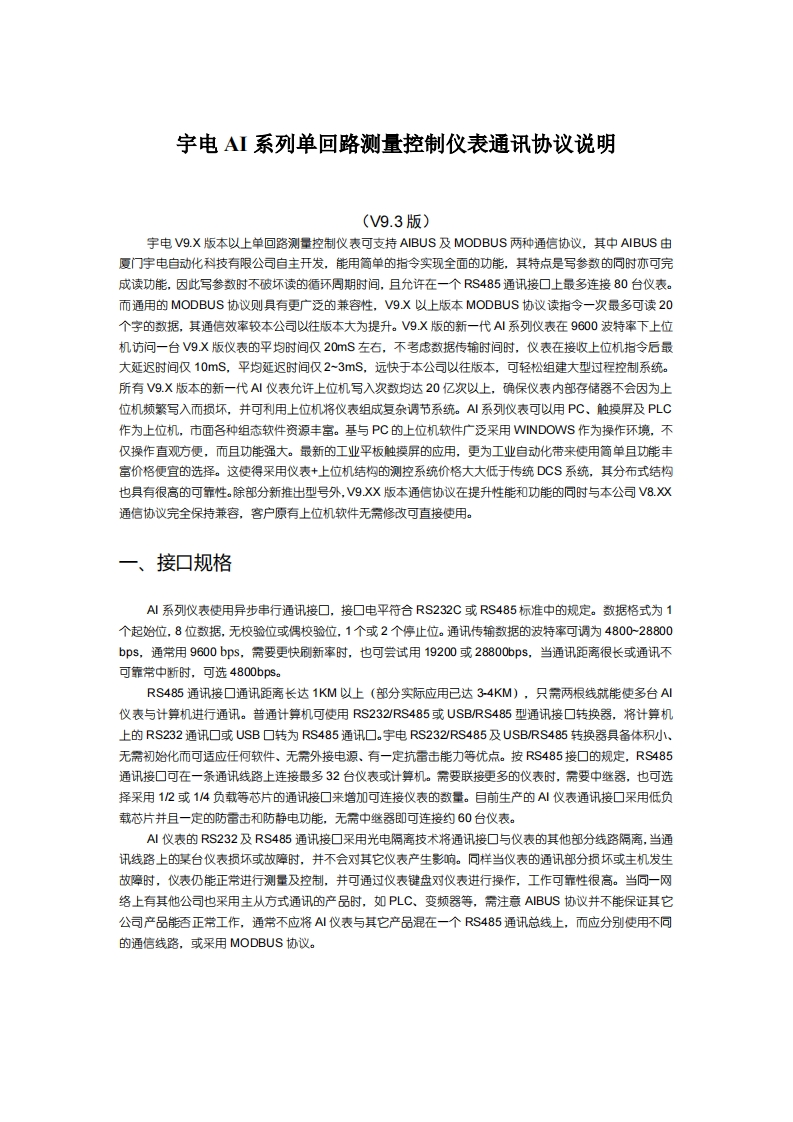

宇电A系列单回路测量控制仪表通讯协议说明(V9.3版)宇电V9.X版本以上单回路测量控制仪表可支持ABUS及MODBUS两种通信协议，其中AIBUS由厦门宇电自动化科技有限公司自主开发，能用简单的指令实现全面的功能，其特点是写参数的问时亦可完成读功能，因此写参数时不破坏读的循环周期时间，且允许在一个RS485通讯接口上最多连接80台仪表。而通用的MODBUS协议则具有更广泛的兼容性，V9X以上版本MODBUS协议读指令一次最多可读20个字的数据，其通信效率较本公司以往版本大为提升。V9X版的新一代A1系列仪表在9600波特率下上位机访问一台V9X版仪表的平均时间仅20S左右，不考虑数据传输时间时，仪表在接收上位机指令后最大延迟时间仅10mS,平均延迟时间仅2~3mS,远快于本公司以往版本，可轻松组建大型过程控制系统。所有V9.X版本的新一代A1仪表允许上位机写入次数均达20亿次以上，确保仪表内部存储器不会因为上位机频繁写入而损坏，并可利用上位机将仪表组成复杂调节系统。A1系列仪表可以用PC、触摸屏及PLC作为上位机，市面各种组态软件资源丰富。基与PC的上位机软件广泛采用VINDOWS作为操作环境.不仅操作直观方便，而且功能强大。最新的工业平板触摸屏的应用，更为工业自动化带来使用简单且功能丰富价格便宜的选择。这使得采用仪表+上位机结构的测控系统价格大大低于传统DCS系统，其分布式结构也具有很高的可靠性。除部分新推出型号外，V9XX版本通信协议在提升性能和功能的问时与本公司V8.X通信协议完全保持兼容，客户原有上位机软件无需修改可直接使用。一、接口规格A1系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。数据格式为1个起始位.8位数据，无校验位或偶校验位.1个或2个停止位。通讯传输数据的波特率可调为4800-28800bps,通常用9600bps,需要更快刷新率时，也可尝试用19200或28800bps,当通讯距离很长或通讯不可靠常中断时，可选4800bps。RS485通讯接口通讯距离长达1KM以上（部分实际应用已达34KM),只需两根线就能使多台A1仪表与计算机进行通讯。普通计算机可使用RS232/RS485或USB/RS485型通讯接☐转换器，将计算机上的RS232通讯☐或USB☐转为RS485通讯口.宇电RS232/RS485及USB/RS485转换器具备体积小、无需初始化而可适应任何软件、无需外接电源、有一定抗雷击能力等优点。按RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。需要联接更多的仪表时，需要中继器，也可选择采用12或1/4负载等芯片的通讯接☐来增加可连接仪表的数量。目前生产的A!仪表通讯接口采用低负载芯片并且一定的防雷击和防静电功能，无需中继器即可连接约60台仪表。A!仪表的RS232及RS485通讯接☐采用光电隔离技术将通讯接☐与仪表的其他部分线路隔离，当通讯线路上的某台仪表损坏或故障时，并不会对其它仪表产生影响。问样当仪表的通讯部分损坏或主机发生故障时，仪表仍能正常进行测量及控制，并可通过仪表键盘对仪表进行操作，工作可靠性很高。当同一网络上有其他公司也采用主从方式通讯的产品时，如PLC、变频器等，需注意ABUS协议并不能保证其它公司产品能奢正常工作，通常不应将A1仪表与其它产品混在一个RS485通讯总线上，而应分别使用不同的通信线路，或采用MODBUS协议。
